Obujmica tip 2056, H-kopča 3-struka, s plastičnom pričvrsnom pločicom FT
Brt. art. 1186218 | EAN 4012196847051
- Opis proizvoda
-
Opis proizvodaObujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

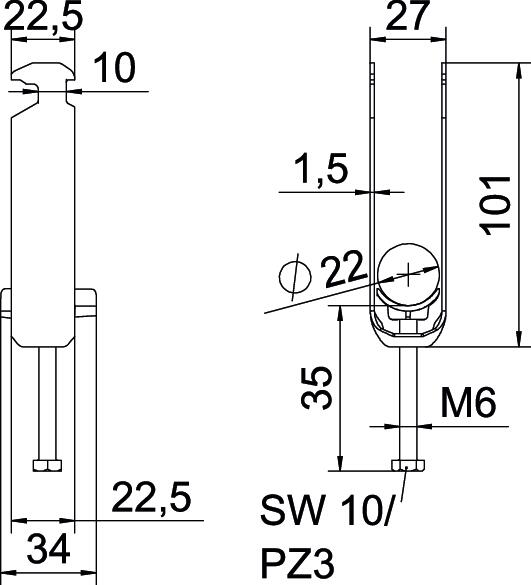

bez halogena da Broj kablova/cijevi 3 CO2 otisak (GWP) od kolijevke do vrata 0,1611 kg CO₂e / 1 Komad Debljina lima 1,5 mm Dimenzija 16-22mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 22,5 mm Mjera B 27 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 101 mm Mjera L 59 mm Mjera t 1,5 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 22 mm Područje zatezanja D min. 16 mm Površina vruće pocinčano S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 27 mm Širina utora 10 mm Visina 101 mm za maks. promjere cijevi 22 mm za min. promjere cijevi 16 mm za montažni profil sa širinom proreza (s intervalom) maks. 17 mm za montažni profil sa širinom proreza (s intervalom) min. 16 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-H3-K-22 FT / 1186218 , 0.16MB , pdfEU izjava o sukladnosti BS-H3-K-22 FT / 1186218 , 0.13MB , pdfUK Izjava o sukladnosti BS-H3-K-22 FT / 1186218 , 0.09MB , pdfREACH Izjava o sukladnosti BS-H3-K-22 FT / 1186218 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-H3-K-22 FT / 1186218 , 0.12MB , pdfUpute za montažu Clamp clip H foot, plastic , 3.08MB , pdf
