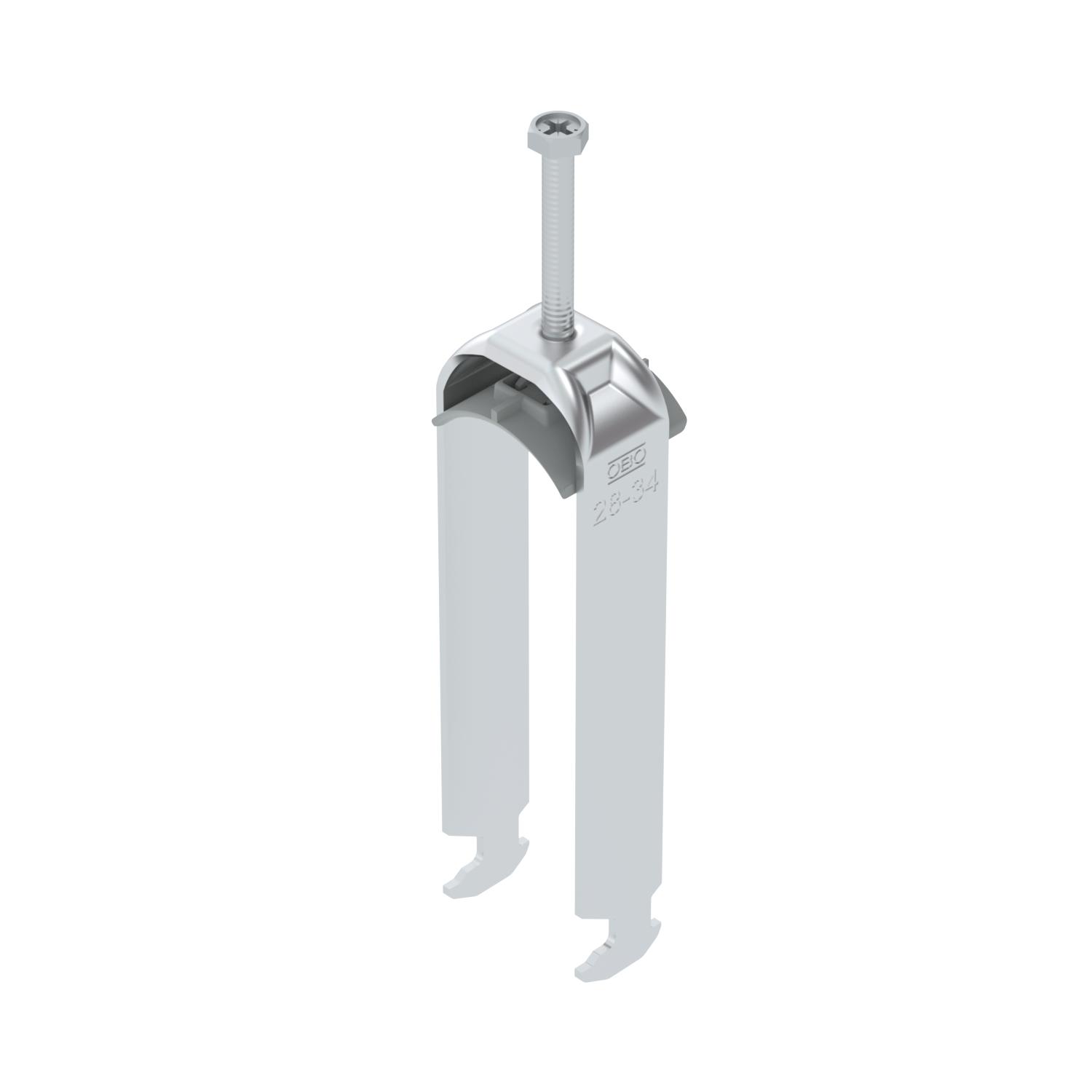

Obujmica tip 2056, H-kopča 3-struka, s plastičnom pričvrsnom pločicom AI
Brt. art. 1186431 | EAN 4012196848317
- Opis proizvoda
-
Opis proizvodaObujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

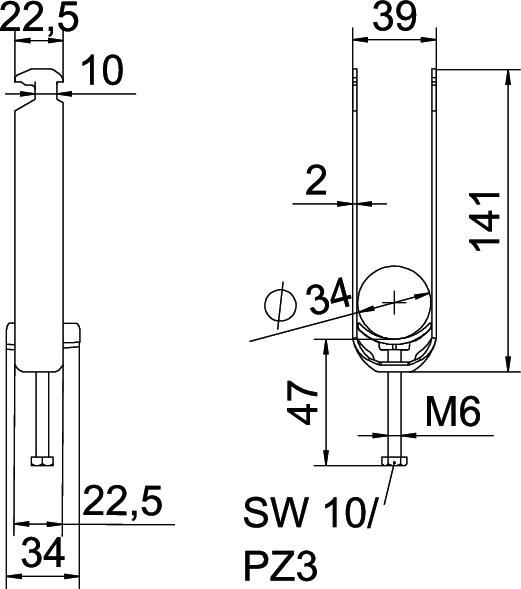

bez halogena da Broj kablova/cijevi 3 CO2 otisak (GWP) od kolijevke do vrata 0,5592 kg CO₂e / 1 Komad Debljina lima 2 mm Dimenzija 28-34mm Dodatak materijala Aluminij Dodatak površine neobrađeno Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 2 Nm Materijal Aluminij Materijal kade Plastika Mjera A 22,5 mm Mjera B 39 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 141 mm Mjera L 59 mm Mjera t 2 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 34 mm Područje zatezanja D min. 28 mm S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 39 mm Širina utora 10 mm Visina 141 mm za maks. promjere cijevi 34 mm za min. promjere cijevi 28 mm za montažni profil sa širinom proreza (s intervalom) maks. 17 mm za montažni profil sa širinom proreza (s intervalom) min. 16 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list BS-H3-K-34 ALU / 1186431 , 0.16MB , pdfEU izjava o sukladnosti BS-H3-K-34 ALU / 1186431 , 0.13MB , pdfUK Izjava o sukladnosti BS-H3-K-34 ALU / 1186431 , 0.09MB , pdfREACH Izjava o sukladnosti BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfUpute za montažu Clamp clip H foot, plastic , 3.08MB , pdf
