Obujmica tip 2056, H-kopča 3-struka s metalnom pričvrsnom pločicom FT 40 | 46 | 5

Obujmica tip 2056, H-kopča 3-struka s metalnom pričvrsnom pločicom FT

Brt. art. 1186044 | EAN 4012196848720

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba dodatne pričvrsne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	3
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik
Način montaže	Montažni profil
Navoj	M8

Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	vruće pocinčano
S metalnom pločicom	da
S plastičnom posudom	ne
Sa nasuprotnom pločicom	ne
Širina utora	10 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

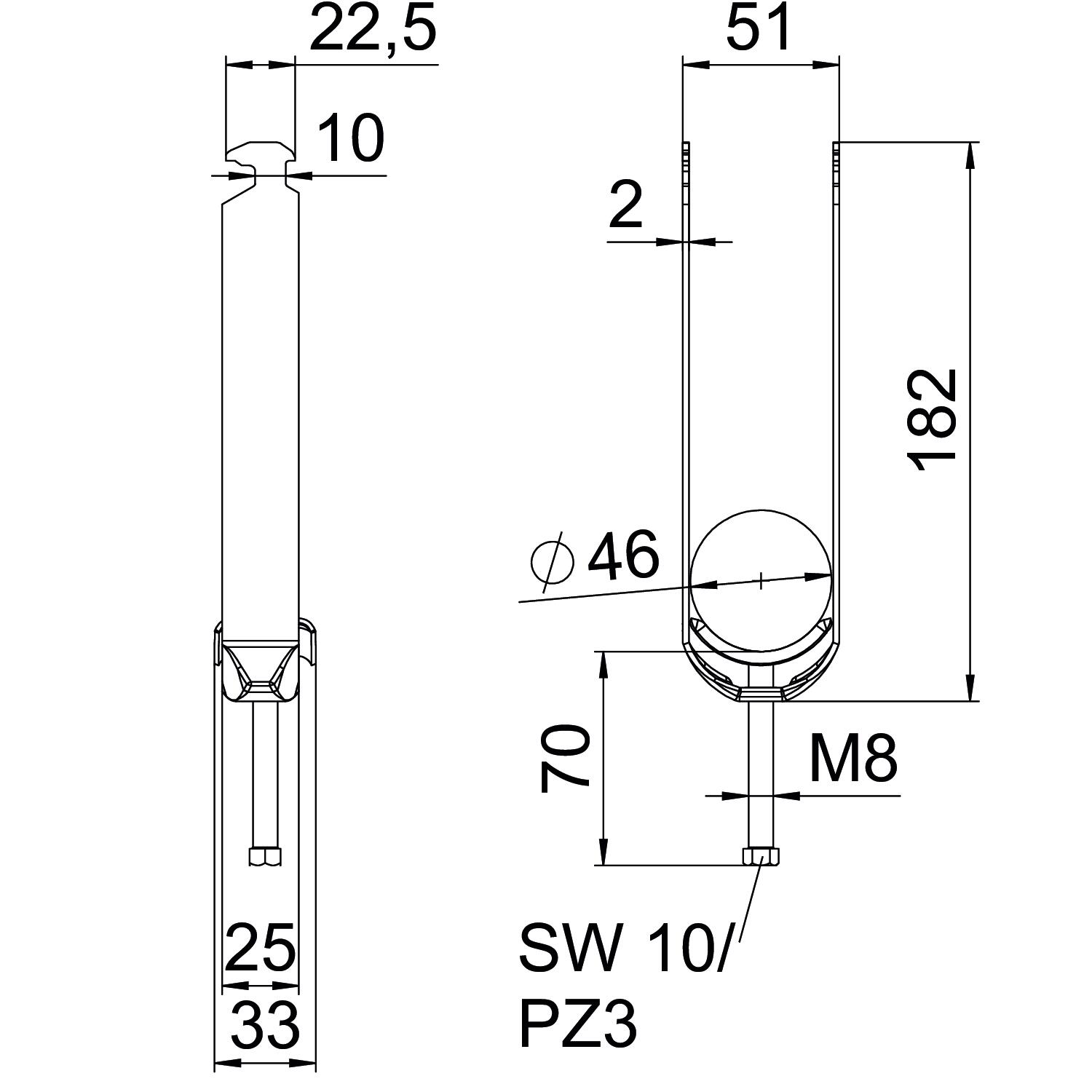

Dimenzije

Duljina	25 mm
Mjera A	25 mm
Mjera B	51 mm
Mjera C	33 mm
Mjera G (mm)	M8

Mjera H	182 mm
Mjera L	70 mm
Mjera t	2 mm
Širina	51 mm
Visina	182 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,5117 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,5117 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H3-M-12 FT	8 mm	12 mm	3 Nm	1186004	Komada	50 Komada
BS-H3-M-16 FT	12 mm	16 mm	3 Nm	1186012	Komada	50 Komada
BS-H3-M-22 FT	16 mm	22 mm	3 Nm	1186018	Komada	50 Komada
BS-H3-M-28 FT	22 mm	28 mm	3 Nm	1186024	Komada	50 Komada
BS-H3-M-34 FT	28 mm	34 mm	3 Nm	1186031	Komada	50 Komada
BS-H3-M-40 FT	34 mm	40 mm	3 Nm	1186038	Komada	50 Komada
BS-H3-M-46 FT	40 mm	46 mm	5 Nm	1186044	Komada	25 Komada
