Obujmica tip 2056, H-kopča 2-struka, s plastičnom pričvrsnom pločicom FT 40 | 46 | 5

Obujmica tip 2056, H-kopča 2-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1186243 | EAN 4012196847204

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

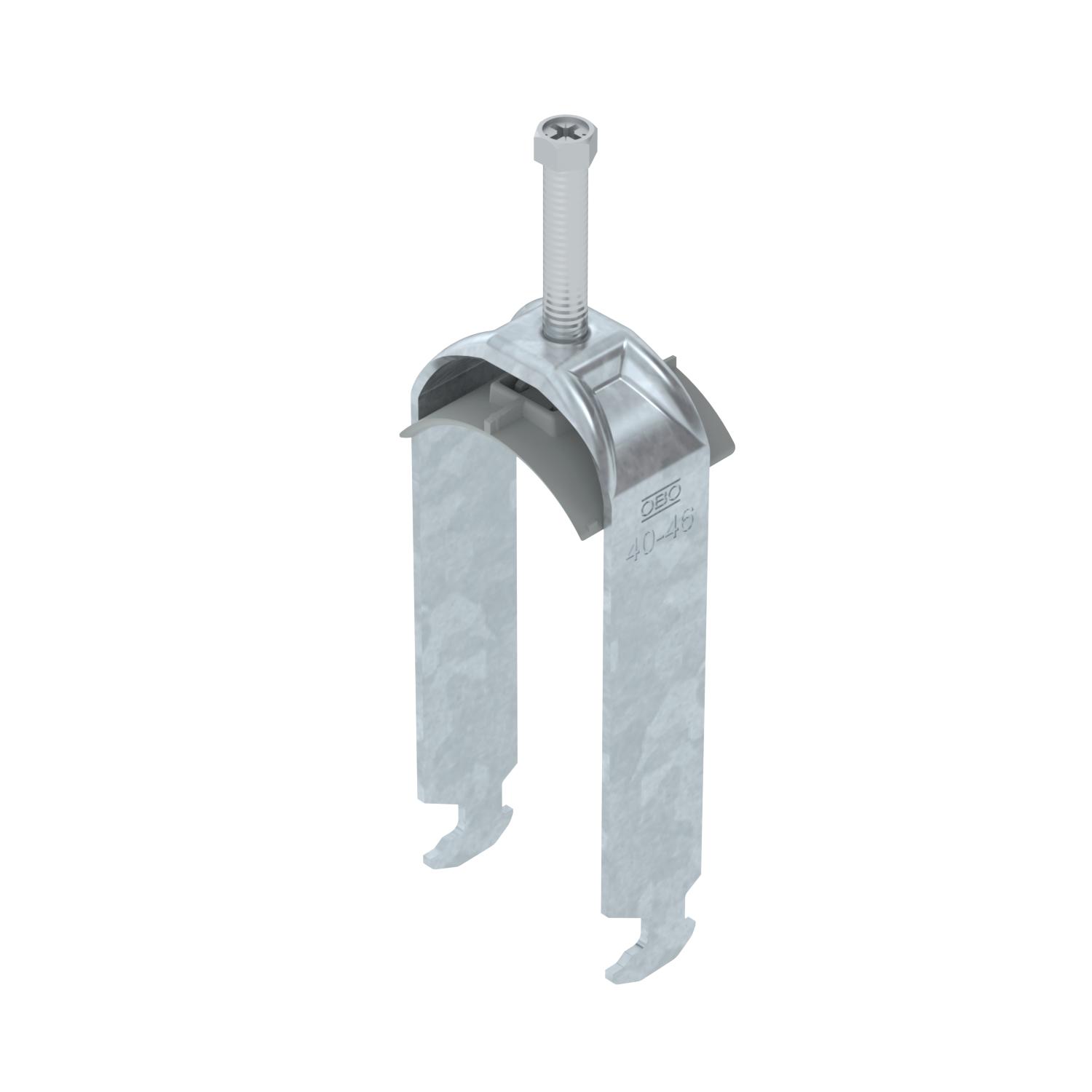

Obujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO2 otisak (GWP) od kolijevke do vrata	0,3031 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

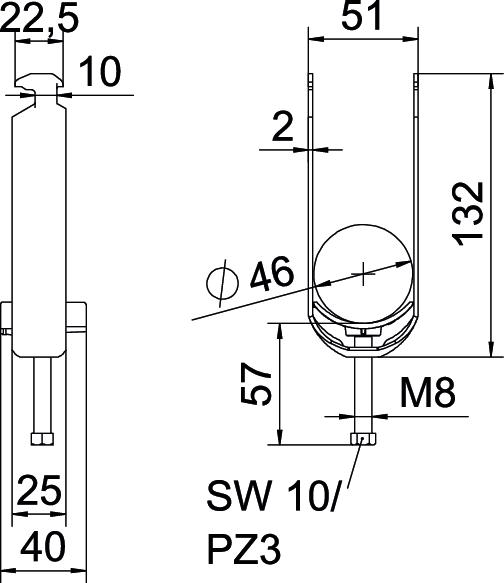

Mjera A	25 mm
Mjera B	51 mm
Mjera C	40 mm
Mjera G (mm)	M8

Mjera H	132 mm
Mjera L	58 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	51 mm
Širina utora	10 mm
Visina	132 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Komada	50 Komada
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Komada	50 Komada
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Komada	50 Komada
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Komada	50 Komada
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Komada	50 Komada
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Komada	50 Komada
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Komada	50 Komada
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Komada	50 Komada
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Komada	50 Komada
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Komada	50 Komada
