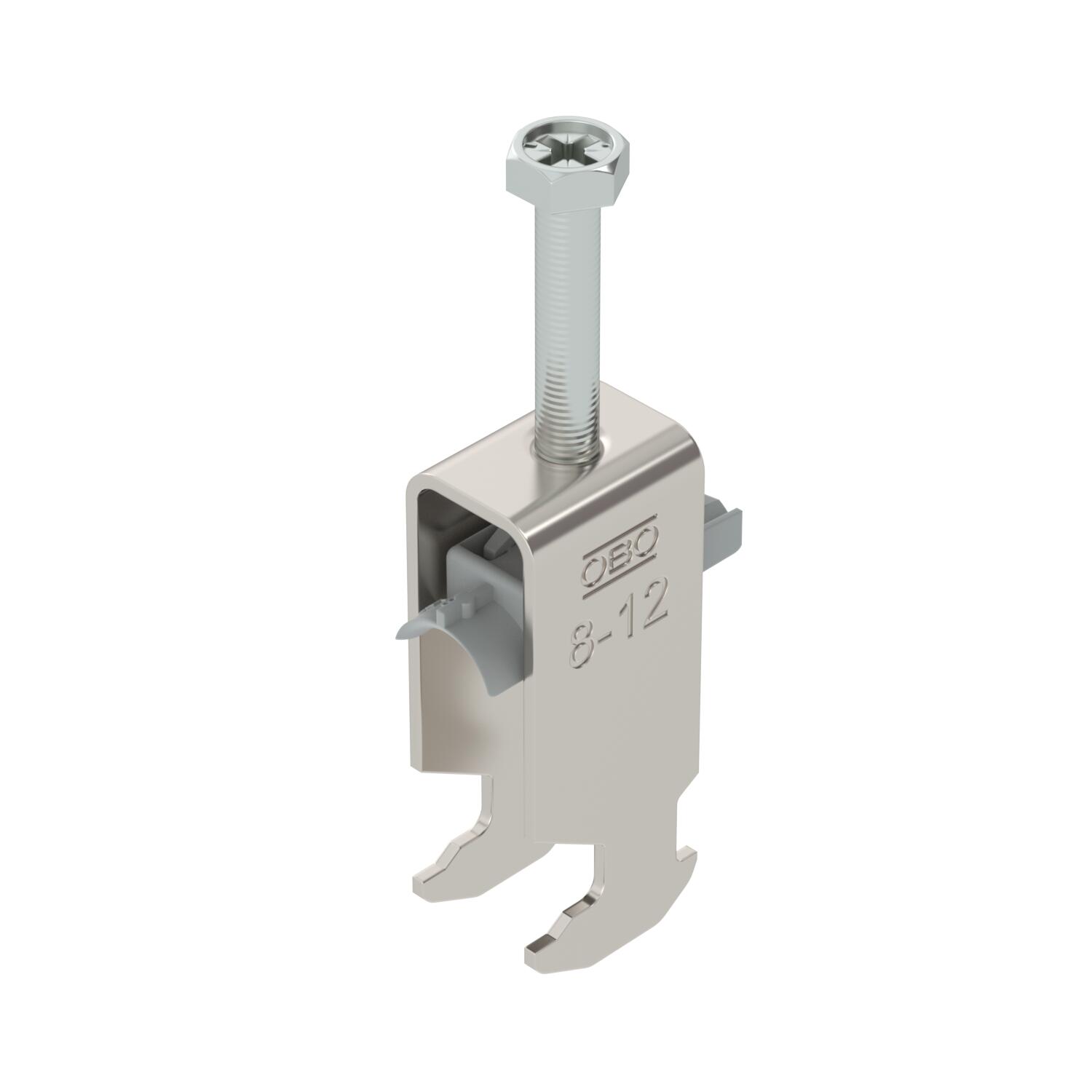

Obujmica tip 2056, H-kopča 2-struka, s plastičnom pričvrsnom pločicom A2

Brt. art. 1186303 | EAN 4012196847624

Opis proizvoda
Opis proizvoda
Obujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
  • bez halogena, klora, fluora i broma
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Širina proreza 16-17 mm
  • Obujmica za C-montažne profile, širina utora od 16-17 mm
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cijevi 2
CO2 otisak (GWP) od kolijevke do vrata 0,2839 kg CO₂e / 1 Komad
Debljina lima 1,5 mm
Dimenzija 08-12mm
Dodatak materijala nehrđajući čelik
Dodatak površine neobrađeno
Duljina 22,5 mm
Dužina vanjske mjere 34 mm
Kvaliteta materijala kade Polipropilen
Maks. Zakretni moment 3 Nm
Materijal Nehrđajući čelik 1.4301
Materijal kade Plastika

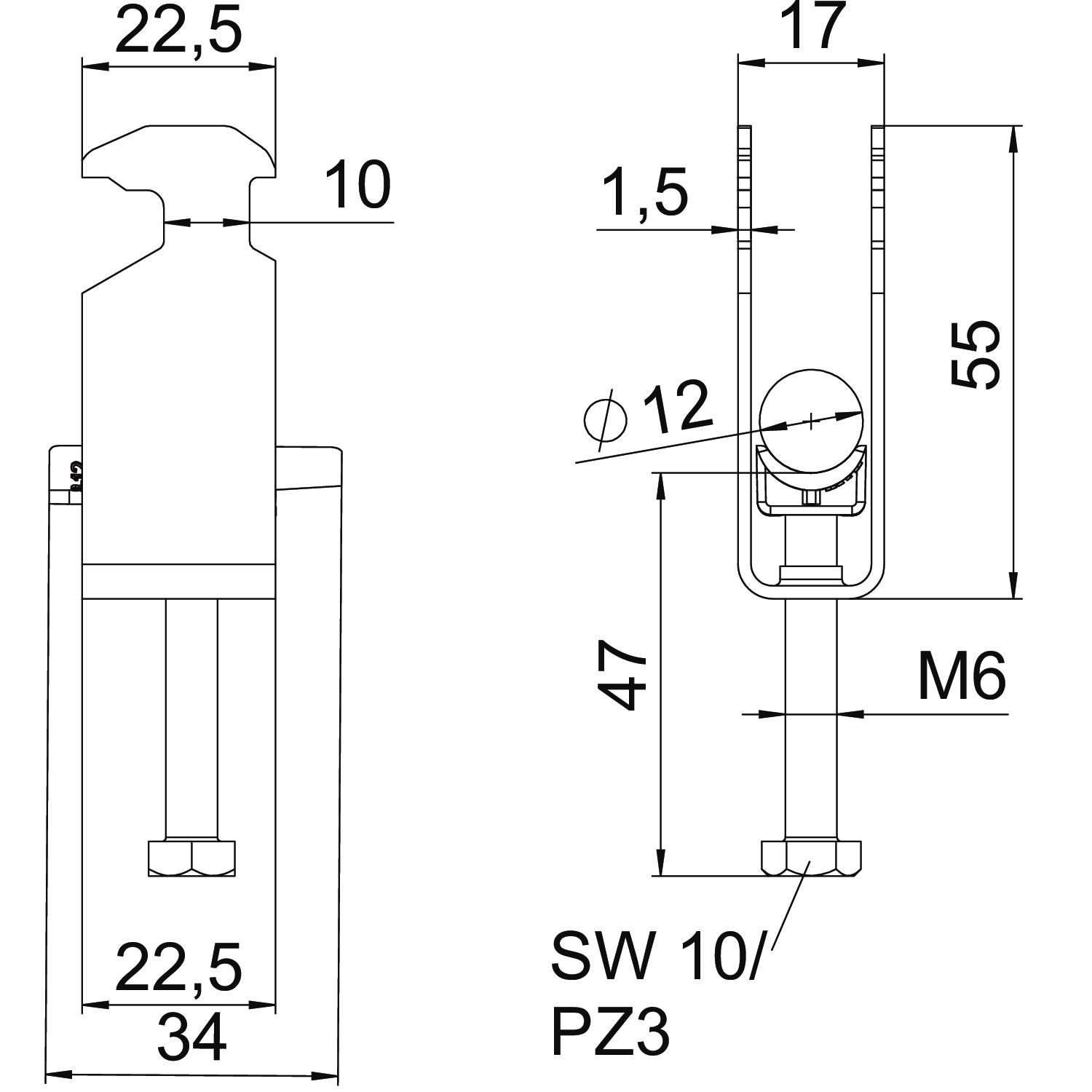

Mjera A 22,5 mm
Mjera B 17 mm
Mjera C 34 mm
Mjera G (mm) M6
Mjera H 55 mm
Mjera L 47 mm
Mjera t 1,5 mm
Način montaže Montažni profil
Navoj M6
Područje zatezanja D maks. 12 mm
Područje zatezanja D min. 8 mm
Površina površina naknadno obrađena
S metalnom pločicom ne
S plastičnom posudom da
Sa nasuprotnom pločicom ne
Širina 17 mm
Širina utora 10 mm
Visina 55 mm
za maks. promjere cijevi 12 mm
za min. promjere cijevi 8 mm
za montažni profil sa širinom proreza (s intervalom) maks. 17 mm
za montažni profil sa širinom proreza (s intervalom) min. 16 mm
Svi tipovi

Svi tipovi

Tip Područje zatezanja D min. Područje zatezanja D maks. Maks. Zakretni moment Brt. art. Količina Min. pak.
BS-H2-K-12 A2 8 mm 12 mm 3 Nm 1186303
50 Komada
BS-H2-K-16 A2 12 mm 16 mm 3 Nm 1186310
50 Komada
BS-H2-K-22 A2 16 mm 22 mm 3 Nm 1186317
50 Komada
BS-H2-K-28 A2 22 mm 28 mm 3 Nm 1186323
50 Komada
BS-H2-K-34 A2 28 mm 34 mm 3 Nm 1186330
50 Komada
BS-H2-K-40 A2 34 mm 40 mm 3 Nm 1186337
25 Komada
BS-H2-K-46 A2 40 mm 46 mm 5 Nm 1186343
25 Komada
BS-H2-K-52 A2 46 mm 52 mm 5 Nm 1186350
25 Komada
BS-H2-K-58 A2 52 mm 58 mm 5 Nm 1186357
25 Komada
BS-H2-K-64 A2 58 mm 64 mm 5 Nm 1186363
15 Komada
