Obujmica tip 2056, H-kopča 2-struka s metalnom pričvrsnom pločicom A2 40 | 46 | 5

Obujmica tip 2056, H-kopča 2-struka s metalnom pričvrsnom pločicom A2

Brt. art. 1186143 | EAN 4012196849086

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

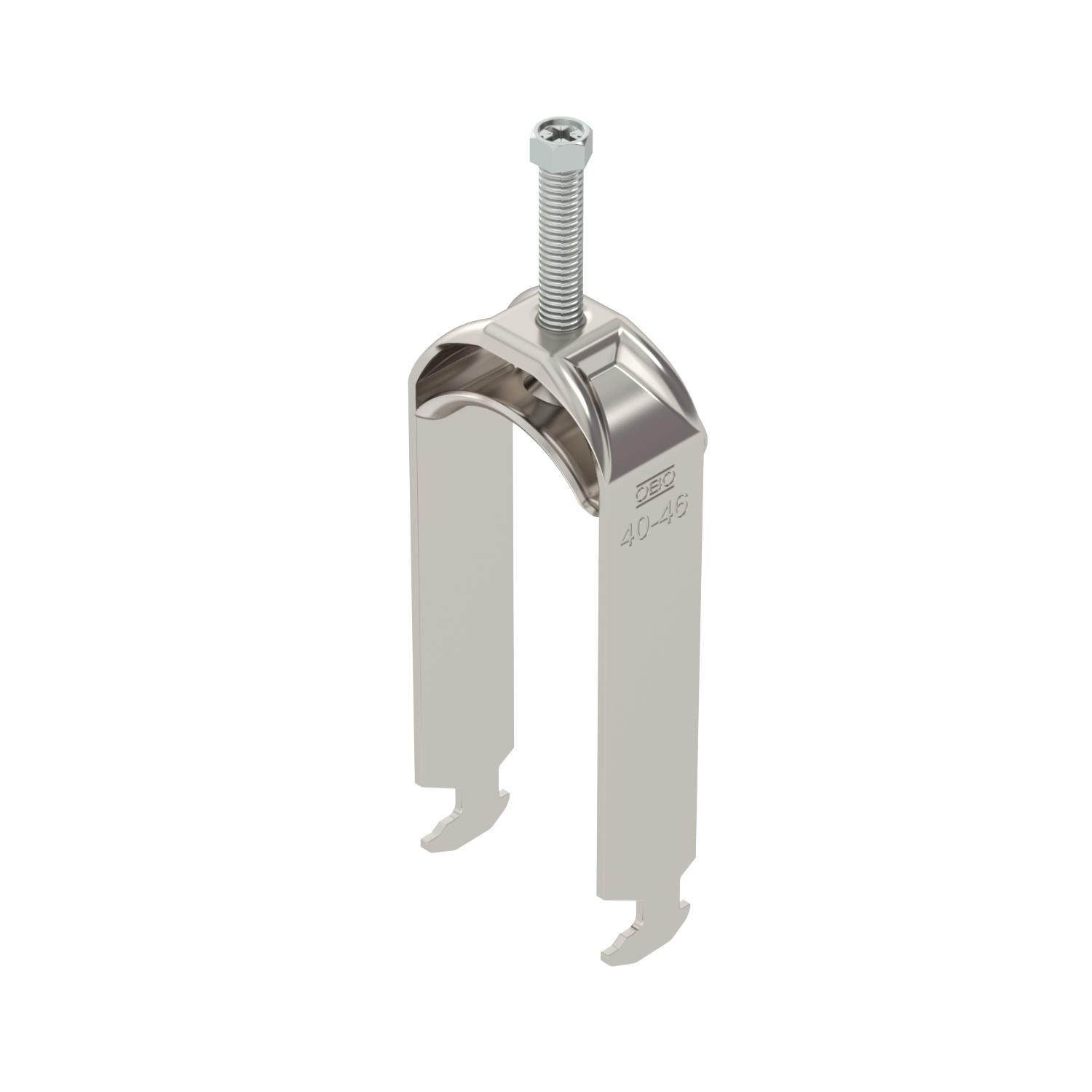

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO2 otisak (GWP) od kolijevke do vrata	1,0558 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	33 mm
Kvaliteta materijala kade	Nehrđajući čelik 304 (1.4301)
Maks. Zakretni moment	5 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	nehrđajući čelik

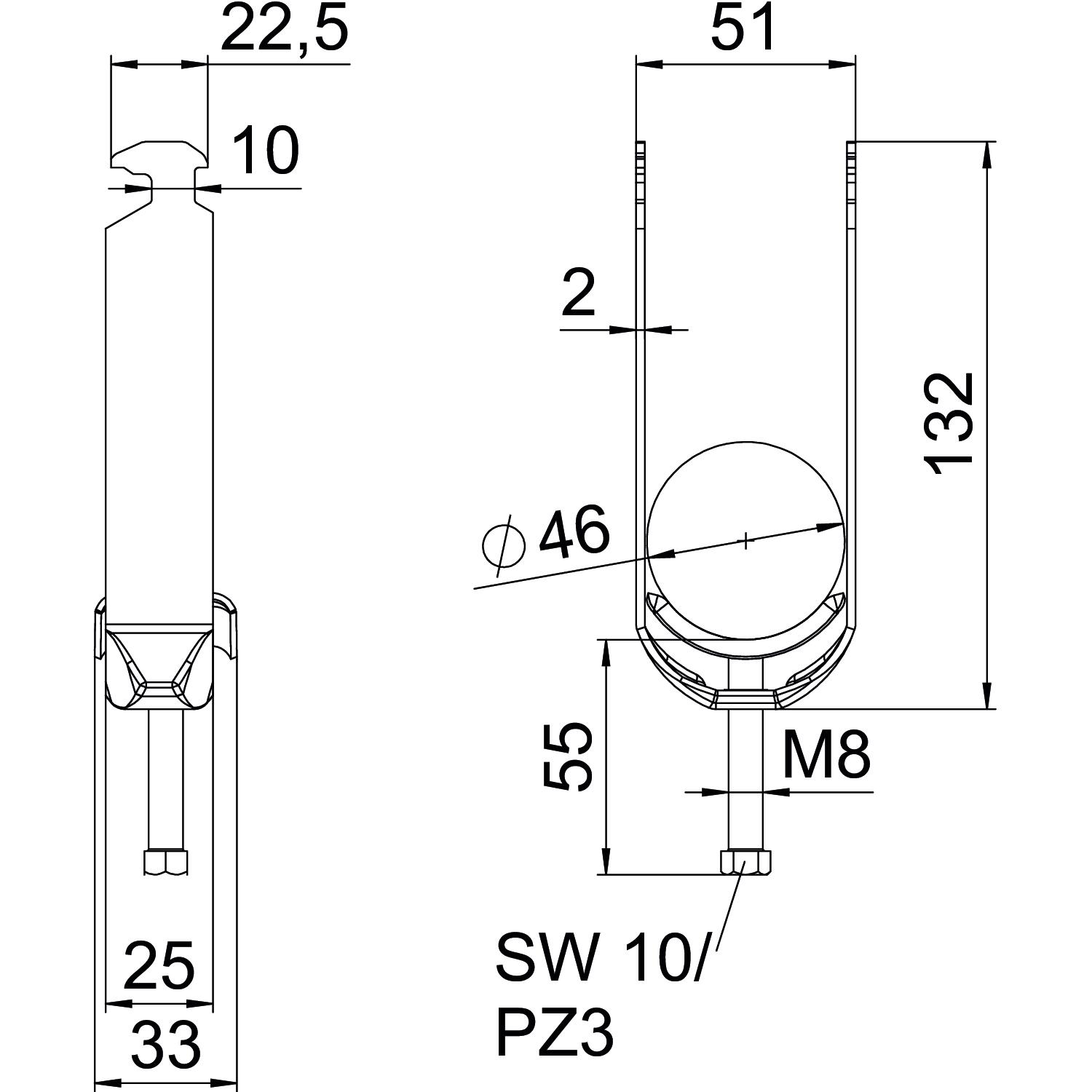

Mjera A	25 mm
Mjera B	51 mm
Mjera C	33 mm
Mjera G (mm)	M8
Mjera H	132 mm

Mjera L	55 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
S plastičnom posudom	ne
Sa nasuprotnom pločicom	ne
Širina	51 mm
Širina utora	10 mm
Visina	132 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Komada	50 Komada
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Komada	50 Komada
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Komada	50 Komada
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Komada	50 Komada
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Komada	50 Komada
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Komada	25 Komada
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Komada	25 Komada
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Komada	25 Komada
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Komada	25 Komada
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Komada	15 Komada
