Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom FT 22 | 28 | 3

Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1186222 | EAN 4012196847068

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

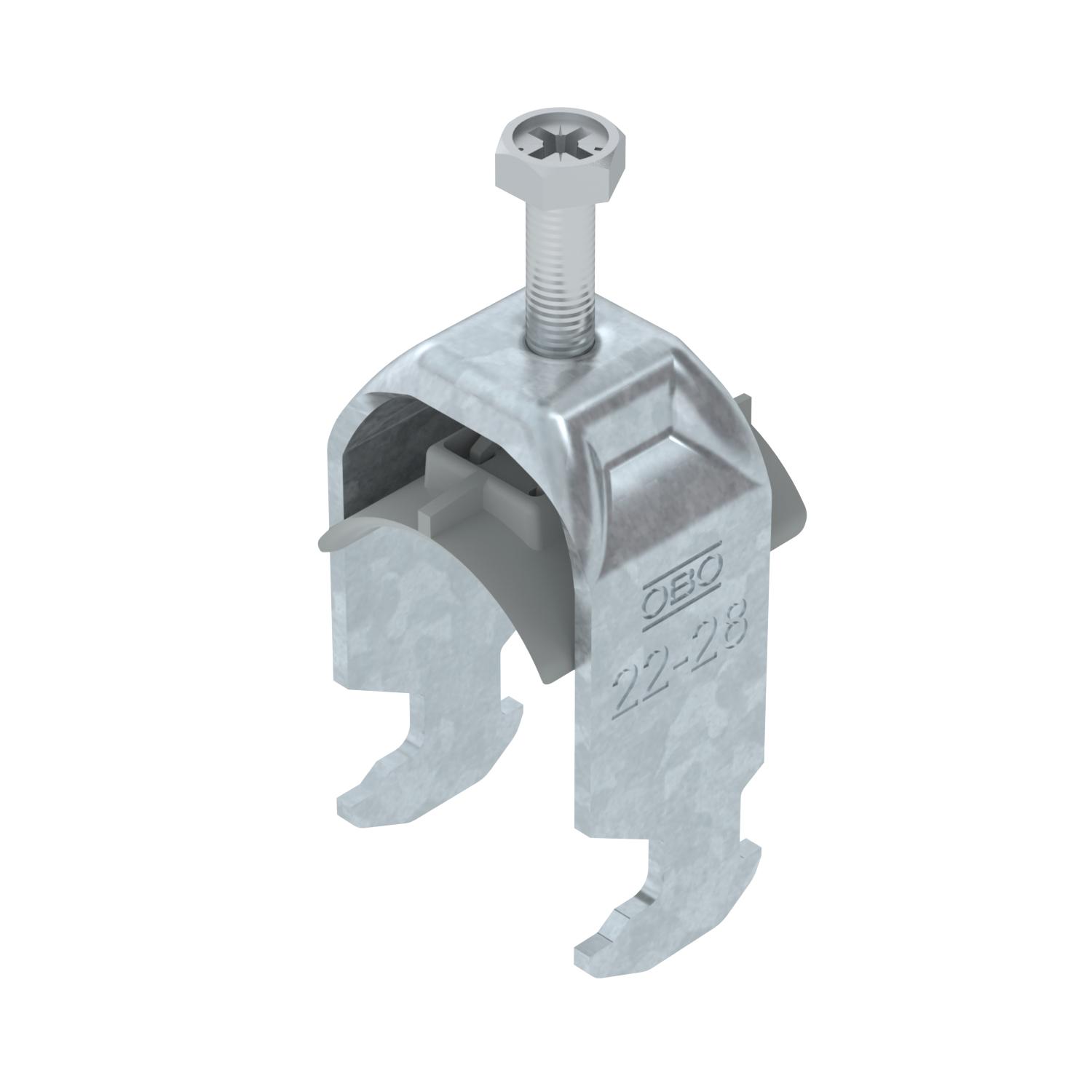

Obujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,1319 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	22-28mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Plastika

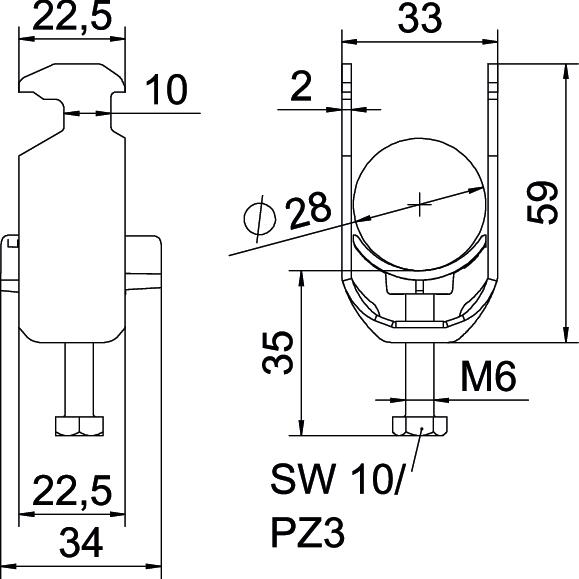

Mjera A	22,5 mm
Mjera B	33 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	59 mm
Mjera L	35 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	28 mm
Područje zatezanja D min.	22 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	33 mm
Širina utora	10 mm
Visina	59 mm
za maks. promjere cijevi	28 mm
za min. promjere cijevi	22 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Komada	100 Komada
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Komada	100 Komada
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Komada	100 Komada
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Komada	100 Komada
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Komada	100 Komada
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Komada	100 Komada
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Komada	100 Komada
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Komada	100 Komada
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Komada	100 Komada
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Komada	100 Komada
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Komada	50 Komada
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Komada	25 Komada
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Komada	25 Komada
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Komada	25 Komada
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Komada	25 Komada
