Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom AI 58 | 64 | 2

Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom AI

Brt. art. 1186462 | EAN 4012196848461

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment	2 Nm

Opis proizvoda

Opis proizvoda

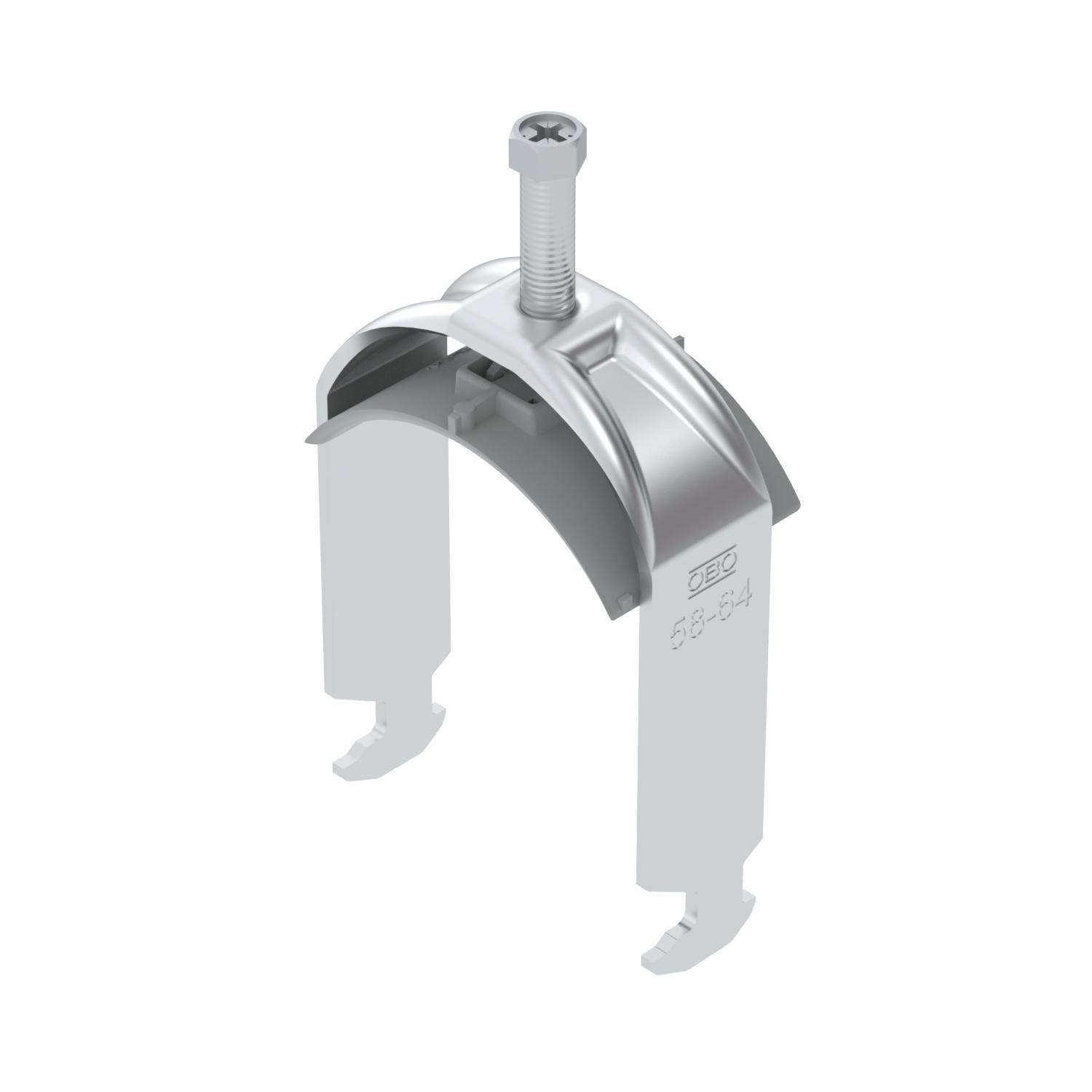

Obujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,6424 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	58-64mm
Dodatak materijala	Aluminij
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	2 Nm
Materijal	Aluminij
Materijal kade	Plastika

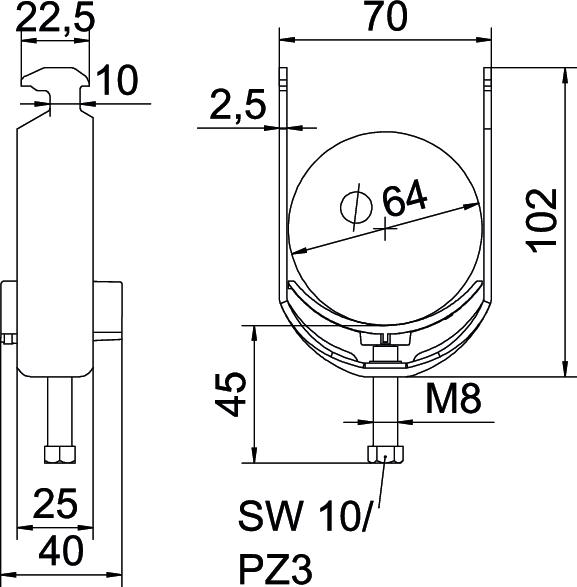

Mjera A	25 mm
Mjera B	70 mm
Mjera C	40 mm
Mjera G (mm)	M8

Mjera H	102 mm
Mjera L	45 mm
Mjera t	2,5 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	64 mm
Područje zatezanja D min.	58 mm
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	70 mm
Širina utora	10 mm
Visina	102 mm
za maks. promjere cijevi	64 mm
za min. promjere cijevi	58 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	1186402	Komada	100 Komada
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	1186409	Komada	100 Komada
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	1186416	Komada	100 Komada
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	1186422	Komada	100 Komada
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	1186429	Komada	100 Komada
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	1186436	Komada	100 Komada
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	1186442	Komada	100 Komada
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	1186449	Komada	100 Komada
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	1186456	Komada	50 Komada
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	1186462	Komada	50 Komada
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	1186469	Komada	50 Komada
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	1186476	Komada	25 Komada
