Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom A2 12 | 16 | 3

Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom A2

Brt. art. 1186109 | EAN 4012196848881

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

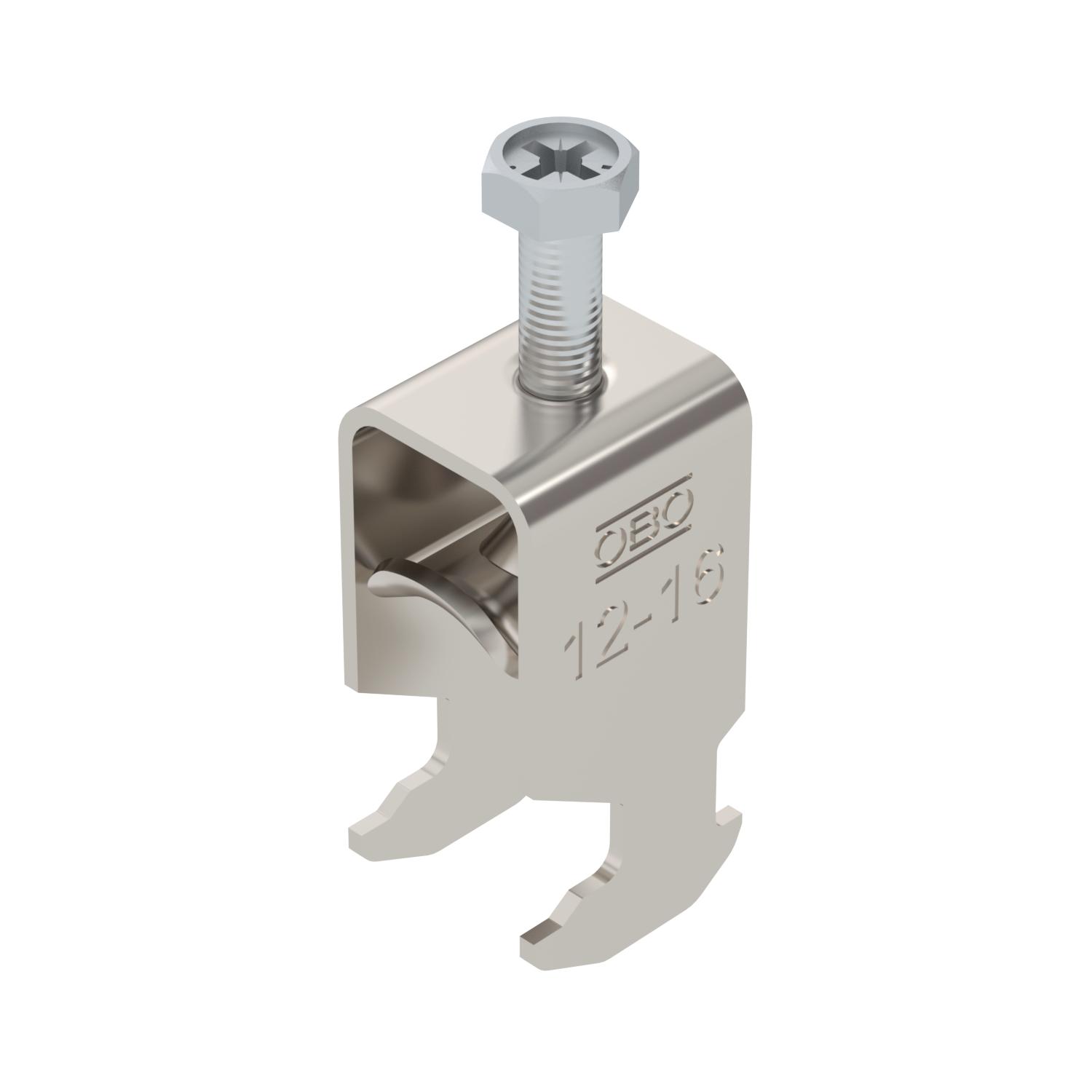

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,2193 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	12-16mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Kvaliteta materijala kade	Nehrđajući čelik 304 (1.4301)
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	nehrđajući čelik

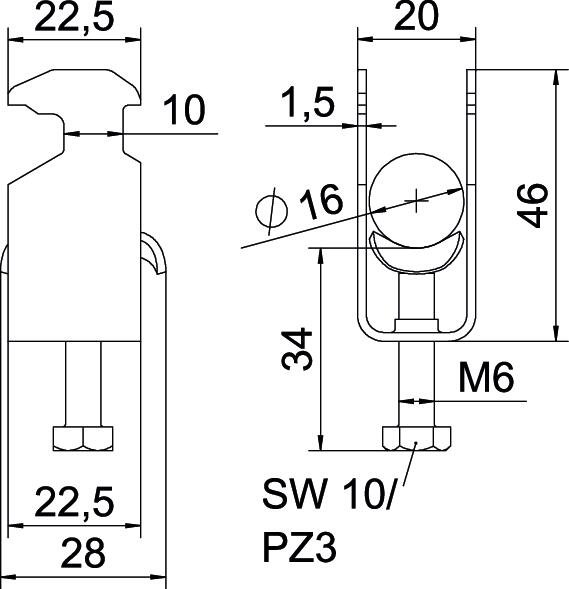

Mjera A	22,5 mm
Mjera B	20 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	46 mm

Mjera L	34 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Očuvanje funkcije	da
Područje zatezanja D maks.	16 mm
Područje zatezanja D min.	12 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
S plastičnom posudom	ne
Sa nasuprotnom pločicom	ne
Širina	20 mm
Širina utora	10 mm
Visina	46 mm
za maks. promjere cijevi	16 mm
za min. promjere cijevi	12 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Komada	50 Komada
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Komada	50 Komada
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Komada	50 Komada
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Komada	25 Komada
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Komada	25 Komada
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Komada	25 Komada
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Komada	25 Komada
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Komada	25 Komada
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Komada	15 Komada
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Komada	15 Komada
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Komada	15 Komada
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Komada	10 Komada
