Obujmica tip 2056, F-kopča 2-struka, s plastičnom pričvrsnom pločicom, FT 40 | 46 | 5

Obujmica tip 2056, F-kopča 2-struka, s plastičnom pričvrsnom pločicom, FT

Brt. art. 1187639 | EAN 4012196854264

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

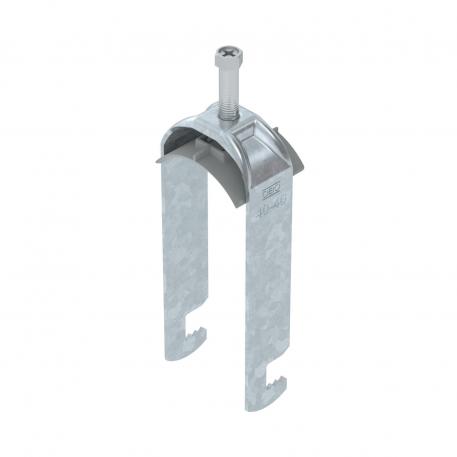

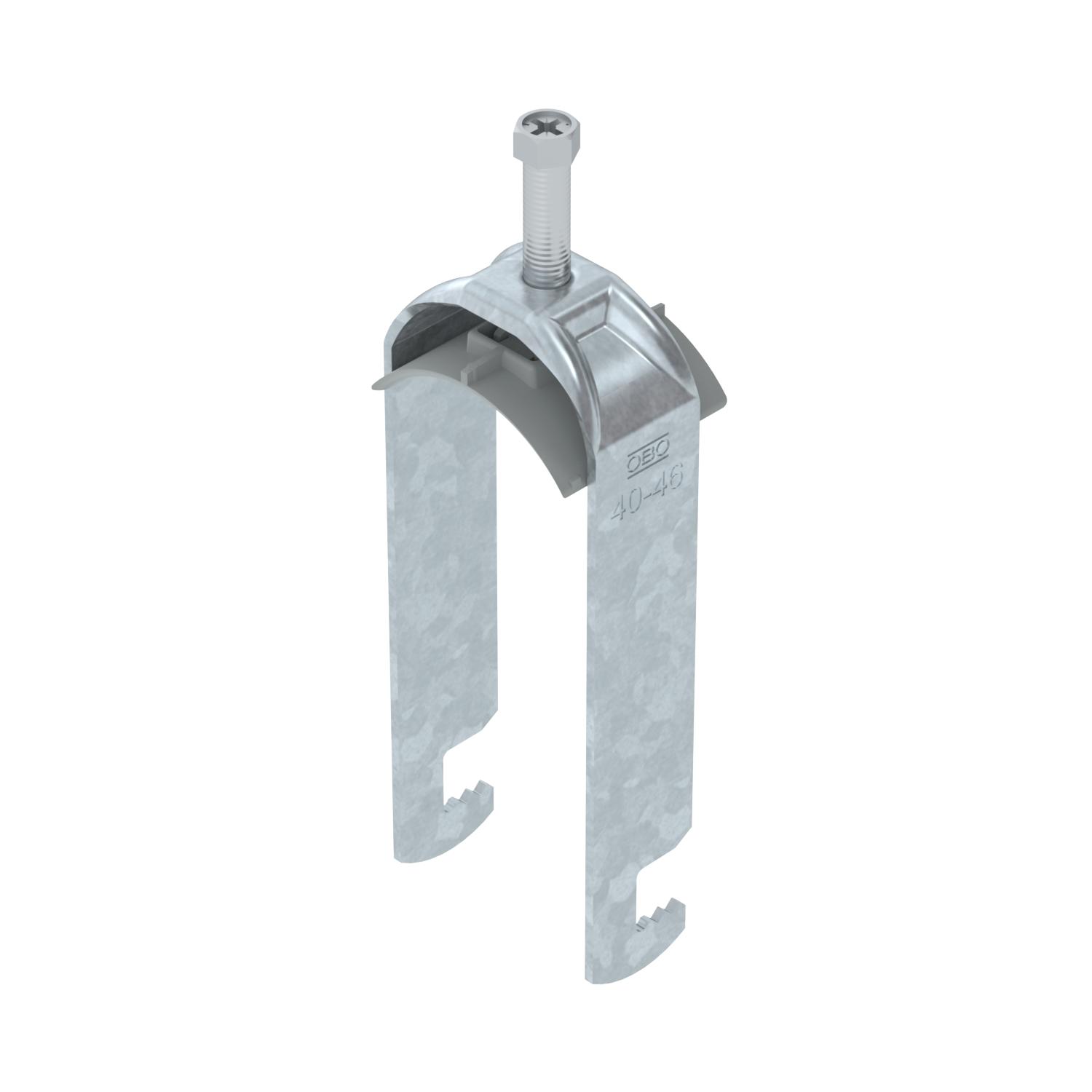

Obujmica s F-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na plosnati profil. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,3468 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

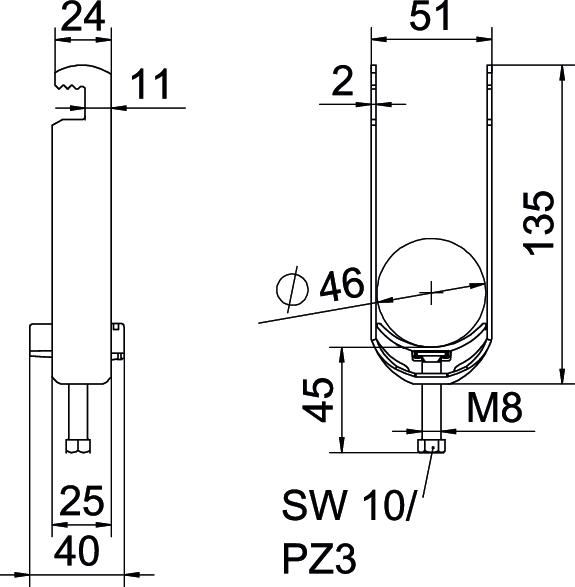

Mjera A	25 mm
Mjera B	51 mm
Mjera C	40 mm

Mjera G (mm)	M8
Mjera H	135 mm
Mjera L	45 mm
Mjera t	2 mm
Način montaže	plosnati profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	51 mm
Širina utora	10 mm
Visina	135 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-F2-K-12 FT	8 mm	12 mm	3 Nm	1187603	Komada	50 Komada
BS-F2-K-16 FT	12 mm	16 mm	3 Nm	1187609	Komada	50 Komada
BS-F2-K-22 FT	16 mm	22 mm	3 Nm	1187615	Komada	50 Komada
BS-F2-K-28 FT	22 mm	28 mm	3 Nm	1187621	Komada	50 Komada
BS-F2-K-34 FT	28 mm	34 mm	3 Nm	1187627	Komada	50 Komada
BS-F2-K-40 FT	34 mm	40 mm	3 Nm	1187633	Komada	50 Komada
BS-F2-K-46 FT	40 mm	46 mm	5 Nm	1187639	Komada	50 Komada
BS-F2-K-52 FT	46 mm	52 mm	5 Nm	1187645	Komada	50 Komada
