Obujmica tip 2056, F-kopča 2-struka s metalnom pričvrsnom pločicom, FT 40 | 46 | 5

Obujmica tip 2056, F-kopča 2-struka s metalnom pričvrsnom pločicom, FT

Brt. art. 1187439 | EAN 4012196853618

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

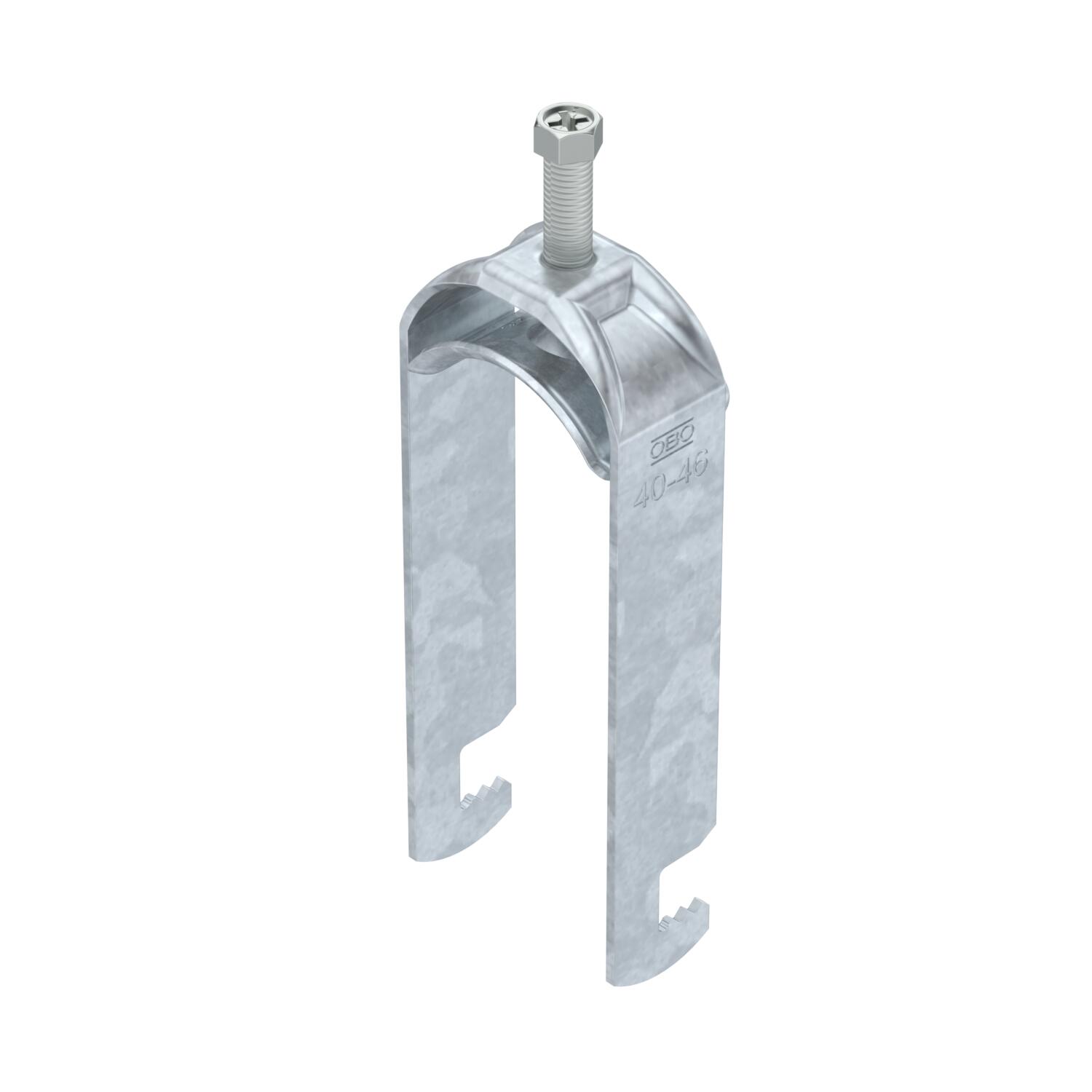

Obujmica s F-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na plosnati profil. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik
Mjera A	25 mm
Mjera B	51 mm
Mjera C	33 mm
Mjera G (mm)	M8

Mjera H	135 mm
Mjera L	43 mm
Mjera t	2 mm
Način montaže	plosnati profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	51 mm
Širina utora	10 mm
Visina	135 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-F2-M-12 FT	8 mm	12 mm	3 Nm	1187403	Komada	50 Komada
BS-F2-M-16 FT	12 mm	16 mm	3 Nm	1187409	Komada	50 Komada
BS-F2-M-22 FT	16 mm	22 mm	3 Nm	1187415	Komada	50 Komada
BS-F2-M-28 FT	22 mm	28 mm	3 Nm	1187421	Komada	50 Komada
BS-F2-M-34 FT	28 mm	34 mm	3 Nm	1187427	Komada	50 Komada
BS-F2-M-40 FT	34 mm	40 mm	3 Nm	1187433	Komada	50 Komada
BS-F2-M-46 FT	40 mm	46 mm	5 Nm	1187439	Komada	50 Komada
BS-F2-M-52 FT	46 mm	52 mm	5 Nm	1187445	Komada	50 Komada
