Obujmica tip 2056, F-kopča 1-struka, s plastičnom pričvrsnom pločicom, FT 22 | 28 | 3

Obujmica tip 2056, F-kopča 1-struka, s plastičnom pričvrsnom pločicom, FT

Brt. art. 1187620 | EAN 4012196854080

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

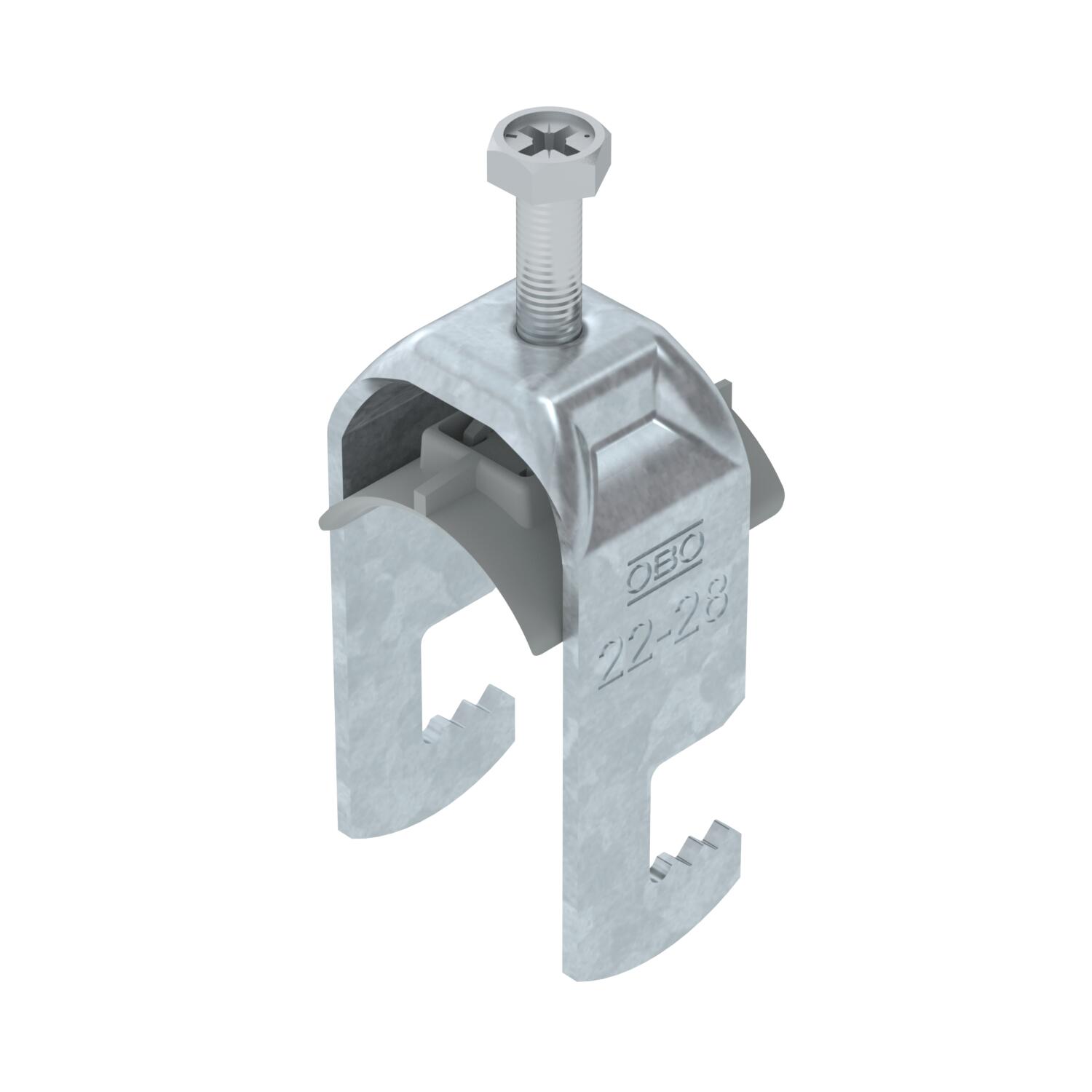

Obujmica s F-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na plosnati profil. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,1197 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	22-28mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Plastika

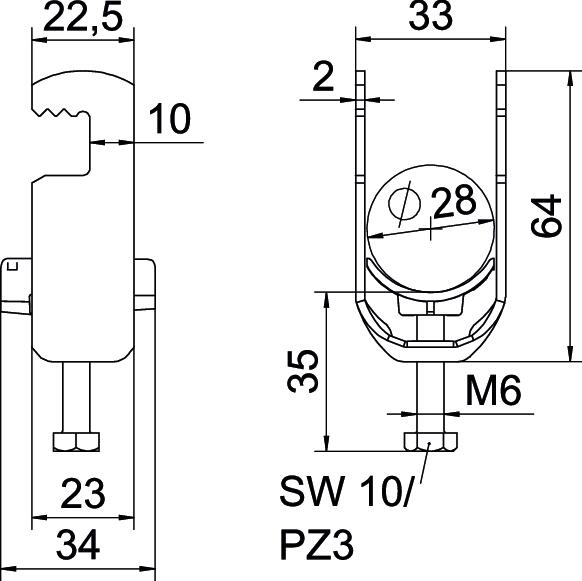

Mjera A	22,5 mm
Mjera B	33 mm
Mjera C	34 mm

Mjera G (mm)	M6
Mjera H	64 mm
Mjera L	35 mm
Mjera t	2 mm
Način montaže	plosnati profil
Navoj	M6
Područje zatezanja D maks.	28 mm
Područje zatezanja D min.	22 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	33 mm
Širina utora	10 mm
Visina	64 mm
za maks. promjere cijevi	28 mm
za min. promjere cijevi	22 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	1187602	Komada	100 Komada
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	1187608	Komada	100 Komada
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	1187614	Komada	100 Komada
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	1187620	Komada	100 Komada
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	1187626	Komada	100 Komada
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	1187632	Komada	100 Komada
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	1187638	Komada	100 Komada
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	1187644	Komada	100 Komada
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	1187650	Komada	50 Komada
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	1187656	Komada	50 Komada
