Obujmica tip 2056, F-kopča 1-struka s metalnom pričvrsnom pločicom, FT 40 | 46 | 5

Obujmica tip 2056, F-kopča 1-struka s metalnom pričvrsnom pločicom, FT

Brt. art. 1187438 | EAN 4012196853489

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

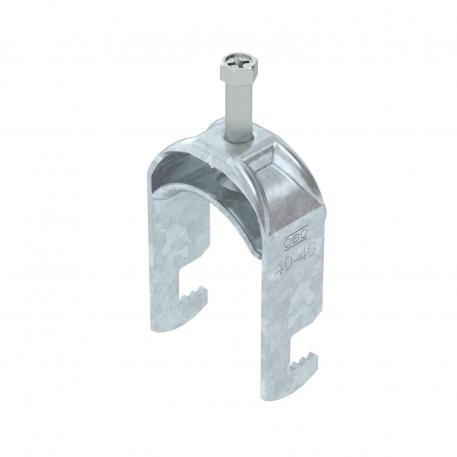

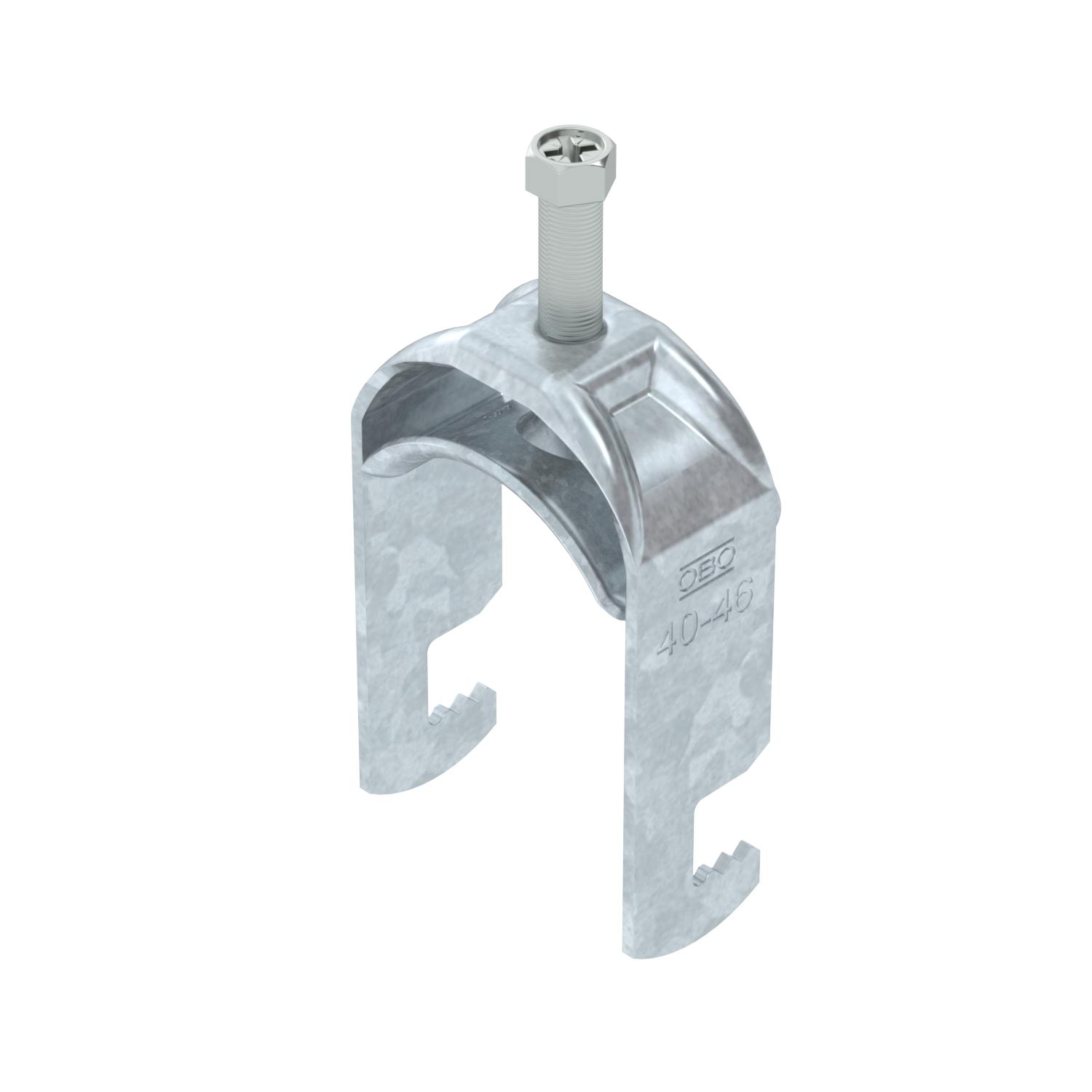

Obujmica s F-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na plosnati profil. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,2454 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik

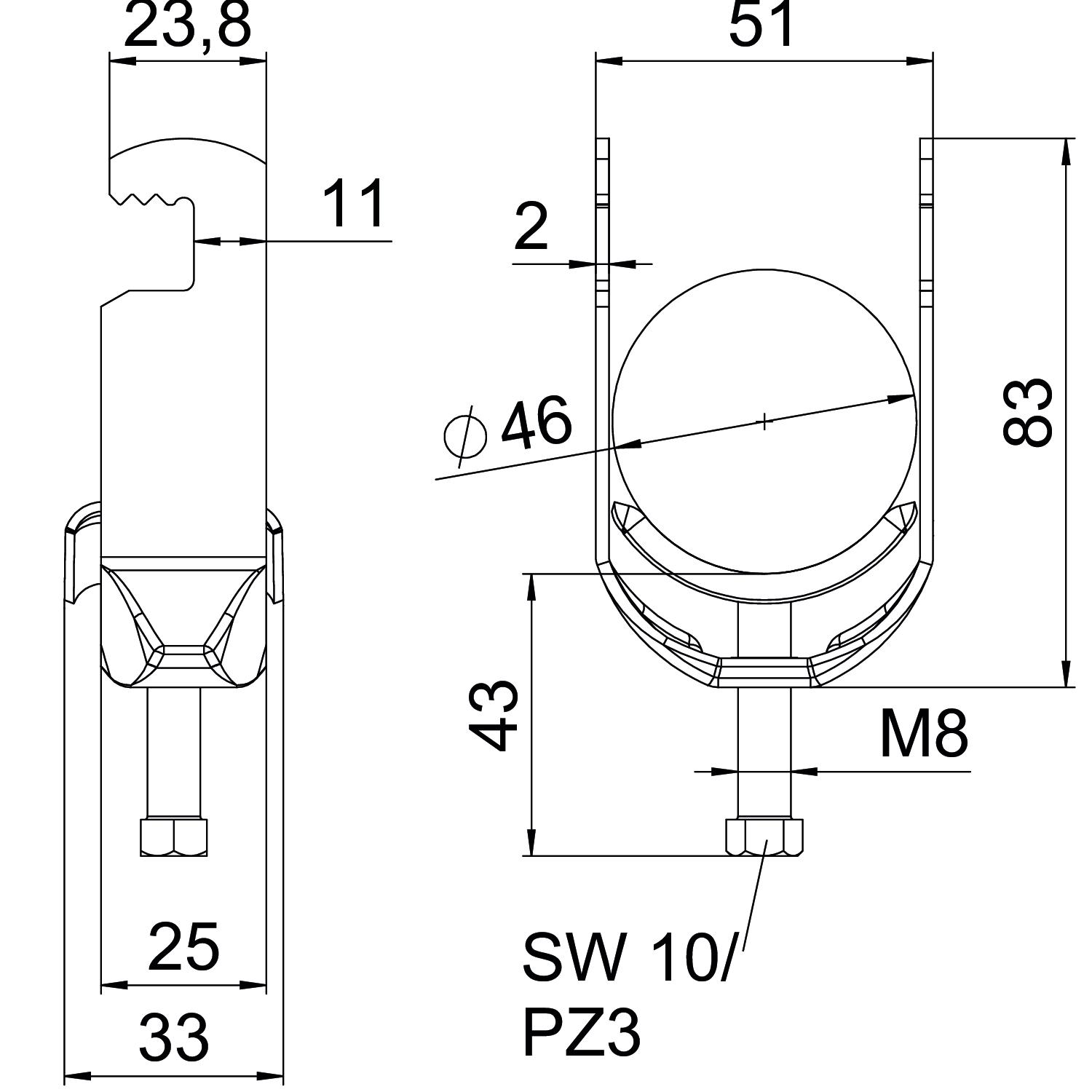

Mjera A	25 mm
Mjera B	51 mm
Mjera C	33 mm
Mjera G (mm)	M8

Mjera H	83 mm
Mjera L	43 mm
Mjera t	2 mm
Način montaže	plosnati profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	51 mm
Širina utora	10 mm
Visina	83 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Komada	100 Komada
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Komada	100 Komada
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Komada	100 Komada
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Komada	100 Komada
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Komada	100 Komada
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Komada	100 Komada
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Komada	100 Komada
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Komada	100 Komada
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Komada	50 Komada
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Komada	50 Komada
