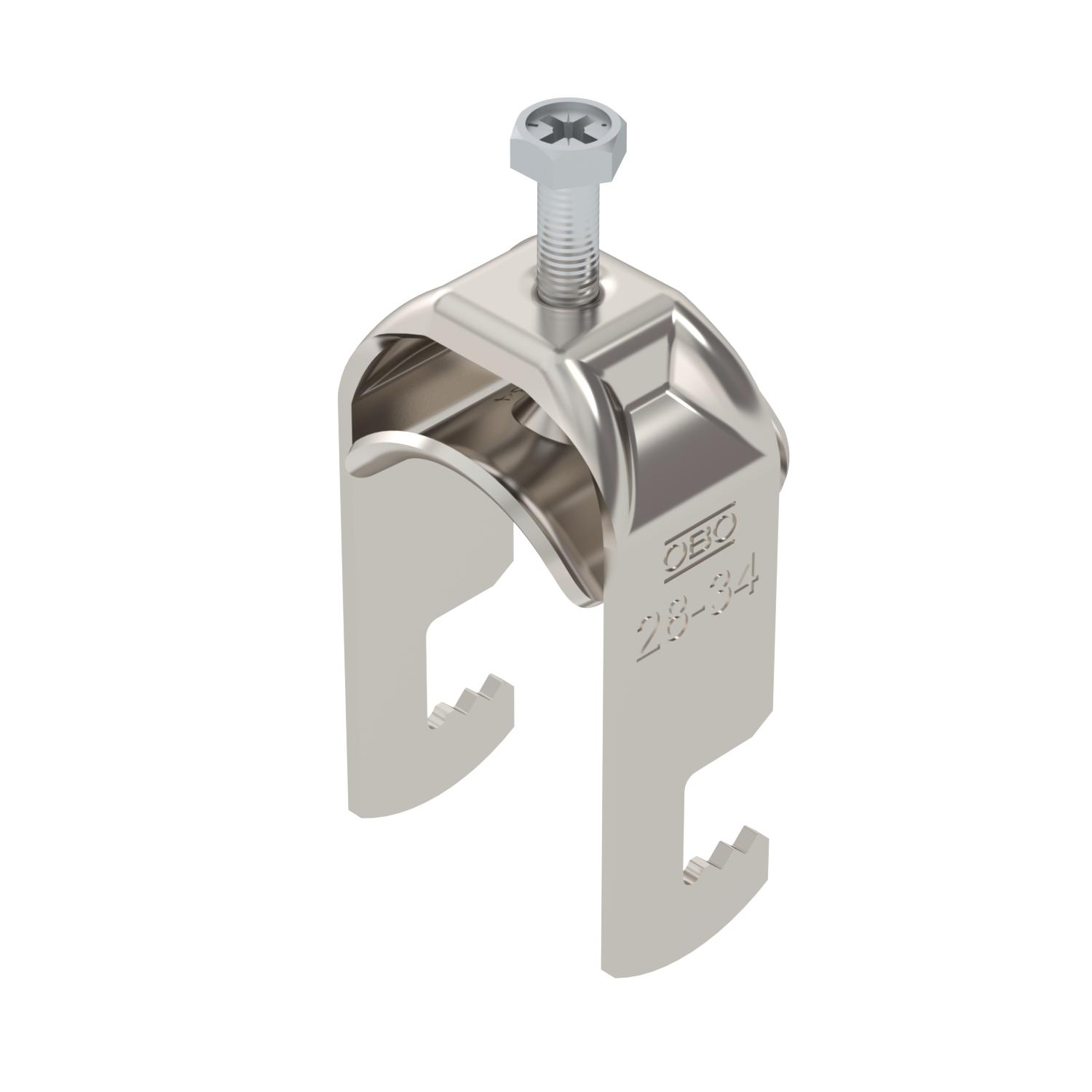

Obujmica tip 2056, F-kopča 1-struka s metalnom pričvrsnom pločicom, A2
Brt. art. 1187526 | EAN 4012196853779
- Opis proizvoda
-
Opis proizvodaObujmica s F-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na plosnati profil. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

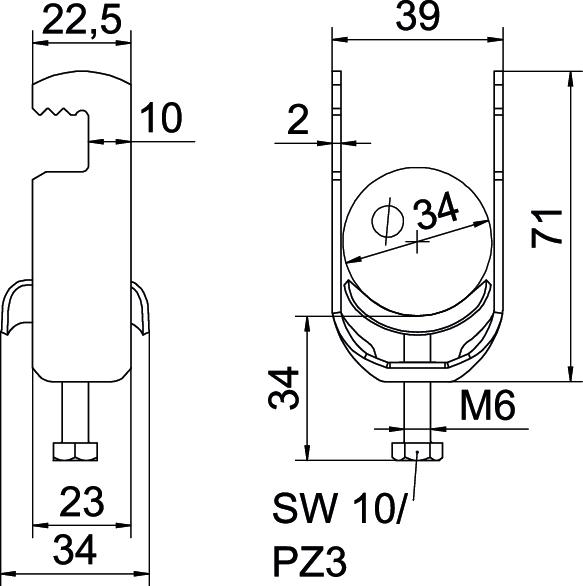

bez halogena da Broj kablova/cijevi 1 CO₂ otisak (GWP) od kolijevke do vrata 0,5057 kg CO₂e / 1 Komad Debljina lima 2 mm Dimenzija 28-34mm Dodatak materijala nehrđajući čelik Dodatak površine neobrađeno Duljina 22,5 mm Dužina vanjske mjere 33 mm Kvaliteta materijala kade Nehrđajući čelik 304 (1.4301) Maks. Zakretni moment 3 Nm Materijal Nehrđajući čelik 1.4301 Materijal kade nehrđajući čelik Mjera A 22,5 mm Mjera B 39 mm Mjera C 33 mm Mjera G (mm) M6 Mjera H 71 mm Mjera L 34 mm Mjera t 2 mm Način montaže plosnati profil Navoj M6 Područje zatezanja D maks. 34 mm Područje zatezanja D min. 28 mm Površina površina naknadno obrađena S metalnom pločicom da Sa nasuprotnom pločicom ne Širina 39 mm Širina utora 10 mm Visina 71 mm za maks. promjere cijevi 34 mm za min. promjere cijevi 28 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-F1-M-34 A2 / 1187526 , 0.18MB , pdfUK Izjava o sukladnosti BS-F1-M-34 A2 / 1187526 , 0.09MB , pdfREACH Izjava o sukladnosti BS-F1-M-34 A2 / 1187526 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-F1-M-34 A2 / 1187526 , 0.12MB , pdfUpute za montažu Clamp clip F foot, metal , 2.98MB , pdf
