Napomena: ovaj proizvod je obustavljen. Proizvod koji ga zamjenjuje možete pronaći ovdje: 1187656 / Obujmica tip 2056, F-kopča 1-struka, s plastičnom pričvrsnom pločicom, FT

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT 58 | 64 | 5

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1169645 | EAN 4012195071174

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Prikladno za plosnata, kutna i U željeza debljine materijala od 4 - 12 mm.
Obujmica i vijak od vruće pocinčanog čelika.
Pričvrsna pločica od polipropilena, bez halogena, svijetlo sive boje RAL 7035.
Moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija!

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,2644 kg CO₂e / 1 Komad
Dimenzija	58-64mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

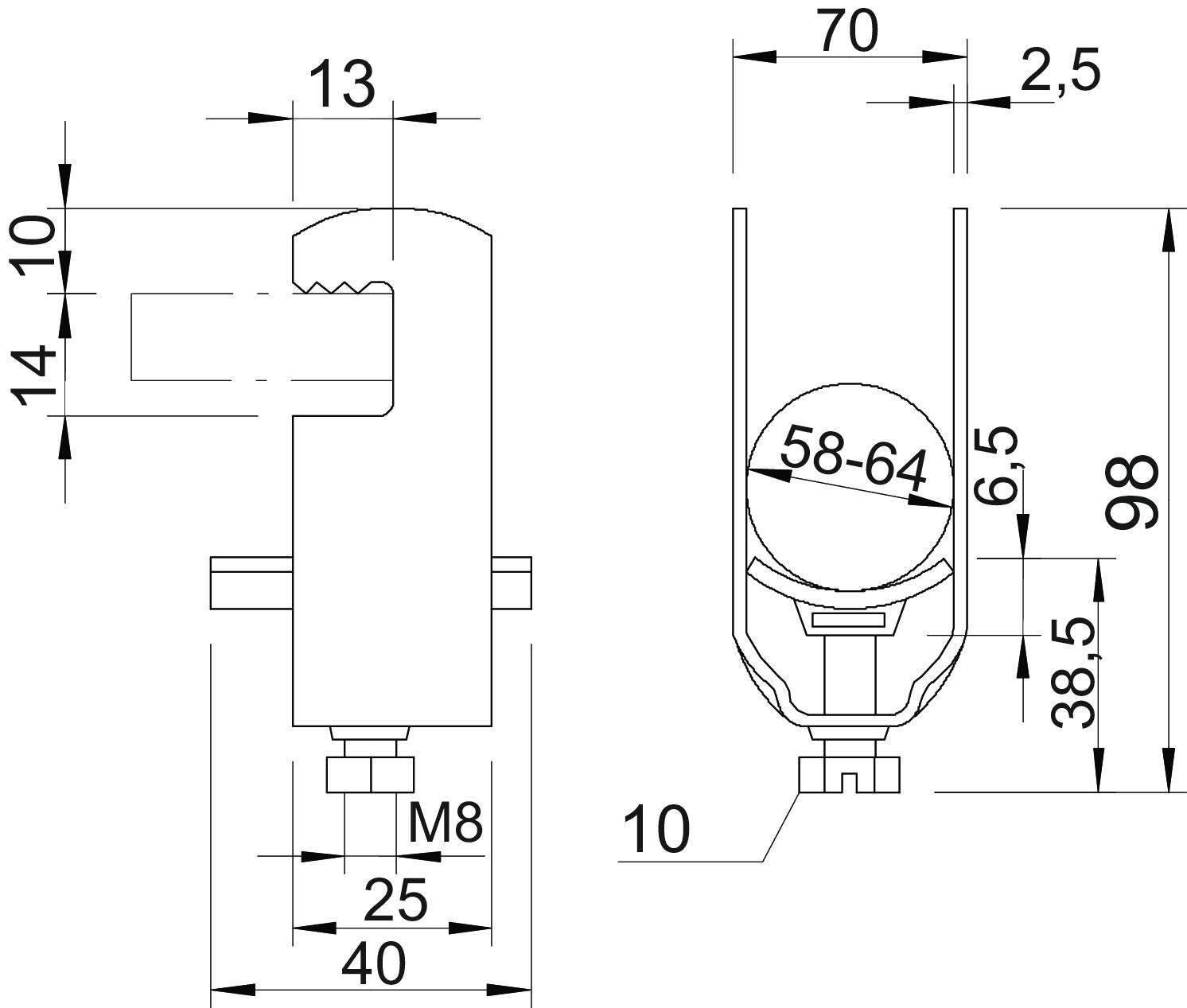

Mjera A	25 mm
Mjera B	70 mm
Mjera C	40 mm
Mjera e	13 mm
Mjera G (mm)	M8
Mjera H	98 mm

Mjera L	38,5 mm
Mjera t	2,5 mm
Mjera x	6,5 mm
Način montaže	plosnati profil
otporno na udarce	ne
Područje zatezanja D maks.	64 mm
Područje zatezanja D min.	58 mm
Površina	vruće pocinčano
S metalnom pločicom	ne
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
za 1 kabel H	98 mm
za 1 kabel L	38,5
za maks. promjere cijevi	63 mm
za min. promjere cijevi	63 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
2056F 12 FT	8 mm	12 mm	3 Nm	1169122	Komada	100 Komada
2056F 16 FT	12 mm	16 mm	3 Nm	1169165	Komada	100 Komada
2056F 22 FT	16 mm	22 mm	3 Nm	1169211	Komada	100 Komada
2056F 28 FT	22 mm	28 mm	3 Nm	1169289	Komada	100 Komada
2056F 34 FT	28 mm	34 mm	5 Nm	1169343	Komada	100 Komada
2056F 40 FT	34 mm	40 mm	5 Nm	1169408	Komada	100 Komada
2056F 46 FT	40 mm	46 mm	5 Nm	1169467	Komada	100 Komada
2056F 52 FT	46 mm	52 mm	5 Nm	1169521	Komada	100 Komada
2056F 58 FT	52 mm	58 mm	5 Nm	1169580	Komada	50 Komada
2056F 64 FT	58 mm	64 mm	5 Nm	1169645	Komada	50 Komada
