Napomena: ovaj proizvod je obustavljen.
Proizvod koji ga zamjenjuje možete pronaći ovdje: 1187214 / Obujmica tip 2056, N-kopča 1-struka, s plastičnom pričvrsnom pločicom FT
Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT
Brt. art. 1163221 | EAN 4012195067511
- Opis proizvoda
-
Opis proizvodaPrikladno za sve montažne profile C sa širinom proreza od 11 - 12 mm, minimalne unutarnje visine od 6,5 mm i minimalne unutarnje širine od 18,5 mm.
Obujmica i vijak od vruće pocinčanog čelika.
Pričvrsna pločica od polipropilena, bez halogena, svijetlo sive boje RAL 7035.
Moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija!
-
- Tehnički podaci
-
Tehnički podaci

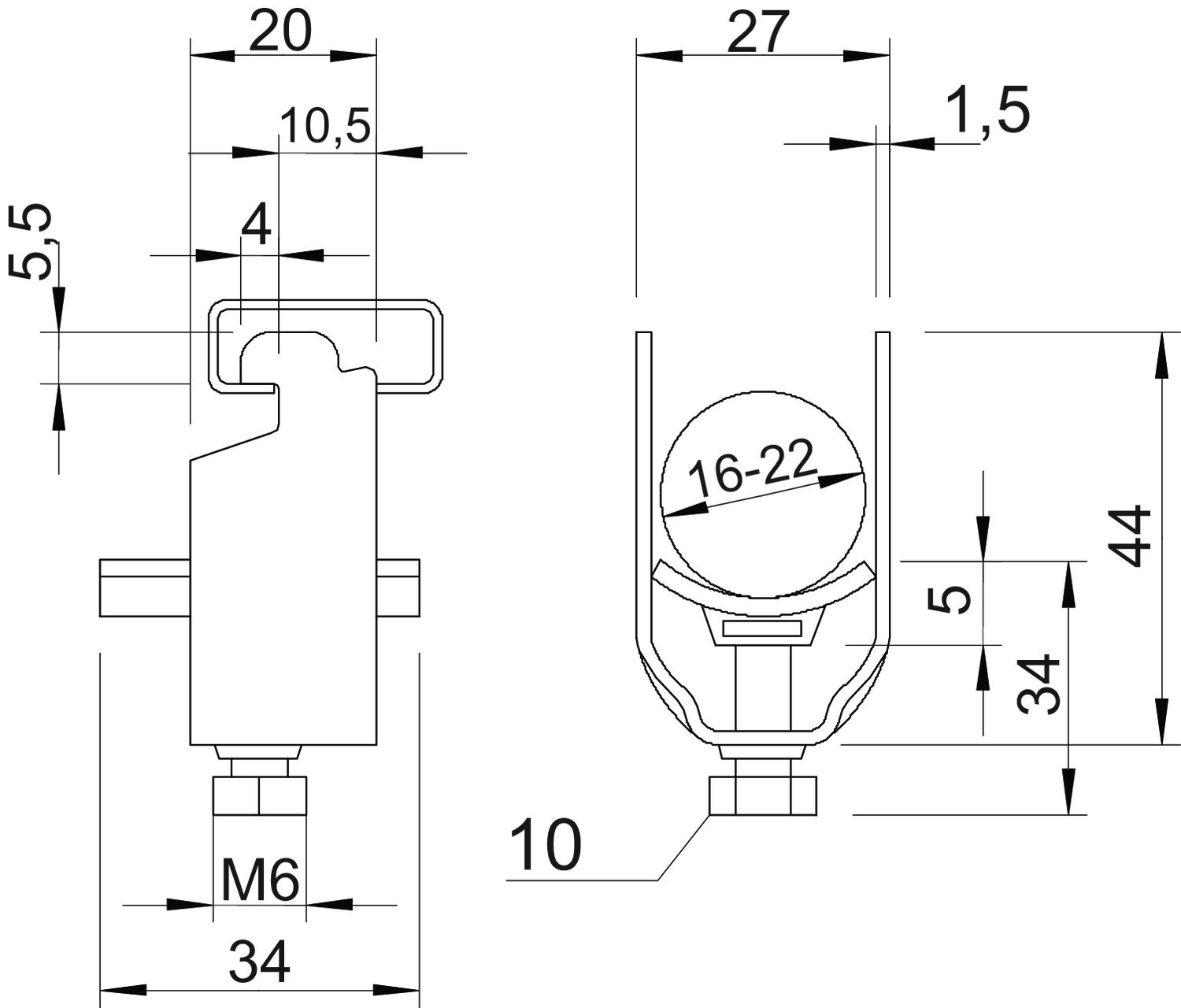

bez halogena da Broj kablova/cijevi 1 CO₂ otisak (GWP) od kolijevke do vrata 0,0666 kg CO₂e / 1 Komad Dimenzija 16-22mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 20 mm Mjera B 27 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 44 mm Mjera L 34 mm Mjera t 1,5 mm Mjera x 5 mm Način montaže Montažni profil otporno na udarce ne Područje zatezanja D maks. 22 mm Područje zatezanja D min. 16 mm Površina vruće pocinčano S metalnom pločicom ne S plastičnom posudom da Sa nasuprotnom pločicom ne za 1 kabel H 44 mm za 1 kabel L 34 za 2 kabela H 70 mm za 2 kabela L 47 mm za 3 kabela H 96 mm za 3 kabela L 59 mm za maks. promjere cijevi 20 mm za min. promjere cijevi 20 mm za montažni profil sa širinom proreza (s intervalom) maks. 12 mm za montažni profil sa širinom proreza (s intervalom) min. 11 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list 2056N 22 FT / 1163221 , 0.23MB , pdfEU izjava o sukladnosti 2056N 22 FT / 1163221 , 0.12MB , pdfUK Izjava o sukladnosti 2056N 22 FT / 1163221 , 0.09MB , pdfREACH Izjava o sukladnosti 2056N 22 FT / 1163221 , 0.12MB , pdfRoHS Izjava o sukladnosti 2056N 22 FT / 1163221 , 0.12MB , pdf
