Nosivi profil za montažu fotonaponskih modula, otvorena površina 5020 |

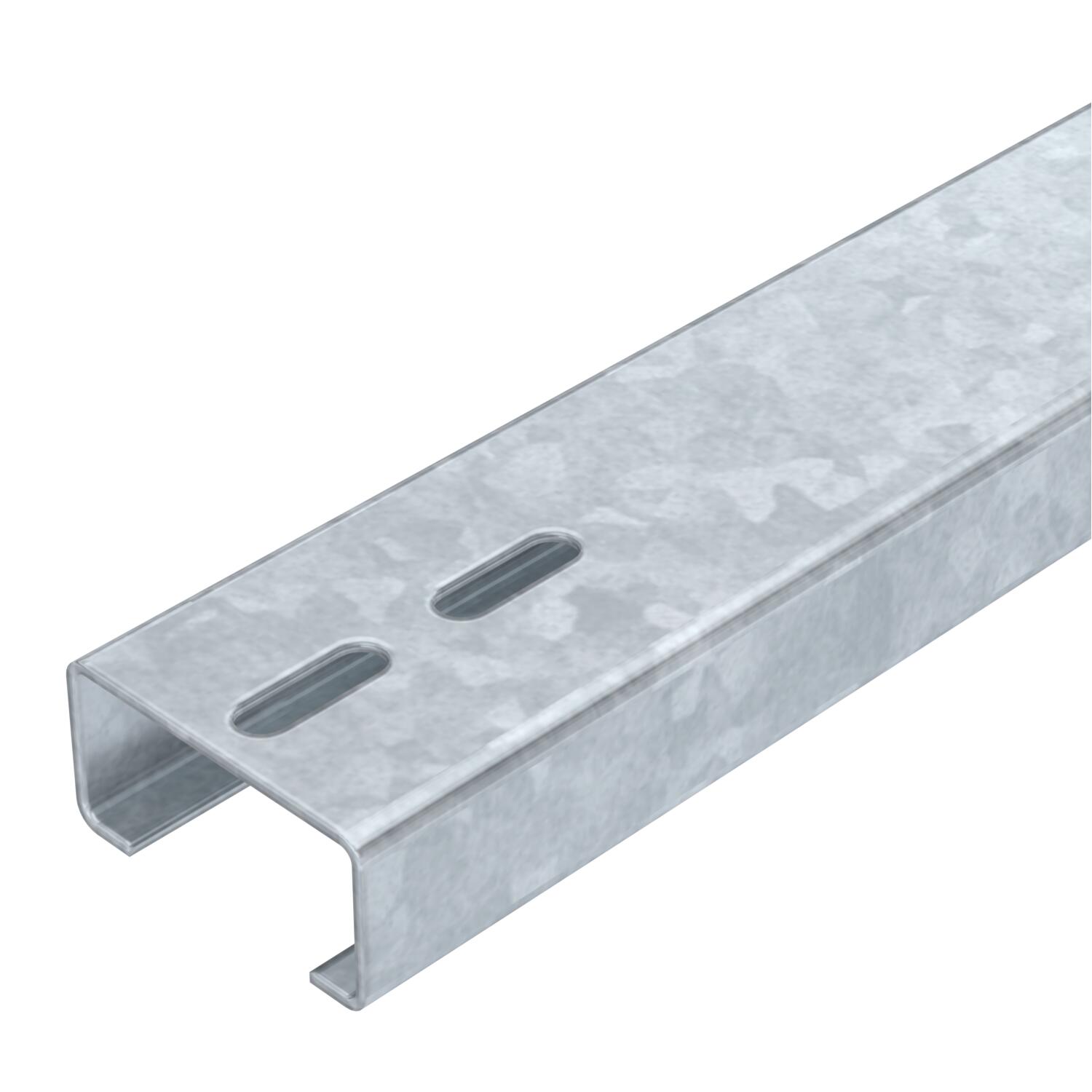

Nosivi profil za montažu fotonaponskih modula, otvorena površina

Brt. art. 5900580 | EAN 4012197491543

Brt. art. / Tip

Duljina

Opis proizvoda

Opis proizvoda

Nosivi profil za montažu fotonaponskih modula na sustave otvorenih površina. Montaža nosivog profila na prethodno montirane nosače s križnom spojnicom KV FT. Montaža fotonaponskih modula na nosivi profil s krajnjim i/ili međustezaljkama tipa KLE i/ili KLZ. Spajanje više nosivih profila s uzdužnim spojnikom LV FT ili križnom spojnicom KV FT s vijcima.

Tehnički podaci

Tehnički podaci

Dimenzija	40x80x5020
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne
Materijal	Čelik

Moment otpora naprezanja Wx	10600 mm³
Moment otpora naprezanja Wy	5200 mm³
Površina	vruće pocinčano
Serija proizvoda	Fotonaponski moduli Magic Field

Dimenzije

Duljina	5020 mm
Širina	40 mm

Visina	80 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
TP 1000 FT	5650 mm	5900500	Komada	1 Komada
TP 1010 FT	5705 mm	5900502	Komada	1 Komada
TP 1020 FT	5760 mm	5900504	Komada	1 Komada
TP 1030 FT	5815 mm	5900506	Komada	1 Komada
TP 1040 FT	5780 mm	5900508	Komada	1 Komada
TP 1060 FT	5980 mm	5900512	Komada	1 Komada
TP 1100 FT	5090 mm	5900520	Komada	1 Komada
TP 1140 FT	5270 mm	5900522	Komada	1 Komada
TP 1310 FT	6035 mm	5900530	Komada	1 Komada
TP 5020 FT	5020 mm	5900580	Komada	1 Komada
