Nivelirajuća kazeta za tubus, RKFR, nehrđajući čelik 110 | 155 | 25 | | R9

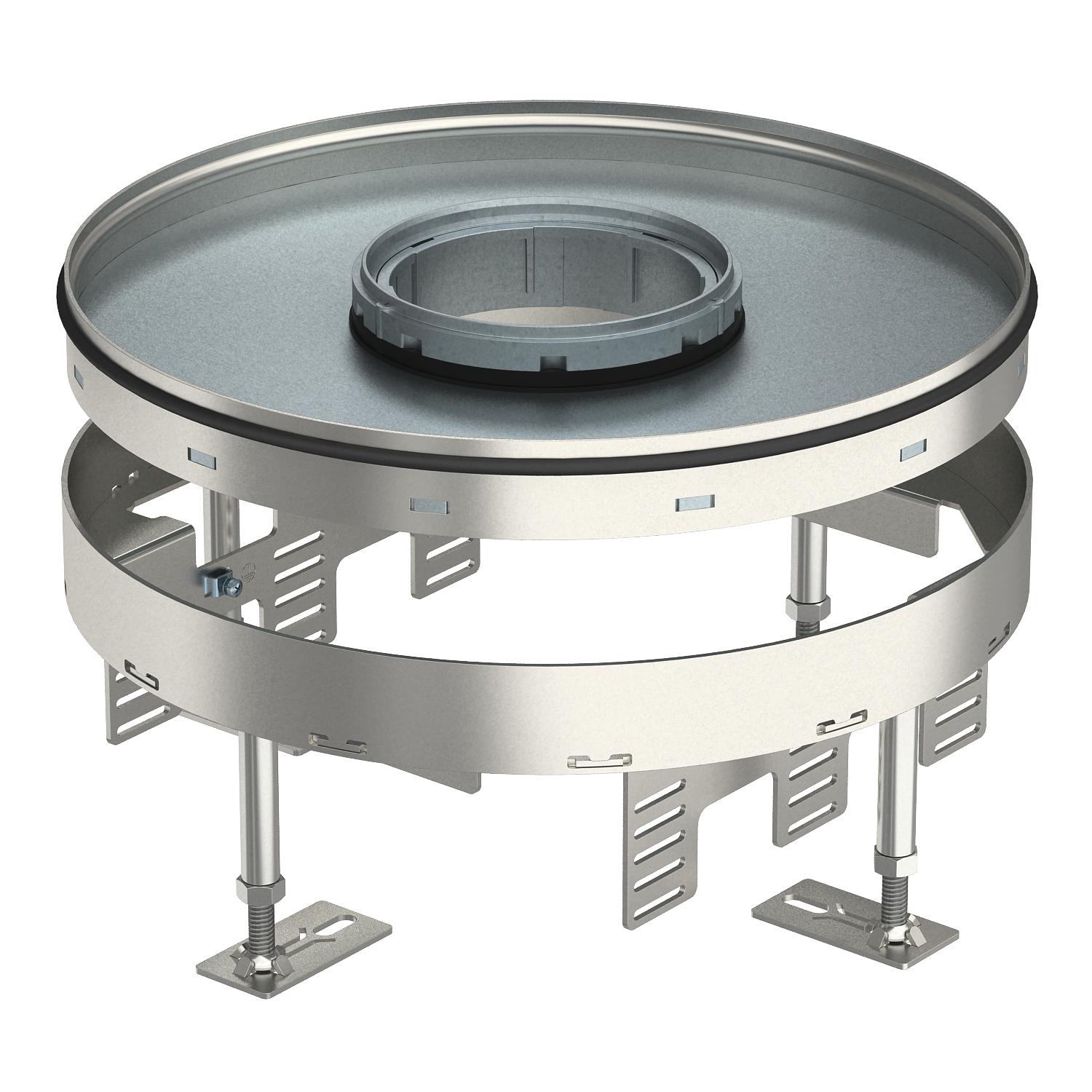

Nivelirajuća kazeta za tubus, RKFR, nehrđajući čelik

Brt. art. 7409432 | EAN 4012195869566

Brt. art. / Tip

Min. visina poda	110 mm

Maks. visina poda	155 mm

Debljina podne obloge

Nazivna veličina za ugradbene elemente	R9

Opis proizvoda

Opis proizvoda

Nivelirajuća kazeta veličine R9, za tubus, za ugradnju elektroelemenata u podove sa suhim ili morkim održavanjem u zatvorenom prostoru.
Nivelirajuća kazeta s tubusom, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Tubus nije sadržan u isporuci.

Tehnički podaci

Tehnički podaci

Broj izvoda vodiča	1
Broj ugradnih elemenata	12
Broj ugradnih kutija	3
Debljina podne obloge	25 mm
Dimenzija	Ø305mm
Dubina za ugradnju	110 mm
Izvedba	okruglo
Izvedba izlaza za kabele	Potopni tubus
Maks. visina poda	155 mm
Materijal	Nehrđajući čelik 1.4301
Min. područje niveliranja	110 mm
Min. visina poda	110 mm
Nazivna veličina za ugradbene elemente	R9
Nosač za prihvat ugradnih kutija	da

Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	ne
Područje niveliranja, maks.	155 mm
Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Promjer ugradnje	305
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 5000 N
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP44

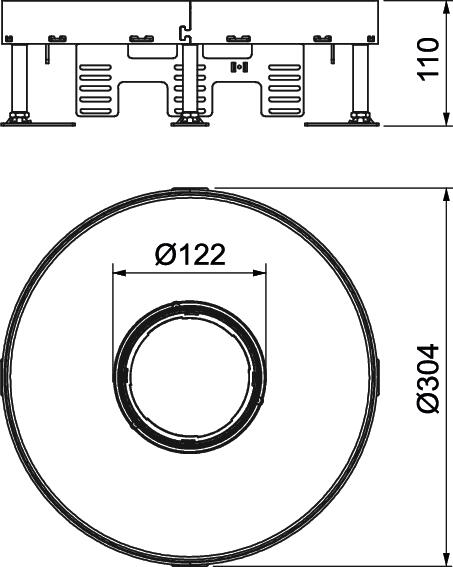

Dimenzije

Duljina	304 mm

Širina	304 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	19,7327 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	19,7327 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Maks. visina poda	Debljina podne obloge	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
RKFRN2 R9 VS20	110 mm	155 mm	20 mm	R9	7409430	Komada	1 Komada
RKFRN2 R9 VS25	110 mm	155 mm	25 mm	R9	7409432	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Nožica za niveliranje RKNEV2	RK NEV2 110	7405815	JM	1 JM
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 GV	7428140	Komada	1 Komada
Papučica za zvučnu izolaciju	SRS 4	7405798	Komada	4 Komada
Prihvatni lim 350 nazivne veličine R9	DUG 350-3 R9	7400549	Komada	1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm	UT4 45 4	7408727	Komada	1 Komada
