Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik 140 | 25 | | R9

Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik

Brt. art. 7409497 | EAN 4012197378387

Brt. art. / Tip

Min. visina poda	140 mm

Debljina podne obloge	25 mm

Nazivna veličina za ugradbene elemente	R9

Opis proizvoda

Opis proizvoda

Okrugle nivelirajuće kazete, odvojive, prikladne su za ugradnju elektroelemenata u kutije UGD-3 u razini poda. Ovisno o izvedbi prikladne su za podove sa suhim, vlažnim i mokrim održavanjem. Kazeta se postavlja na nosače pričvršćene u okviru podne kutije preko kojih se kazeta može nivelirati u ravnini s podnom oblogom. Preko nosača za niveliranje kazeta je odvojena od samog poda. Za ugradnju u osnovu podne kutije potreban je prihvatni lim s odgovarajućim montažnim otvorom. Kazete su izrađene iz nehrđajućeg čelika ili mjedi. Sve kazete imaju ugrađenu ploču iz čeličnog lima debljine 4 mm za zaštitu od opterećenja. Kazete su dostupne u visinama 20 i 25 mm.

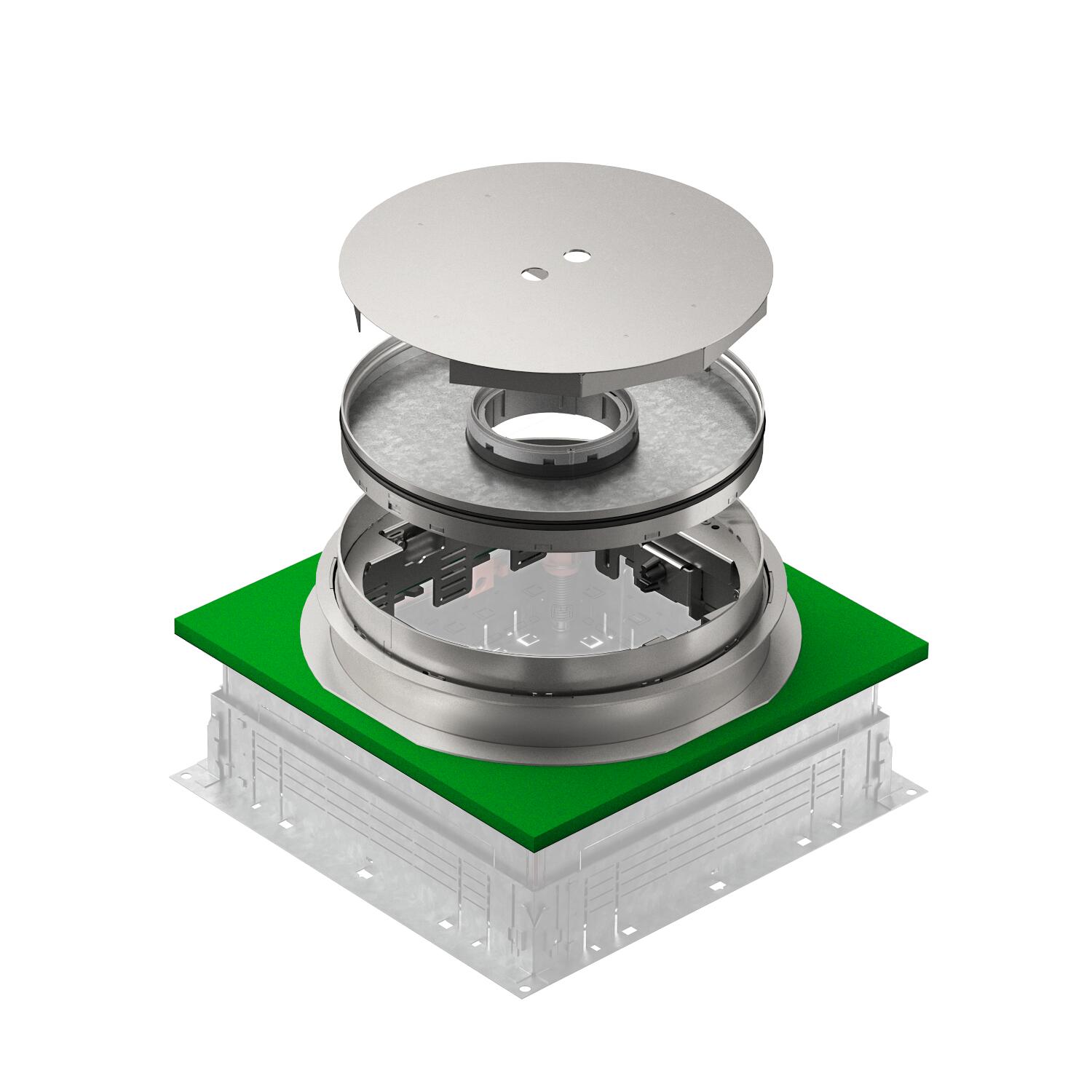

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.

Tehnički podaci

Tehnički podaci

Broj izvoda vodiča	1
Broj ugradnih elemenata	12
Broj univerzalnih nosača	3 x UT4
Debljina podne obloge	25 mm

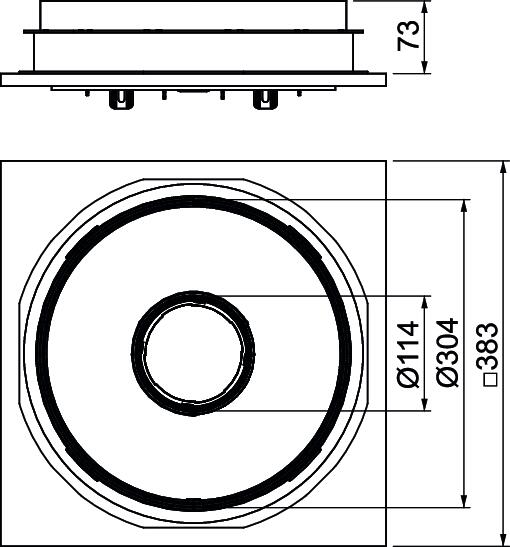

Dimenzija	Ø304x85
Dubina za ugradnju	140 mm
Izvedba	okruglo
Izvedba izlaza za kabele	Potopni tubus
Maks. debljina glazure	113 mm
Materijal	Nehrđajući čelik 1.4301
Min. debljina glazure	73 mm
Min. područje niveliranja	73 mm
Min. visina poda	140 mm
Nazivna veličina za ugradbene elemente	R9
Norma	EN 50085-2-2

Nosač za prihvat ugradnih kutija	ne
Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	da
Područje niveliranja, maks.	113 mm
Prikladno za ugradnju u dvostruki pod	ne
Prikladno za ugradnju u šuplji pod	ne
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 5000 N
Visina	85 mm
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP44

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Debljina podne obloge	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
TRKRFN 9 VS 250	140 mm	25 mm	R9	7409497	Komada	1 Komada
TRKRFN 9 VS 350	140 mm	25 mm	R9	7409651	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 GV	7428140	Komada	1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm	UT4 45 4	7408727	Komada	1 Komada
