Nivelirajuća kazeta za tubus, nehrđajući čelik
Brt. art. 7409625 | EAN 4012197438685
- Opis proizvoda
-

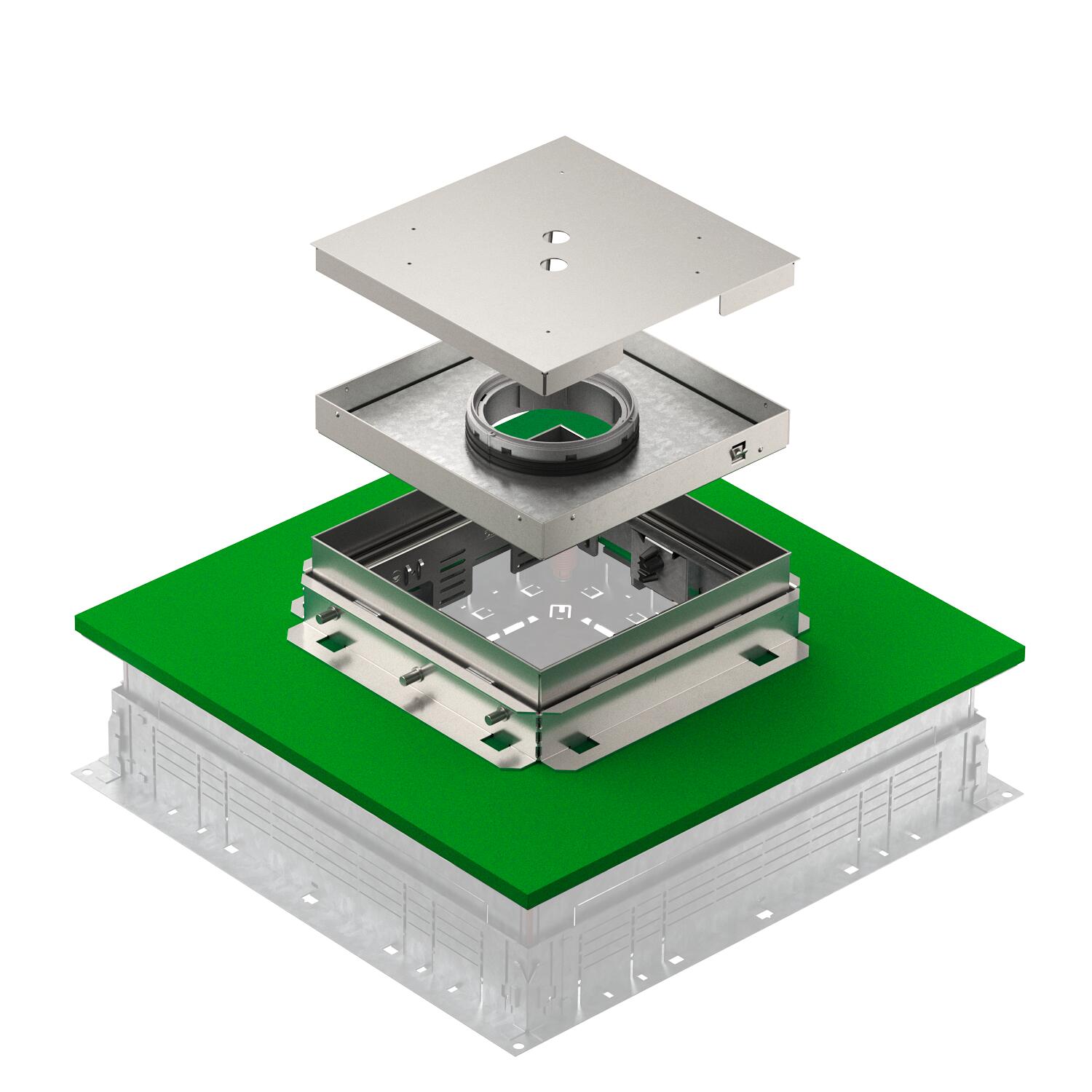

Opis proizvodaKvadratne nivelirajuće kazete, odvojive, za ugradnju elektroelemenata u kutije u razini poda i bez priljubnica UZD 350-4 (minimalna ugradbena dubina 161 mm) / UGD55 350-3 (minimalna ugradbena dubina 136 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladno za podove sa suhim, vlažnim ili mokrim održavanjem. Kaseta se pomoću pričvrsnih kutnika učvršćuje u montažnom poklopcu tijekom radova na estrihu/terazzu te je u ugrađenom stanju odvojena od okolne konstrukcije u svim smjerovima. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm.
Nivelirajuća kazeta s tubusom. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. U opsegu isporuke sadržani su aluminijski zaštitni poklopac za estrih (koji se može brusiti), odgovarajući montažni poklopac za fiksiranje oplate kazete i ISO-pregrada za odvajanje od podne priključne kutije. Tubus nije sadržan u isporuci.
-
- Tehnički podaci
-
Tehnički podaci

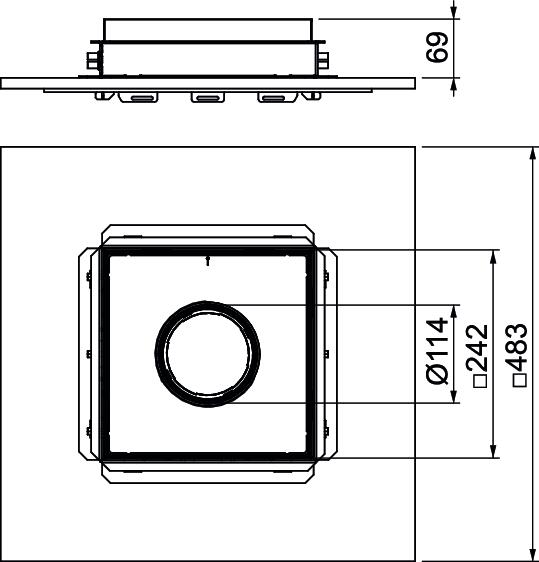

Broj izvoda vodiča 1 Broj ugradnih elemenata 12 Broj univerzalnih nosača 3 x UT4 Debljina podne obloge 25 mm Dimenzija 243x243x118 Dubina za ugradnju 136 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Maks. debljina glazure 110 mm Materijal Nehrđajući čelik 1.4301 Min. debljina glazure 69 mm Min. područje niveliranja 69 mm Min. visina poda 136 mm Nazivna veličina za ugradbene elemente 9 Norma EN 50085-2-2 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Područje niveliranja, maks. 110 mm Prikladno za ugradnju u dvostruki pod ne Prikladno za ugradnju u šuplji pod ne Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP55 Dimenzije
Duljina 243 mm Mjera h 81 mm Širina 243 mm Visina 81 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 51,324 kg CO2e / 1 Komad CO₂ Footprint (GWP) 51,324 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada
Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 G4 7428142 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
