Nivelirajuća kazeta za tubus, RKFNUZD3, nehrđajući čelik
Brt. art. 7409378 | EAN 4012195869146
- Opis proizvoda
-
Opis proizvodaNivelirajuća kazeta za tubus odvojena od poda, nazivne veličine 9, za ugradnju elektroelemenata u podove sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../9 ili u UGD250-3/9 ili UGD350-3/9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta s tubusom, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45 elektroelemenata. Tubus nije sadržan u isporuci.
Nivelirajuća kazeta za tubus odvojena od poda, nazivne veličine 9, za ugradnju elektroelemenata u podove sa suhim ili mokrim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta za tubus, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije sadržan u isporuci.
-
- Tehnički podaci
-
Tehnički podaci

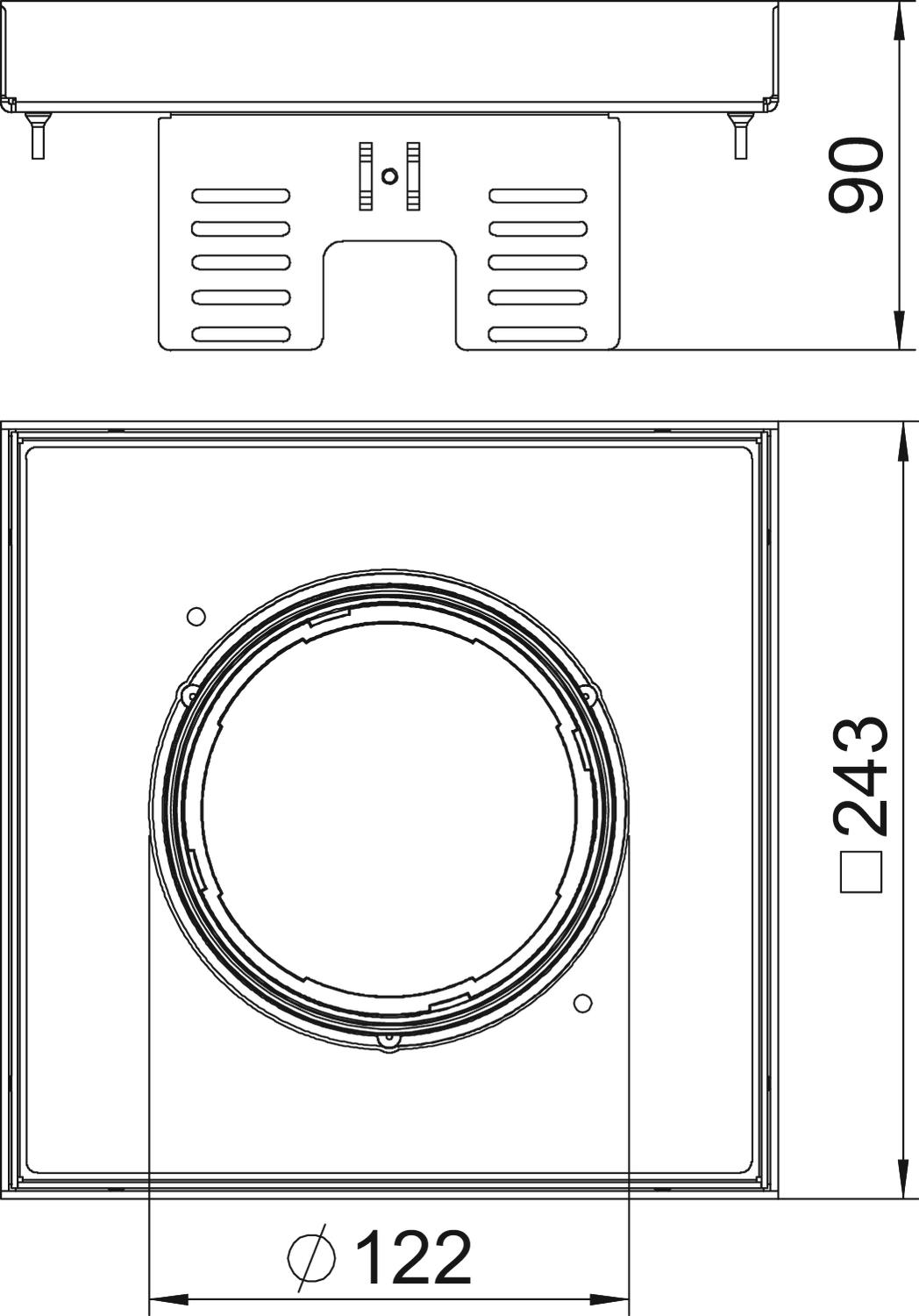

Broj izvoda vodiča 1 Broj ugradnih elemenata 12 CO2 otisak (GWP) od kolijevke do vrata 20,5204 kg CO2e / 1 Komad Debljina podne obloge 20 mm Dimenzija 243x243mm Dubina za ugradnju 105 mm Duljina 243 mm Dužina ugradne mjere 244 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Materijal Nehrđajući čelik 1.4301 Min. visina poda 105 mm Mjera h 90 mm Nazivna veličina za ugradbene elemente 9 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda mokro Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 243 mm Širina ugradne mjere 244 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 3000 N Visina 90 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP44 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada
Terrazzo-oplata za nivelirajuće kazete nazivne veličine 9
SK RK9 7404372 1 Komada
Montažni poklopac za nivelirajuću kazetu veličine 9 u podignutom podu
DUG RK UAN 9 7428547 1 Komada
Prihvatni lim 350 nazivne veličine 9
DUG 350-3 9 7400513 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
Podatkovni list RKFN2UZD3 9VS20 / 7409378 , 0.25MB , pdfSigurnosno-tehnički list RKFN2UZD3 9VS20 / 7409378 , 0.05MB , pdfEU izjava o sukladnosti RKFN2UZD3 9VS20 / 7409378 , 0.17MB , pdfUK Izjava o sukladnosti RKFN2UZD3 9VS20 / 7409378 , 0.14MB , pdfREACH Izjava o sukladnosti RKFN2UZD3 9VS20 / 7409378 , 0.12MB , pdfRoHS Izjava o sukladnosti RKFN2UZD3 9VS20 / 7409378 , 0.13MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfUpute za montažu Upute za montažu kazeta RK(F)N2UZD3 , 0.10MB , pdfUpute za uporabu Upute za uporabu PF-G , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
