Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik 105 | 150 | 20 | 105 | Potopni tubus | 9

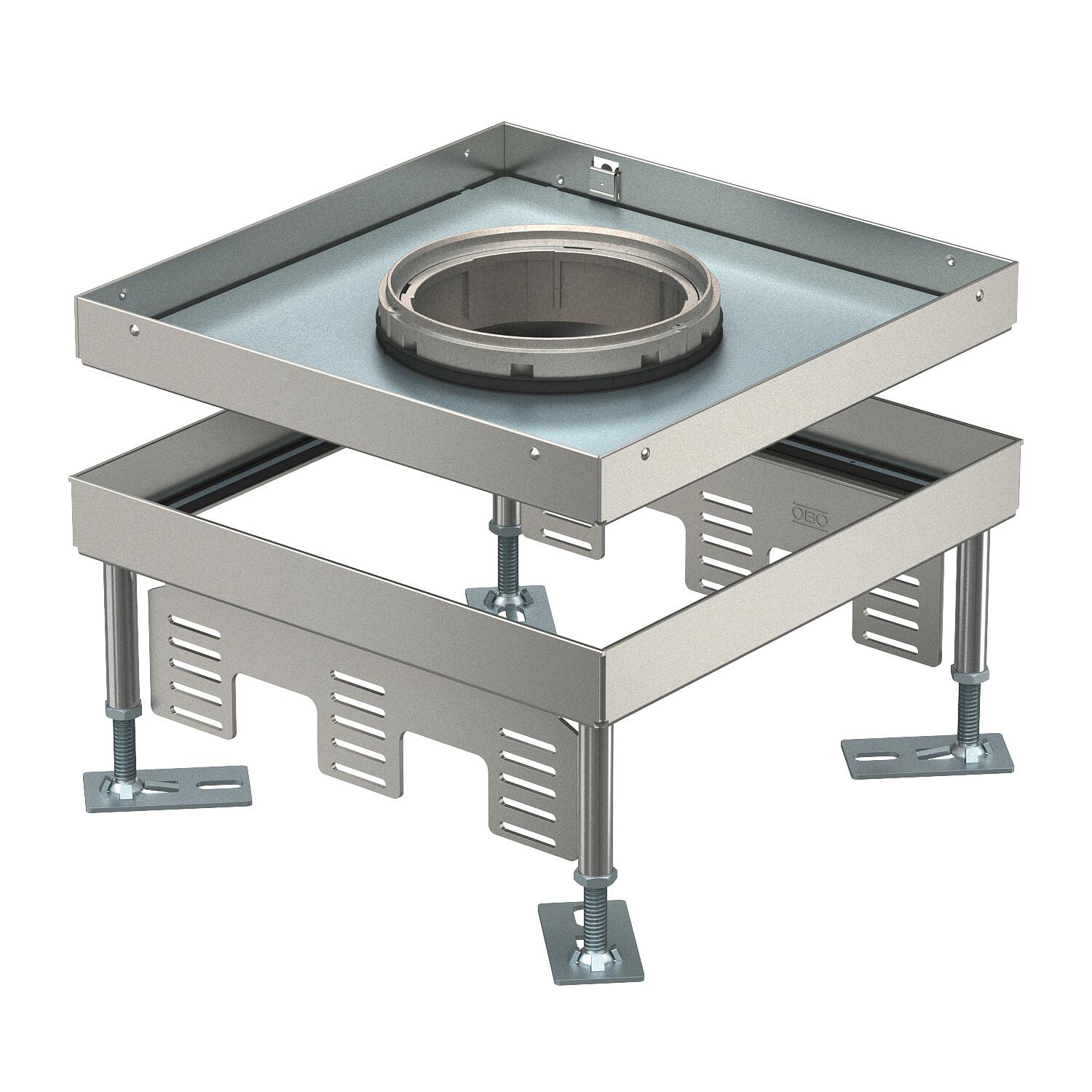

Nivelirajuća kazeta za tubus, RKFN, nehrđajući čelik

Brt. art. 7408980 | EAN 4012197278175

Brt. art. / Tip

Min. visina poda

Maks. visina poda

Debljina podne obloge

Mjera h

Izvedba izlaza za kabele	Potopni tubus

Nazivna veličina za ugradbene elemente	9

Opis proizvoda

Opis proizvoda

Nivelirajuća kvadratna kazeta za tubus, veličine 9, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Prikladno samo za glatke podne obloge.

Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije sadržan u isporuci.
Nivelirajuća kvadratna kazeta za tubus, veličine 9, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Za montažu u podne kutije UZD 250, UZD 350 u kombinaciji s montažnim poklopcem DUG.../9. Prikladno samo za glatke podne obloge.
Nivelirajuća kazeta, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5.

Tehnički podaci

Tehnički podaci

Broj izvoda vodiča	1
Broj ugradnih elemenata	12
Broj univerzalnih nosača	3 x UT4
CO2 otisak (GWP) od kolijevke do vrata	22,1925 kg CO2e / 1 Komad
Debljina podne obloge	20 mm

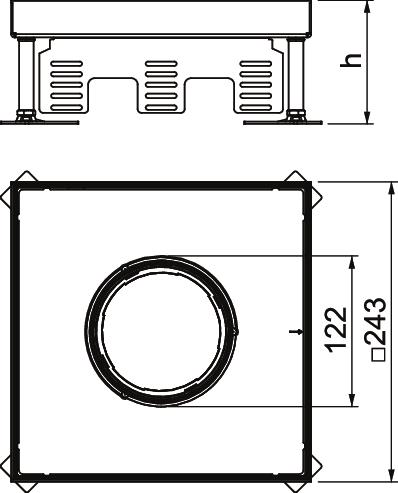

Dimenzija	243x243x100
Dubina za ugradnju	105 mm
Duljina	243 mm
Dužina ugradne mjere	244 mm
Izvedba	kvadratno
Izvedba izlaza za kabele	Potopni tubus
Maks. visina poda	150 mm
Materijal	Nehrđajući čelik
Min. područje niveliranja	105 mm
Min. visina poda	105 mm
Mjera h	105 mm
Nazivna veličina za ugradbene elemente	9
Norma	EN 50085-2-2

Nosač za prihvat ugradnih kutija	ne
Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	ne
Otvor u podu/montažni otvor	244x244
Područje niveliranja, maks.	150 mm
Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Širina	243 mm
Širina ugradne mjere	244 mm
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 5000 N
Visina	105 mm
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP55

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Maks. visina poda	Debljina podne obloge	Mjera h	Izvedba izlaza za kabele	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Potopni tubus	9	7408980	Komada	1 Komada
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Potopni tubus	9	7408982	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Nožica za niveliranje RKNEV2	RK NEV2 110	7405815	JM	1 JM
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete	TUK2 GV	7428140	Komada	1 Komada
Papučica za zvučnu izolaciju	SRS 4	7405798	Komada	4 Komada
Terrazzo-oplata za nivelirajuće kazete nazivne veličine 9	SK RK9	7404372	Komada	1 Komada
Prihvatni lim 350 nazivne veličine 9	DUG 350-3 9	7400513	Komada	1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm	UT4 45 4	7408727	Komada	1 Komada
