Nivelirajuća kazeta za revizijski otvor, nehrđajući čelik 140 | 25 | | R9

Nivelirajuća kazeta za revizijski otvor, nehrđajući čelik

Brt. art. 7409650 | EAN 4012197439415

Brt. art. / Tip

Min. visina poda	140 mm

Debljina podne obloge	25 mm

Nazivna veličina za ugradbene elemente	R9

Opis proizvoda

Opis proizvoda

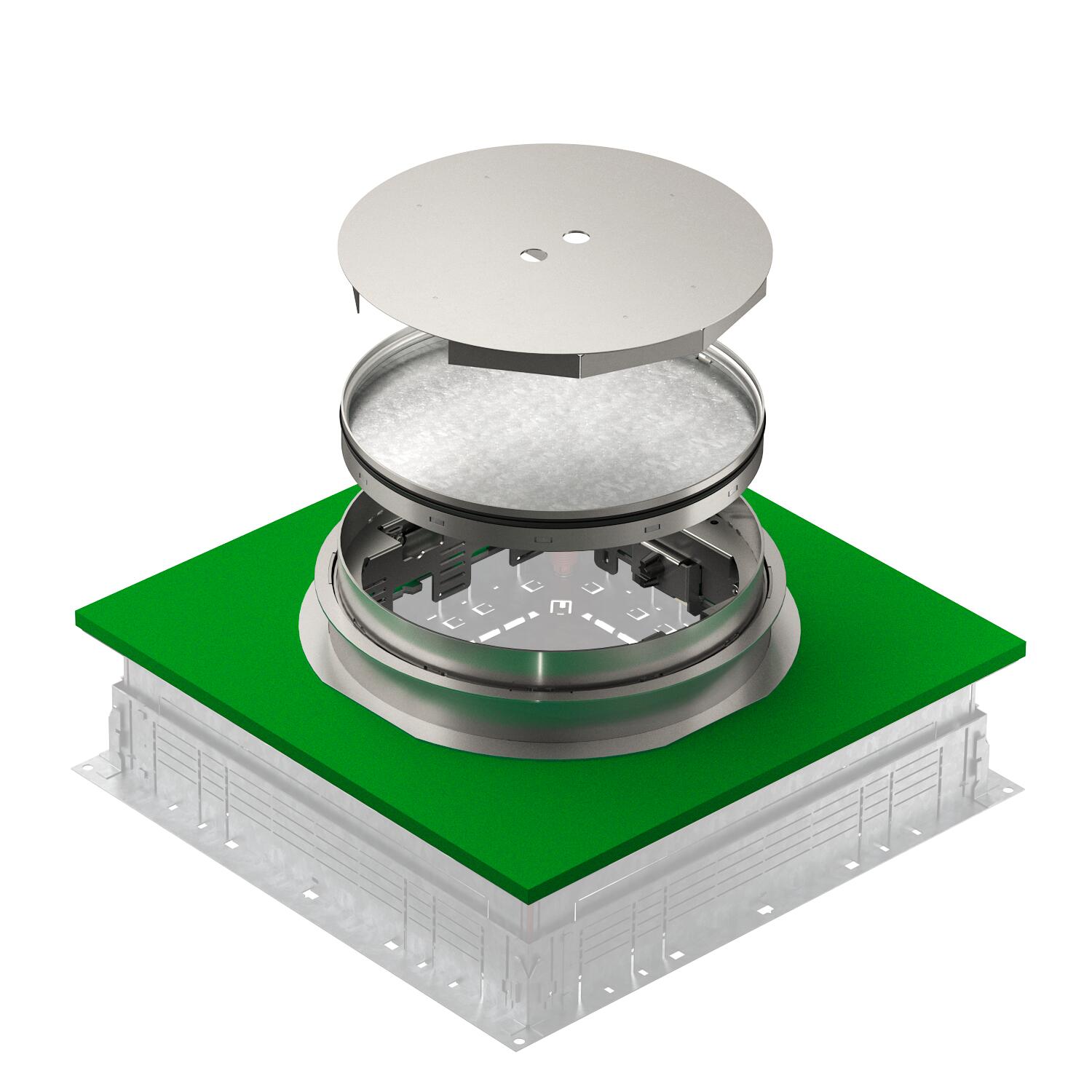

Nivelirajuća i odvojiva okrugla kazeta za ugradnju uređaja u ravnini s podom i bez spojeva u podne priključne kutije UZD 350-4 (minimalna dubina ugradnje 165 mm) / UGD55 350-3 (minimalna dubina ugradnje 140 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladno za podove sa suhim, vlažnim ili mokrim održavanjem. Kaseta se pomoću pričvrsnih kutnika učvršćuje u montažnom poklopcu tijekom radova na estrihu/terazzu te je u ugrađenom stanju odvojena od okolne konstrukcije u svim smjerovima. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm. Prikladno samo za glatke podne obloge.

Nivelirajuća kazeta sa slijepim poklopcem. U opsegu isporuke sadržani su aluminijski zaštitni poklopac za estrih (koji se može brusiti), odgovarajući montažni poklopac za fiksiranje oplate kazete i ISO-pregrada za odvajanje od podne priključne kutije.

Tehnički podaci

Tehnički podaci

Debljina podne obloge	25 mm

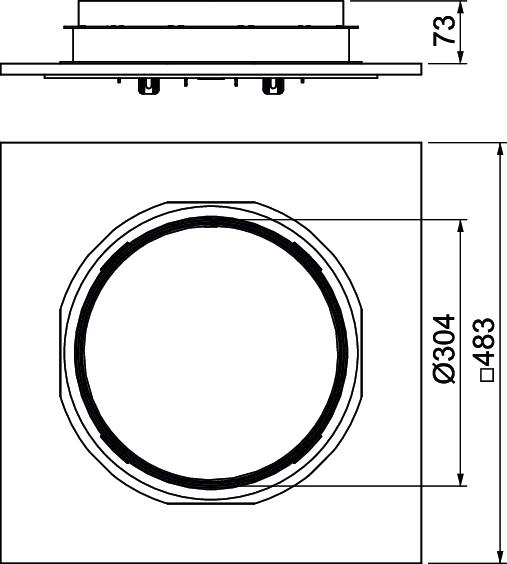

Dimenzija	Ø304x85
Dubina za ugradnju	140 mm
Izvedba	okruglo
Izvedba izlaza za kabele	Bez izvoda za kabele
Maks. debljina glazure	113 mm
Materijal	Nehrđajući čelik 1.4301
Min. debljina glazure	73 mm
Min. područje niveliranja	73 mm
Min. visina poda	140 mm
Nazivna veličina za ugradbene elemente	R9
Norma	EN 50085-2-2
Nosač za prihvat ugradnih kutija	ne

Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	da
Područje niveliranja, maks.	113 mm
Prikladno za ugradnju u dvostruki pod	ne
Prikladno za ugradnju u šuplji pod	ne
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 5000 N
Vrsta zaštite (IP) u korištenom stanju	IP00
Vrsta zaštite (IP) u nekorištenom stanju	IP44
