Nivelirajuća kazeta za revizijski otvor, nehrđajući čelik 136 | | 25 | | Bez izvoda za kabele | 9

Nivelirajuća kazeta za revizijski otvor, nehrđajući čelik

Brt. art. 7409601 | EAN 4012197369170

Brt. art. / Tip

Min. visina poda	136 mm

Debljina podne obloge	25 mm

Mjera h

Izvedba izlaza za kabele	Bez izvoda za kabele

Nazivna veličina za ugradbene elemente	9

Opis proizvoda

Opis proizvoda

Kvadratne nivelirajuće kazete, odvojive, za ugradnju elektroelemenata u kutije u razini poda i bez priljubnica UZD 250-4 (minimalna ugradbena dubina 161 mm) / UGD55 250-3 (minimalna ugradbena dubina 136 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladno za podove sa suhim, vlažnim ili mokrim održavanjem. Kaseta se pomoću pričvrsnih kutnika učvršćuje u montažnom poklopcu tijekom radova na estrihu/terazzu te je u ugrađenom stanju odvojena od okolne konstrukcije u svim smjerovima. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm. Prikladno samo za glatke podne obloge.
Nivelirajuća kazeta, slijepa, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.

Nivelirajuća kazeta sa slijepim poklopcem. U opsegu isporuke sadržani su aluminijski zaštitni poklopac za estrih (koji se može brusiti), odgovarajući montažni poklopac za fiksiranje oplate kazete i ISO-pregrada za odvajanje od podne priključne kutije.

Tehnički podaci

Tehnički podaci

Debljina podne obloge	25 mm
Dimenzija	243x243x118
Dubina za ugradnju	136 mm
Izvedba	kvadratno
Izvedba izlaza za kabele	Bez izvoda za kabele
Maks. debljina glazure	110 mm
Materijal	Nehrđajući čelik
Min. debljina glazure	69 mm
Min. područje niveliranja	69 mm
Min. visina poda	136 mm
Nazivna veličina za ugradbene elemente	9
Norma	EN 50085-2-2
Nosač za prihvat ugradnih kutija	ne

Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	da
Područje niveliranja, maks.	110 mm
Prikladno za ugradnju u dvostruki pod	ne
Prikladno za ugradnju u šuplji pod	ne
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 5000 N
Vrsta zaštite (IP) u korištenom stanju	IP00
Vrsta zaštite (IP) u nekorištenom stanju	IP55

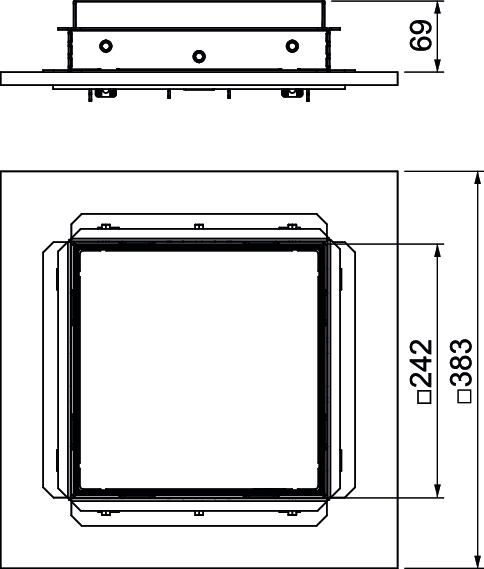

Dimenzije

Duljina	243 mm
Širina	243 mm

Visina	81 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	40,7164 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	40,7164 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
