Nivelirajuća kazeta za revizijski otvor, RKN, nehrđajući čelik 110 | 155 | 25 | 110 | Bez izvoda za kabele | 9

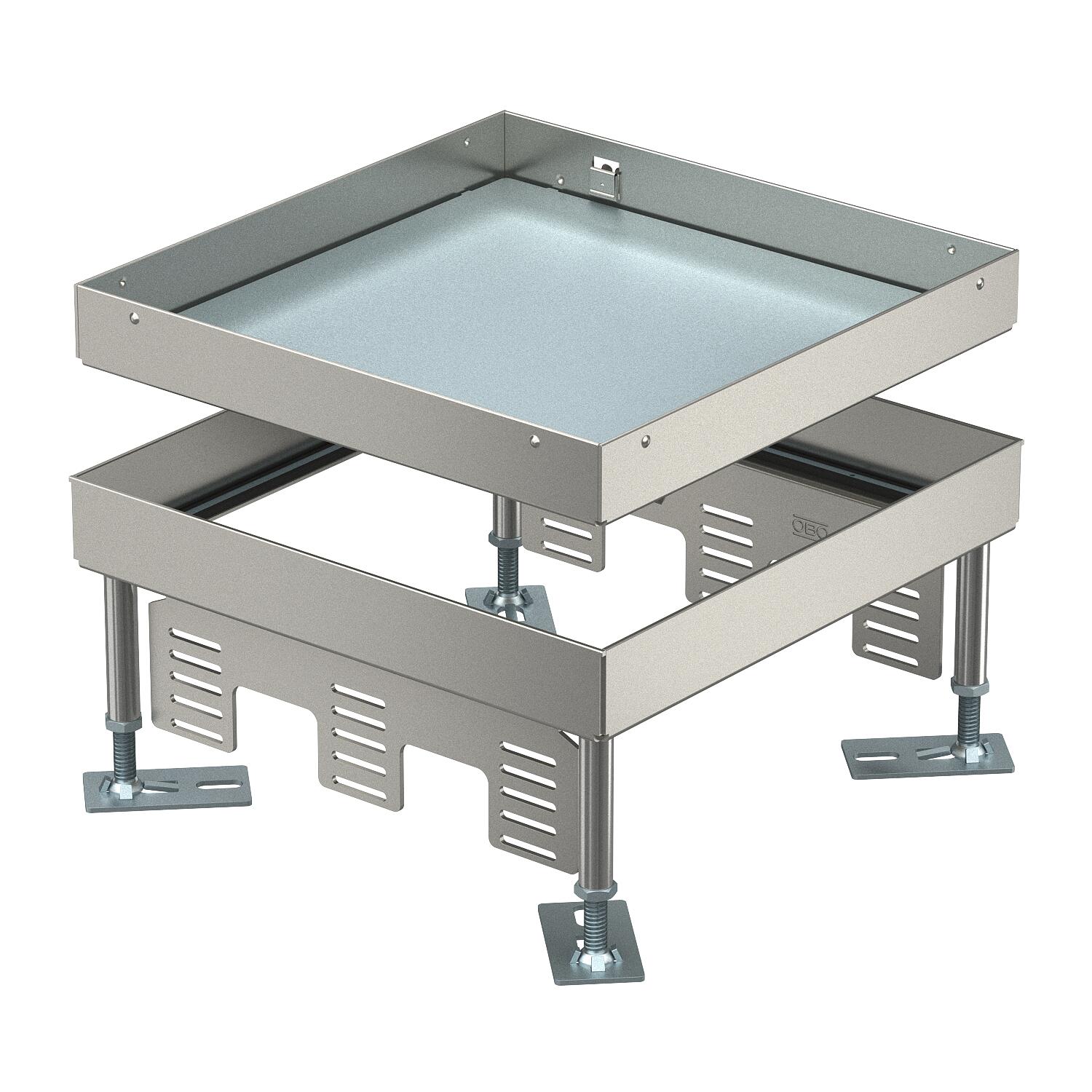

Nivelirajuća kazeta za revizijski otvor, RKN, nehrđajući čelik

Brt. art. 7408974 | EAN 4012197278168

Brt. art. / Tip

Min. visina poda

Maks. visina poda

Debljina podne obloge

Mjera h

Izvedba izlaza za kabele	Bez izvoda za kabele

Nazivna veličina za ugradbene elemente	9

Opis proizvoda

Opis proizvoda

Nivelirajuća kvadratna kazeta, slijepa, nazivne veličine 9, za revizijski otvor u sustavima podnih kanala, dvostrukim ili šupljim podovima, sa suhim ili mokrim održavanjem u zatvorenom prostoru. Prikladno samo za glatke podne obloge.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5.

Tehnički podaci

Tehnički podaci

Broj ugradnih kutija	3
Broj univerzalnih nosača	3 x UT4
Debljina podne obloge	25 mm
Dimenzija	243x243x105
Dubina za ugradnju	110 mm
Dužina ugradne mjere	244 mm
Izvedba	kvadratno
Izvedba izlaza za kabele	Bez izvoda za kabele
Maks. visina poda	155 mm
Materijal	Nehrđajući čelik
Min. područje niveliranja	110 mm
Min. visina poda	110 mm
Nazivna veličina za ugradbene elemente	9
Norma	EN 50085-2-2
Nosač za prihvat ugradnih kutija	ne

Odobrenja	VDE
Održavanje poda	mokro
Odvojivo	ne
Otvor u podu/montažni otvor	244x244
Područje niveliranja, maks.	155 mm
Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Širina ugradne mjere	244 mm
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT4
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 5000 N
Vrsta zaštite (IP) u korištenom stanju	IP00
Vrsta zaštite (IP) u nekorištenom stanju	IP55

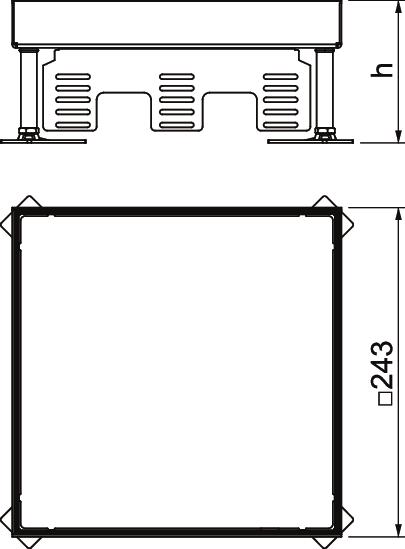

Dimenzije

Duljina	243 mm
Mjera h	110 mm

Širina	243 mm
Visina	110 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	21,5016 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	21,5016 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Maks. visina poda	Debljina podne obloge	Mjera h	Izvedba izlaza za kabele	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
RKN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Bez izvoda za kabele	9	7408970	Komada	1 Komada
RKN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Bez izvoda za kabele	9	7408974	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Nožica za niveliranje RKNEV2	RK NEV2 110	7405815	JM	1 JM
Papučica za zvučnu izolaciju	SRS 4	7405798	Komada	4 Komada
Prihvatni lim 350 nazivne veličine 9	DUG 350-3 9	7400513	Komada	1 Komada
