Nivelirajuća kazeta sa izvodom za kabele, nehrđajući čelik
Brt. art. 7409603 | EAN 4012197369187
- Opis proizvoda
-
Opis proizvodaKvadratne nivelirajuće kazete, odvojive, za ugradnju elektroelemenata u kutije u razini poda i bez priljubnica UZD 250-4 (minimalna ugradbena dubina 161 mm) / UGD55 250-3 (minimalna ugradbena dubina 136 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladan za podove sa suhim održavanjem. Kaseta se pomoću pričvrsnih kutnika učvršćuje u montažnom poklopcu tijekom radova na estrihu/terazzu te je u ugrađenom stanju odvojena od okolne konstrukcije u svim smjerovima. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm.
Nivelirajuća kazeta sa izvodom za kabele, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
Nivelirajuća kazeta sa izvodom za kabele. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. U opsegu isporuke sadržani su aluminijski zaštitni poklopac za estrih (koji se može brusiti), odgovarajući montažni poklopac za fiksiranje oplate kazete i ISO-pregrada za odvajanje od podne priključne kutije.
-
- Tehnički podaci
-
Tehnički podaci

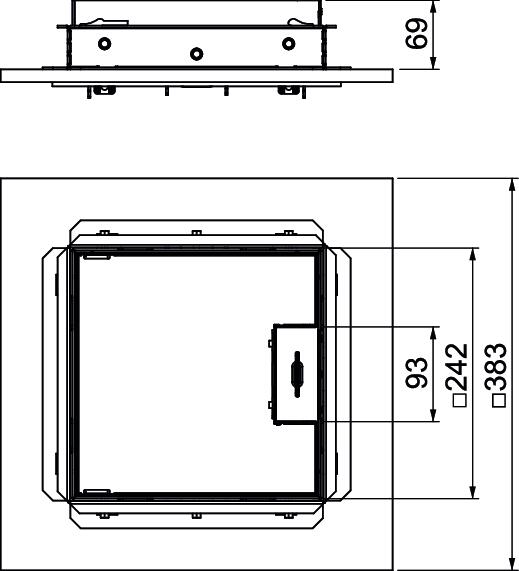

Broj izvoda vodiča 1 Broj ugradnih elemenata 12 Broj univerzalnih nosača 3 x UT4 Debljina podne obloge 25 mm Dimenzija 243x243x117 Dubina za ugradnju 136 mm Izvedba kvadratno Izvedba izlaza za kabele Zakretni izvod za kabele Maks. debljina glazure 110 mm Materijal Nehrđajući čelik Min. debljina glazure 69 mm Min. područje niveliranja 69 mm Min. visina poda 136 mm Nazivna veličina za ugradbene elemente 9 Norma EN 50085-2-2 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda suho Odvojivo da Područje niveliranja, maks. 110 mm Prikladno za ugradnju u dvostruki pod ne Prikladno za ugradnju u šuplji pod ne Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Dimenzije
Duljina 243 mm Širina 243 mm Visina 81 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 41,6865 kg CO2e / 1 Komad CO₂ Footprint (GWP) 41,6865 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
Podatkovni list TRKSN 9 VS 250 / 7409603 , 0.26MB , pdfSigurnosno-tehnički list TRKSN 9 VS 250 / 7409603 , 0.05MB , pdfEU izjava o sukladnosti TRKSN 9 VS 250 / 7409603 , 0.11MB , pdfREACH Izjava o sukladnosti TRKSN 9 VS 250 / 7409603 , 0.12MB , pdfRoHS Izjava o sukladnosti TRKSN 9 VS 250 / 7409603 , 0.13MB , pdf
