Nivelirajuća kazeta sa izvodom za kabele RKSNUZD3, nehrđajući čelik 110 | 95 | 25 | 4

Nivelirajuća kazeta sa izvodom za kabele RKSNUZD3, nehrđajući čelik

Brt. art. 7409230 | EAN 4012195867272

Brt. art. / Tip

Min. visina poda

Mjera h

Debljina podne obloge

Nazivna veličina za ugradbene elemente	4

Opis proizvoda

Opis proizvoda

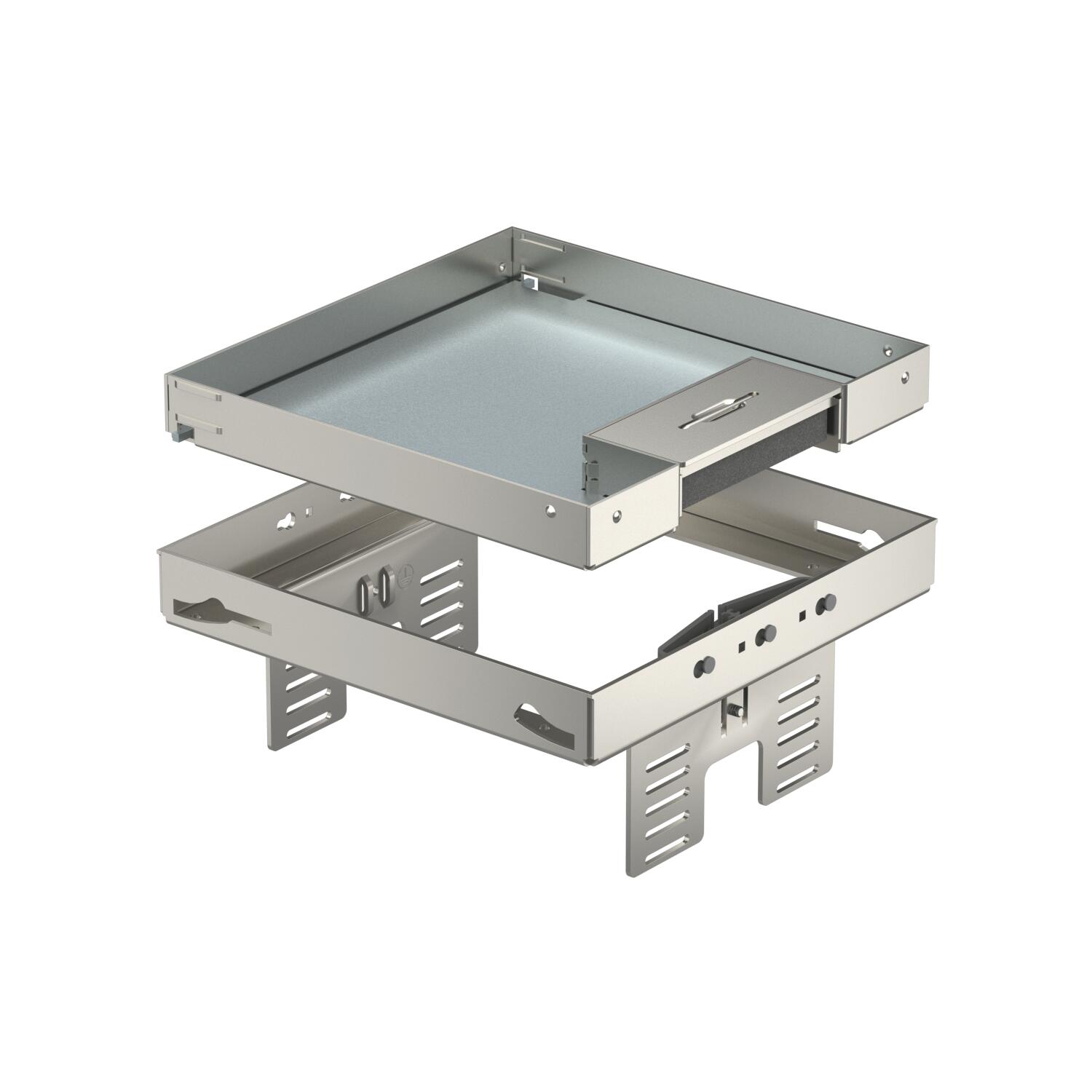

Nivelirajuća kazeta odvojena od poda, nazivne veličine 4, s izvodom za kabele, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../4 ili u UGD250-3/4 ili UGD350-3/4. Kazeta se montira pomoću kutnog elementa za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta sa izvodom za kabele, a 2 komore. Mogu se instalirati 2 pokrovne pločice APMT2. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.

Tehnički podaci

Tehnički podaci

Broj izvoda vodiča	1
Broj ugradnih elemenata	6
Broj ugradnih kutija	2
CO2 otisak (GWP) od kolijevke do vrata	15,0838 kg CO2e / 1 Komad
Debljina podne obloge	25 mm

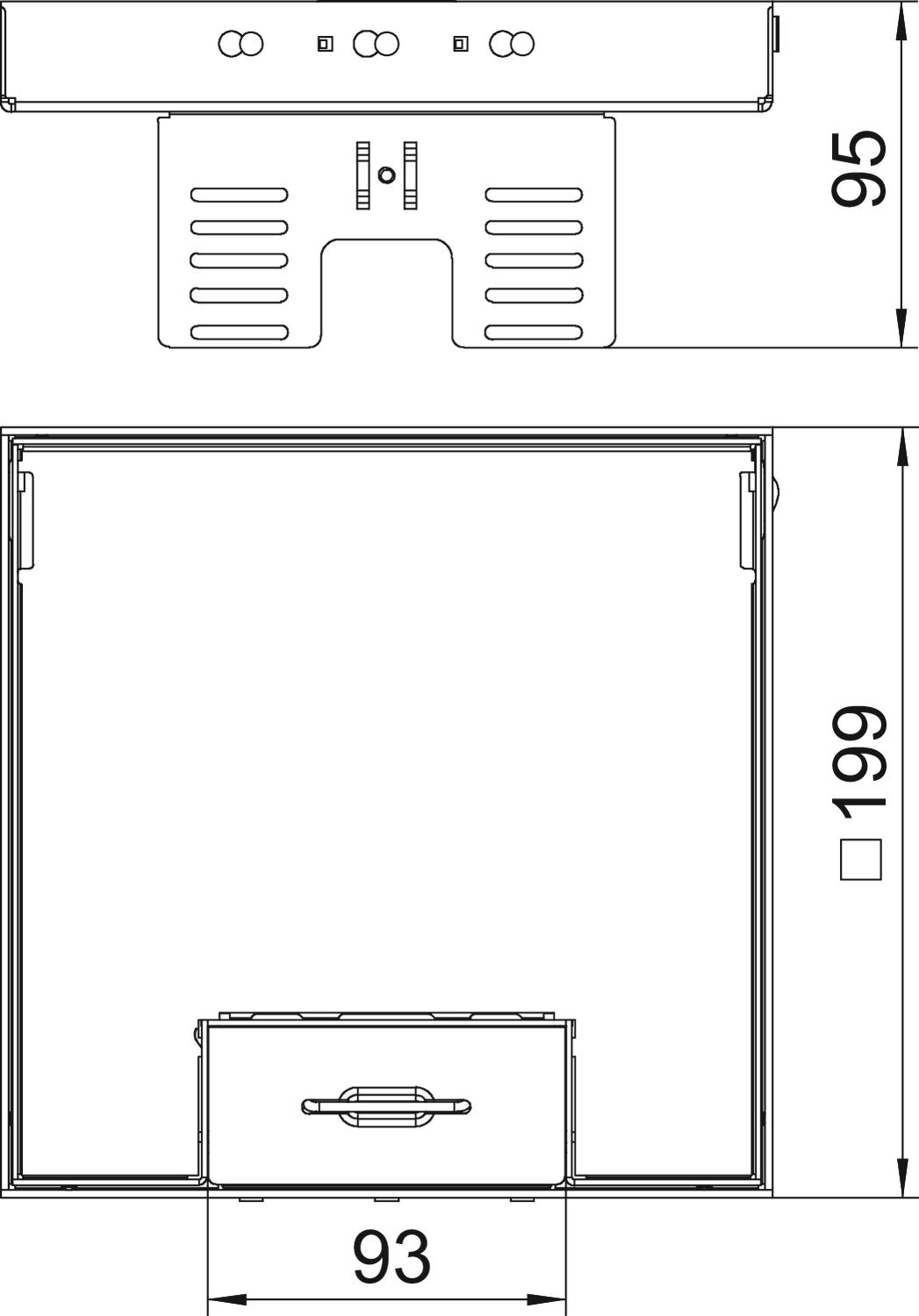

Dimenzija	200x200mm
Dubina za ugradnju	110 mm
Duljina	199 mm
Dužina ugradne mjere	201 mm
Izvedba	kvadratno
Izvedba izlaza za kabele	Zakretni izvod za kabele
Materijal	Nehrđajući čelik 1.4301
Min. visina poda	110 mm
Mjera h	95 mm
Nazivna veličina za ugradbene elemente	4
Norma	EN 50085-2-2

Nosač za prihvat ugradnih kutija	da
Odobrenja	VDE
Održavanje poda	suho
Odvojivo	da
Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Širina	199 mm
Širina ugradne mjere	201 mm
Stupanj zaštite IK-kod	IK10
Teška robusna izvedba	ne
Tip ugradnog sustava	UT3
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 3000 N
Visina	95 mm
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP40

Svi tipovi

Svi tipovi

Tip	Min. visina poda	Mjera h	Debljina podne obloge	Nazivna veličina za ugradbene elemente	Brt. art.	Količina	Min. pak.
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Komada	1 Komada
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3	NW 350-3 QK	7410544	Komada	1 Komada
Montažni poklopac za nivelirajuću kazetu veličine 4 u podignutom podu	DUG RK UAN 4	7428544	Komada	1 Komada
Prihvatni lim 350 nazivne veličine 4	DUG 350-3 4	7400505	Komada	1 Komada
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm	UT3 45 3	7408723	Komada	1 Komada
