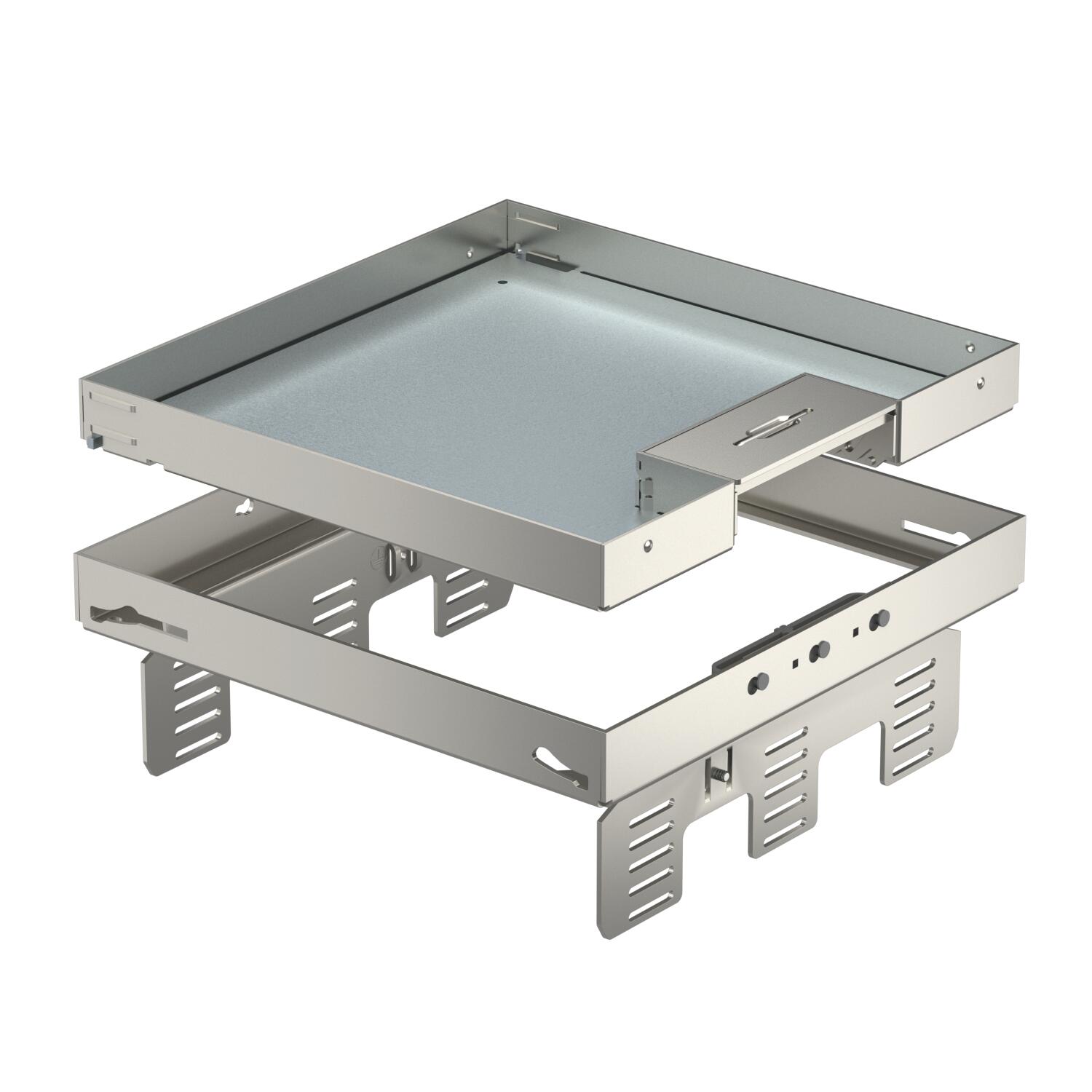

Nivelirajuća kazeta sa izvodom za kabele RKSNUZD3, nehrđajući čelik
Brt. art. 7409240 | EAN 4012195867333
- Opis proizvoda
-
Opis proizvodaNivelirajuća kazeta odvojena od poda, nazivne veličine 9, s izvodom za kabele, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../9 ili u UGD250-3/9 ili UGD350-3/9. Kazeta se montira pomoću kutnog elementa za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta sa izvodom za kabele, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT2. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

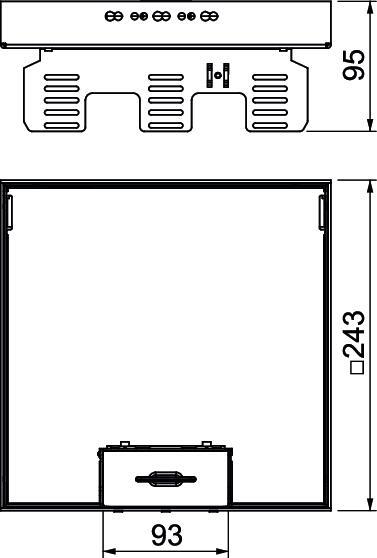

Broj izvoda vodiča 1 Broj ugradnih elemenata 12 Broj ugradnih kutija 3 CO2 otisak (GWP) od kolijevke do vrata 21,9883 kg CO2e / 1 Komad Debljina podne obloge 25 mm Dimenzija 243x243mm Dubina za ugradnju 110 mm Duljina 243 mm Dužina ugradne mjere 244 mm Izvedba kvadratno Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Nehrđajući čelik 1.4301 Min. visina poda 110 mm Mjera h 95 mm Nazivna veličina za ugradbene elemente 9 Norma EN 50085-2-2 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Odvojivo da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Širina 243 mm Širina ugradne mjere 244 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 3000 N Visina 95 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3
NW 350-3 QK 7410544 1 Komada
Terrazzo-oplata za nivelirajuće kazete nazivne veličine 9
SK RK9 7404372 1 Komada
Montažni poklopac za nivelirajuću kazetu veličine 9 u podignutom podu
DUG RK UAN 9 7428547 1 Komada
Prihvatni lim 350 nazivne veličine 9
DUG 350-3 9 7400513 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
Podatkovni list RKSN2 UZD3 9VS25 / 7409240 , 0.20MB , pdfSigurnosno-tehnički list RKSN2 UZD3 9VS25 / 7409240 , 0.05MB , pdfEU izjava o sukladnosti RKSN2 UZD3 9VS25 / 7409240 , 0.16MB , pdfUK Izjava o sukladnosti RKSN2 UZD3 9VS25 / 7409240 , 0.14MB , pdfREACH Izjava o sukladnosti RKSN2 UZD3 9VS25 / 7409240 , 0.12MB , pdfRoHS Izjava o sukladnosti RKSN2 UZD3 9VS25 / 7409240 , 0.13MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfUpute za montažu Upute za montažu RKSN2 UZD , 0.07MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
