Mrežna polica za veća opterećenja SGR 55 A2
Brt. art. 6000917 | EAN 4012196622139
- Opis proizvoda
-

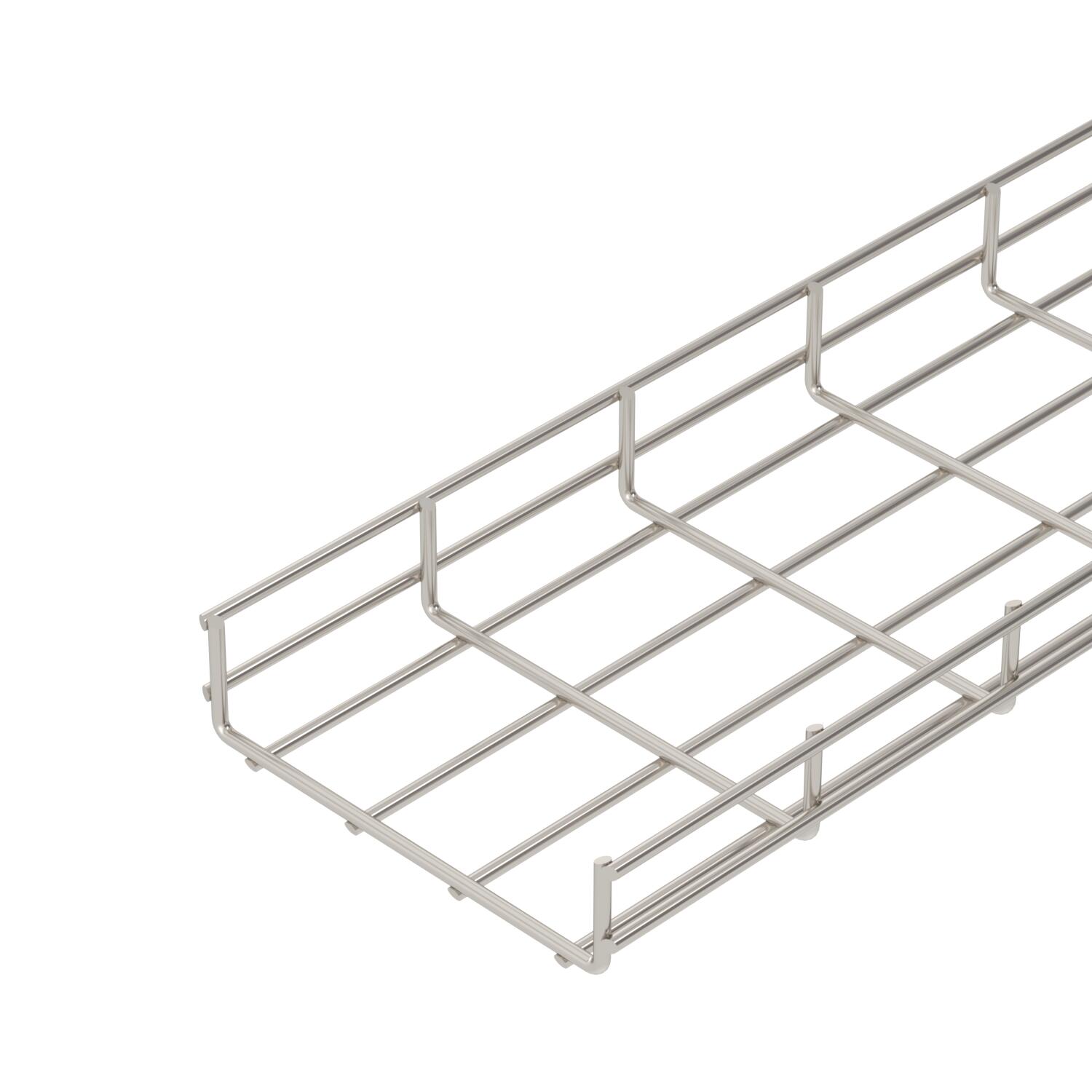

Opis proizvodaMrežna polica od zavarenih čeličnih žica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

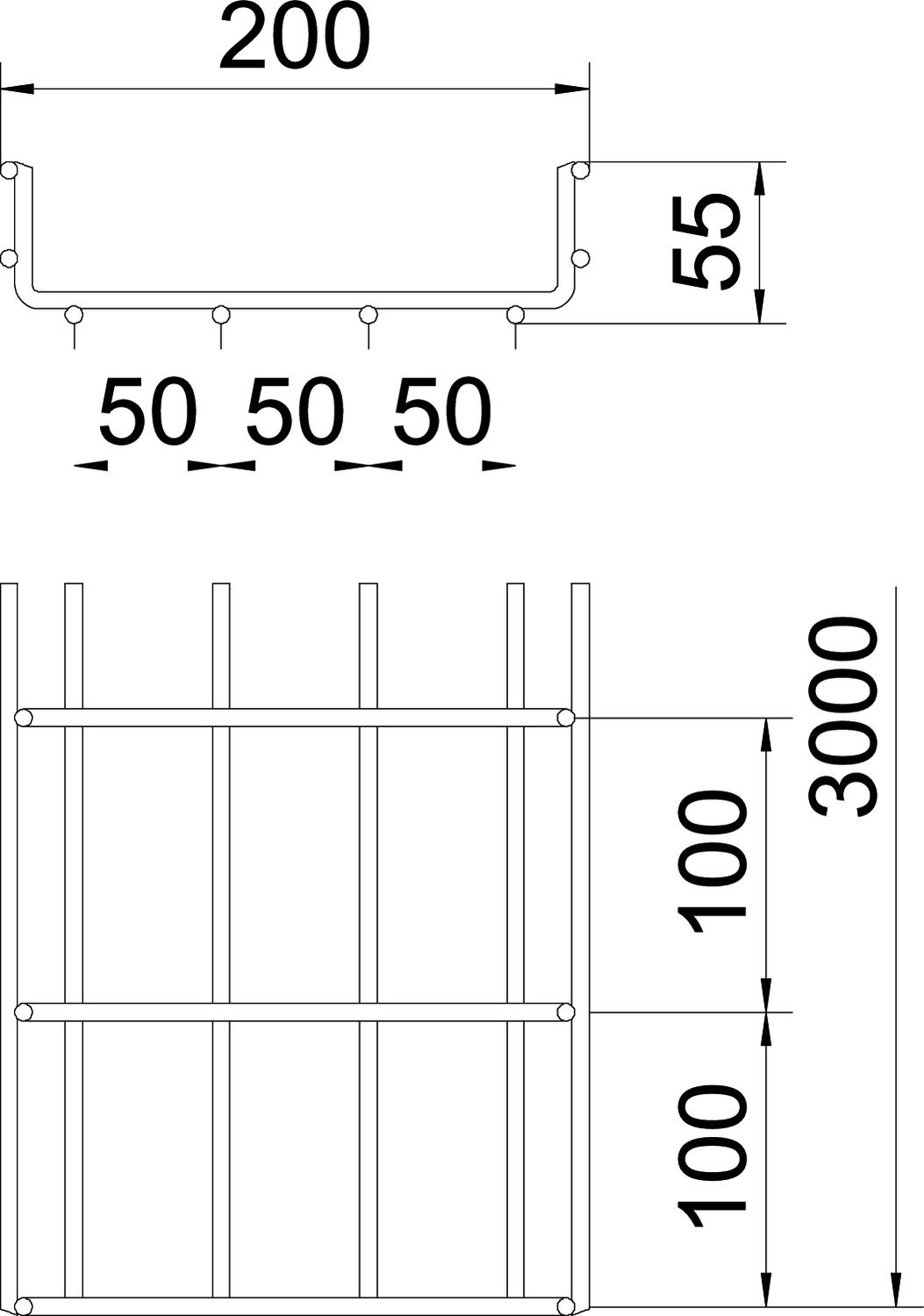

Širina petlje iznosi 50 x 100 mm.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik Dimenzija 55x200x3000 Izvedba spojnice bez spojnice Korisni presjek 87 cm² Korisni presjek 8700 mm² Materijal Nehrđajući čelik 1.4301 Oblik profila U-oblik Površina površina naknadno obrađena Promjer žice 6 mm Sukladno ROHS-u da Tip ispitivanja opterećenja prema IEC 61537 Tip II Vrsta spoja sustava nosača kabela navijano Dimenzije
Duljina 3000 mm Mjera B 200 mm Širina 7,87 in Širina 200 mm Visina 2,17 in Visina 55 mm Opterećenja
Razmak podupiranja 1,0m 2 kN/m Razmak podupiranja 1,5m 1,15 kN/m Razmak podupiranja 2,0m 0,75 kN/m Razmak podupiranja 2,5m 0,5 kN/m Razmak podupiranja 3,0m 0,4 kN/m CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 11,7827 kg CO2e / 1 Metar CO₂ Footprint (GWP) 11,7827 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit Metar Declared Unit Quantity 1 Tehnički podaci
Dijagram opterećenja mrežne police tip SGR 55
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Spojnica A2
GUV 6 A2 6016574 20 Komada
Poklopac, neperforiran
DRLU 200 A2 6052831 3 m Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Pregrada 45 A2
TSG 45 A2 6062025 3 m
Kopča za poklopac, univerzalna A2
DKU A2 6065600 20 Komada - Preuzimanja
-
