Mrežna polica GR-Magic® 55 FT 3000 | 300 | 55 | 4,8 | 129 | da

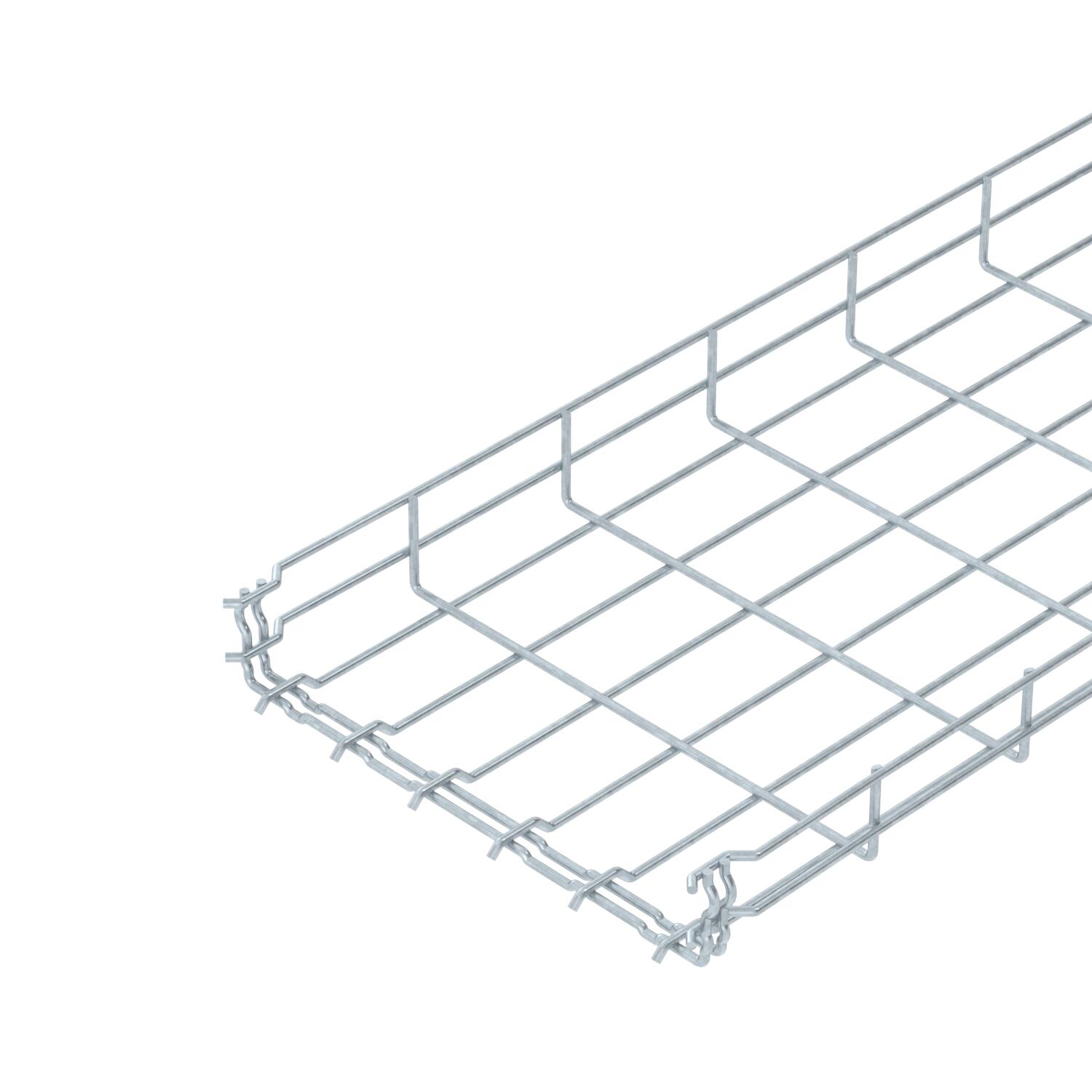

Mrežna polica GR-Magic® 55 FT

Brt. art. 6001424 | EAN 4012196815050

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	55 mm

Promjer žice

Korisni presjek

Očuvanje funkcije

Opis proizvoda

Opis proizvoda

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem. Detaljne informacije vezane uz UL klasifikaciju dostupne su u odgovarajućem odobrenju za ugradnju.

Za mrežnu policu nisu potrebne dodatne komponente za spajanje; polica se jednostavno utiskuje jedna u drugu. Širina petlje iznosi 50 × 100 mm (iznimka: GRM 55/50 = 20 × 100 mm).

Tehnički podaci

Tehnički podaci

bezvijčana spojnica	da
Boja	cink
Dimenzija	55x300x3000
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	12900 mm²
Korisni presjek	129 cm²
Materijal	Čelik

Nehrđajući plemeniti čelik, obrađen	ne
Oblik profila	U-oblik
Očuvanje funkcije	da
Površina	vruće pocinčano
Promjer žice	4,8 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od požara	Održavanje funkcionalnosti nosive konstrukcije za određene kabele

Dimenzije

Duljina	3000 mm
Mjera B	300 mm
Mjera H	58 mm
Širina	11,81 in

Širina	300 mm
Visina	55 mm
Visina	2,17 in

Opterećenja

Razmak podupiranja 1,0m	0,7 kN/m
Razmak podupiranja 1,5m	0,5 kN/m

Razmak podupiranja 2,0m	0,25 kN/m
Razmak podupiranja 2,5m	0,2 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	4,0718 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	4,0718 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1

Tehnički podaci

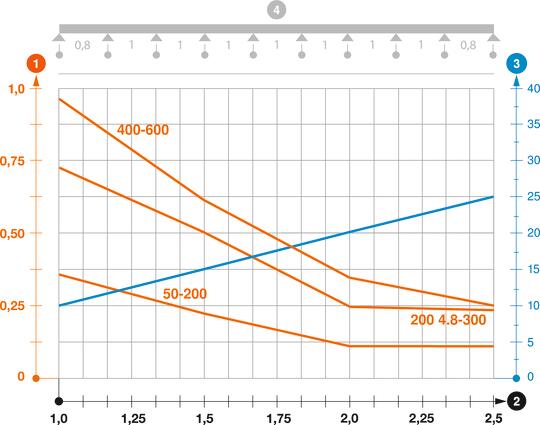

Dijagram opterećenja mrežnog kanala GR-Magic tipa GRM 55

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001436	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uskočni poklopac za mrežne police FT	DGRR 300 FT	6001828	m	3 m
Kutna spojnica FT	GEV 36 FT	6016723	Komada	20 Komada

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pričvrsnica za pričvršćenje pregrade	KS GR A2	6062282	Komada	30 Komada
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Rubni zaštitni lim za kabele FT	KAB GR FT	6220142	Komada	10 Komada
Adapter mrežastih nosača kablova za krovni držač voda	165 MBG HGRM	5218886	Komada	50 Komada
