Mrežna polica GR-Magic® 35 FT 3000 | 200 | 35 | 3,9 | 50,1 | ne

Mrežna polica GR-Magic® 35 FT

Brt. art. 6000073 | EAN 4012195037248

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	35 mm

Promjer žice

Korisni presjek

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

Mrežna polica visine 35 mm.

Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Za spajanje mrežnih police nisu potrebne dodatne komponente, police se jednostavno utaknu jedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 35/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

bezvijčana spojnica	da
Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	1,6947 kg CO2e / 1 Metar

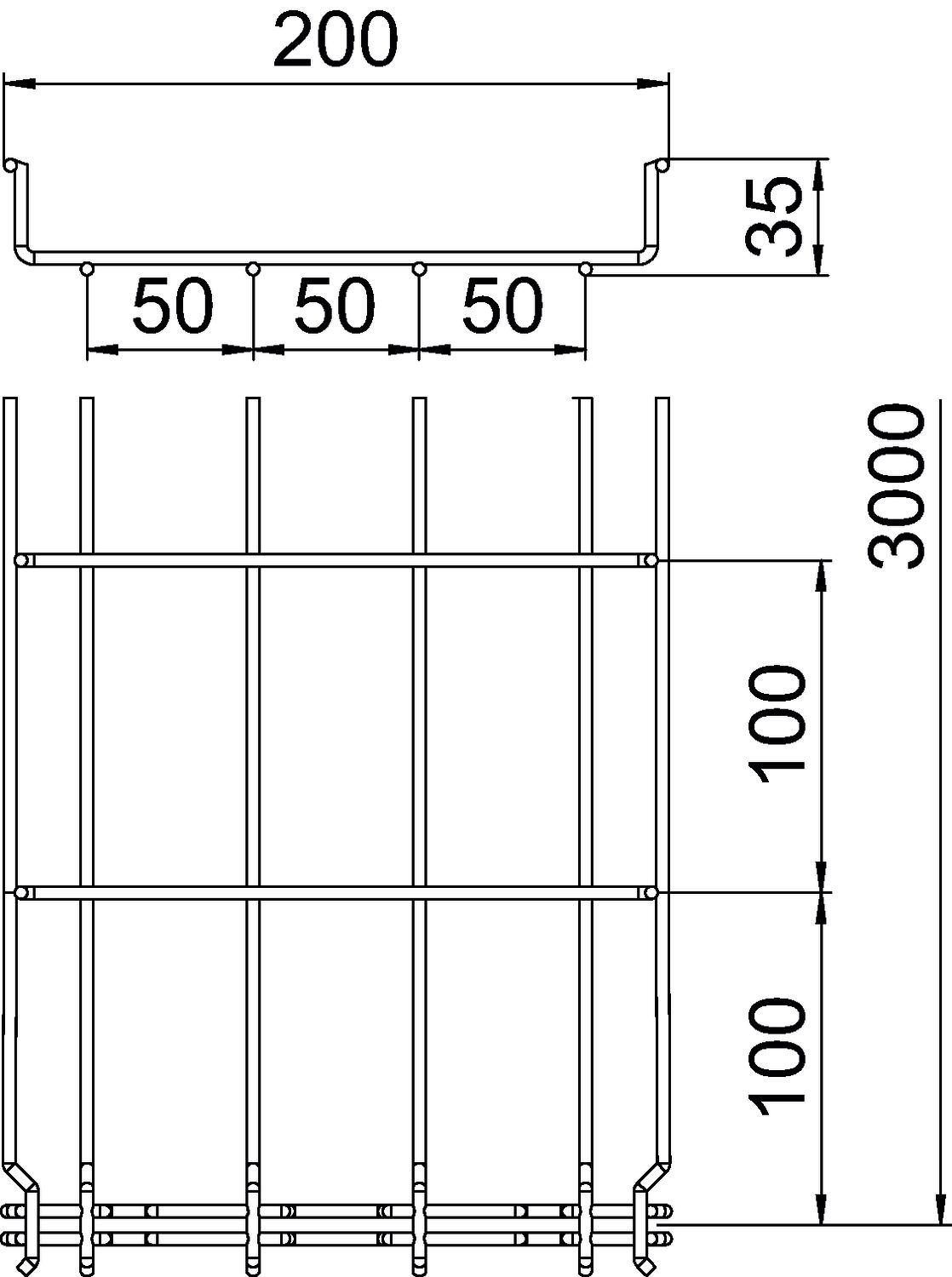

Dimenzija	35x200x3000
Duljina	3000 mm
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	50,1 cm²
Korisni presjek	7000 mm²
Materijal	Čelik
Mjera B	200 mm
Nehrđajući plemeniti čelik, obrađen	ne

Oblik profila	U-oblik
Očuvanje funkcije	ne
Površina	vruće pocinčano
Promjer žice	3,9 mm
Razmak podupiranja 1,0m	0,3 kN/m
Razmak podupiranja 1,5m	0,14 kN/m
Razmak podupiranja 2,0m	0,3 kN/m
Širina	200 mm
Širina	7,87 in
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	1,38 in
Visina	35 mm
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom

Tehnički podaci

Dijagram opterećenja mrežne police GR-Magic tipa GRM 35

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000071	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000075	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uskočni poklopac za mrežne police FT	DGRR 200 FT	6001826	m	3 m
Kutna spojnica FT	GEV 36 FT	6016723	Komada	20 Komada

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pričvrsnica za pričvršćenje pregrade	KS GR A2	6062282	Komada	30 Komada
Pregrada 30 DD	TSG 30 DD	6062314	m	3 m
Rubni zaštitni lim za kabele FT	KAB GR FT	6220142	Komada	10 Komada
Adapter mrežastih nosača kablova za krovni držač voda	165 MBG HGRM	5218886	Komada	50 Komada
