Luk s podesivim kutom 110 FS
Brt. art. 6037310 | EAN 4012197341169
- Opis proizvoda
-

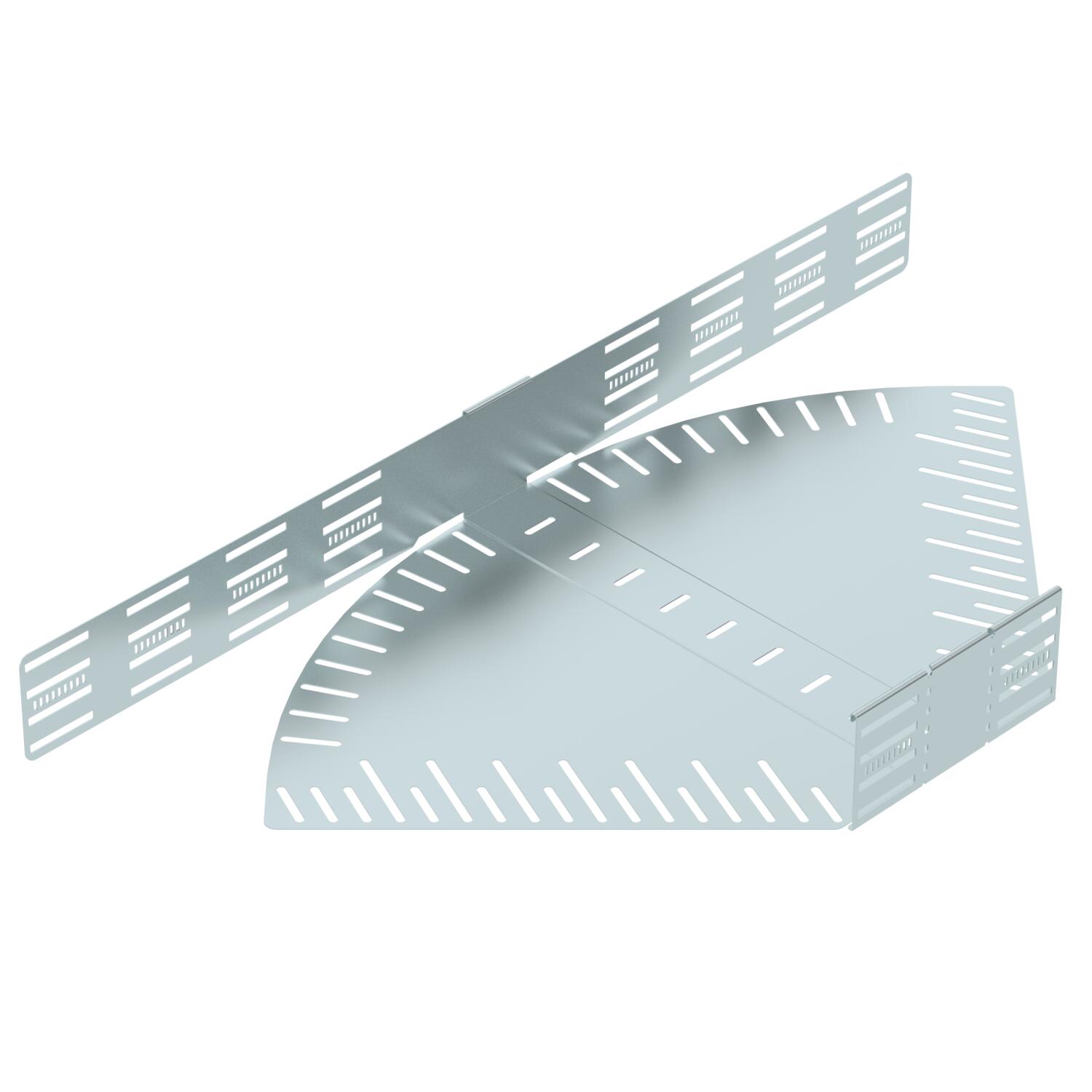

Opis proizvodaLuk s podesivim kutom za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 110 mm koje se mogu uglaviti i pričvrstiti vijcima. Podesivi kut 0 - 90°. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
-
- Tehnički podaci
-
Tehnički podaci

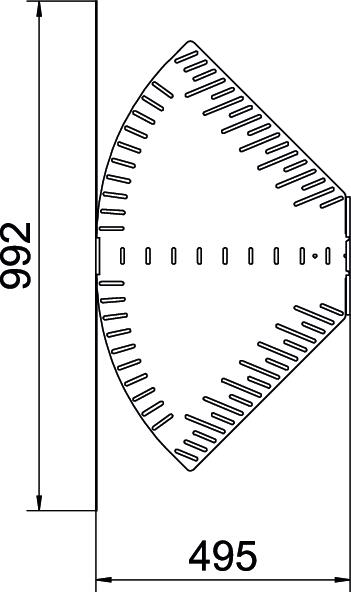

Bočna perforacija da Boja cink CO2 otisak (GWP) od kolijevke do vrata 15,0159 kg CO2e / 1 Komad Debljina lima 1,25 mm Debljina podnog lima 1,25 mm Debljina stranice 1,25 mm Dimenzija 110x500 Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Materijal Čelik Mjera B 500 mm Mjera L 992 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Oblik Kompletna lučna spojnica Očuvanje funkcije ne Površina pocinčano Preporučeni broj vijaka 24 St. Promjena smjera horizontalno S poklopcem ne Savijanje (kut) podesivo Širina 500 mm Temperaturno područje korištenja, maks. 120 °C Temperaturno područje korištenja, min. -20 °C Visina 110 mm Vrsta spoja sustava nosača kabela pričvršćeno vijcima/stezaljkama - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Dvostruka stezaljka za montažu tipskog komada A2
DOP A2 6035998 10 Komada - Preuzimanja
-
Podatkovni list RB W 150 FS / 6037310 , 0.19MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti RB W 150 FS / 6037310 , 0.13MB , pdfUK Izjava o sukladnosti RB W 150 FS / 6037310 , 0.09MB , pdfREACH Izjava o sukladnosti RB W 150 FS / 6037310 , 0.12MB , pdfRoHS Izjava o sukladnosti RB W 150 FS / 6037310 , 0.13MB , pdfUpute za montažu Latchable Magic cable tray systems , 12.24MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
