Luk od 90° 85 FS
Brt. art. 6036706 | EAN 4012197343477
- Opis proizvoda
-

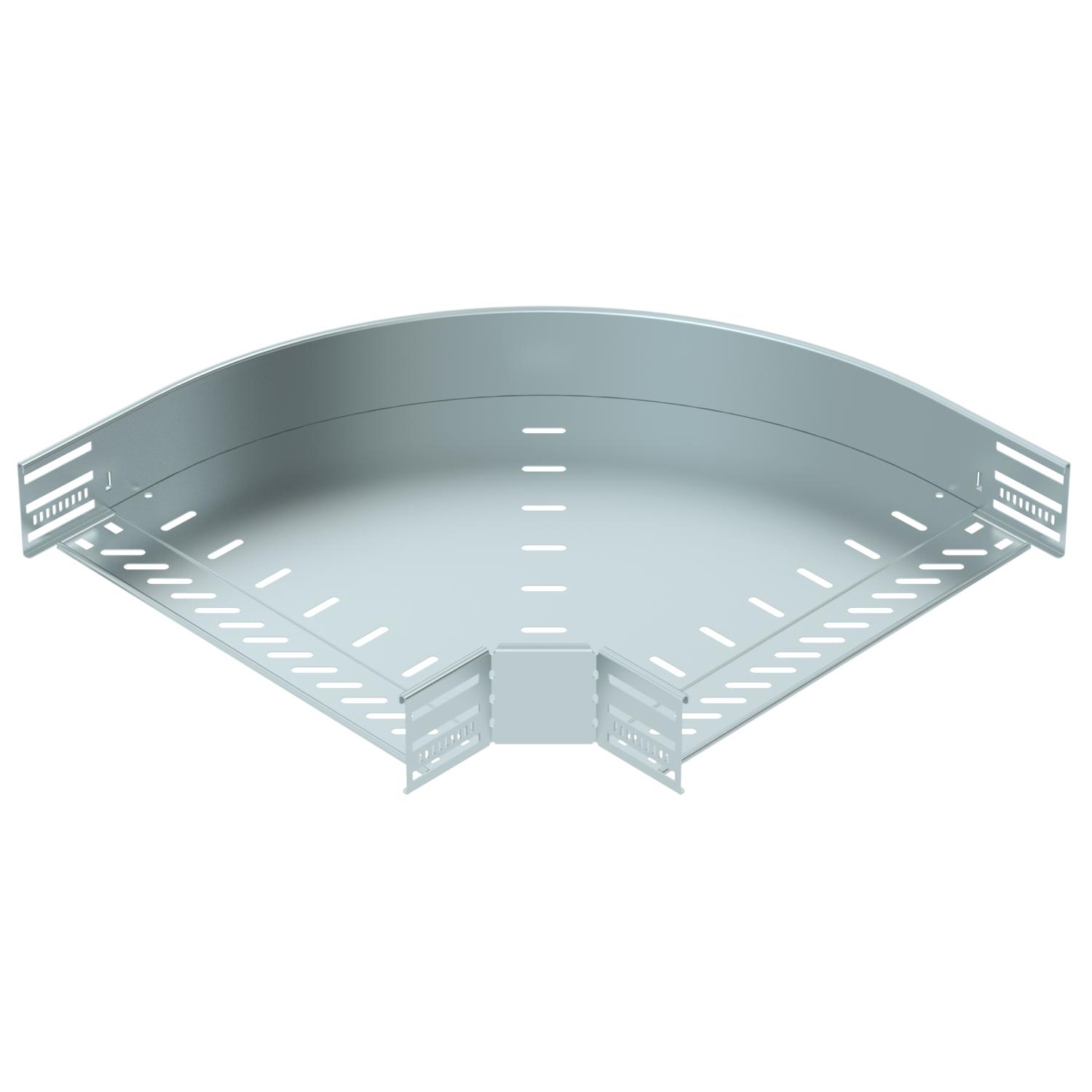

Opis proizvodaLuk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 85 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink Debljina lima 1 mm Debljina podnog lima 1 mm Debljina stranice 1,25 mm Dimenzija 85x400 Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Materijal Čelik Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Oblik Kruti kut Očuvanje funkcije ne Površina pocinčano Preporučeni broj vijaka 18 St. Promjena smjera horizontalno S poklopcem ne Savijanje (kut) 90° Temperaturno područje korištenja, maks. 120 °C Temperaturno područje korištenja, min. -20 °C Vrsta spoja sustava nosača kabela pričvršćeno vijcima/stezaljkama Dimenzije

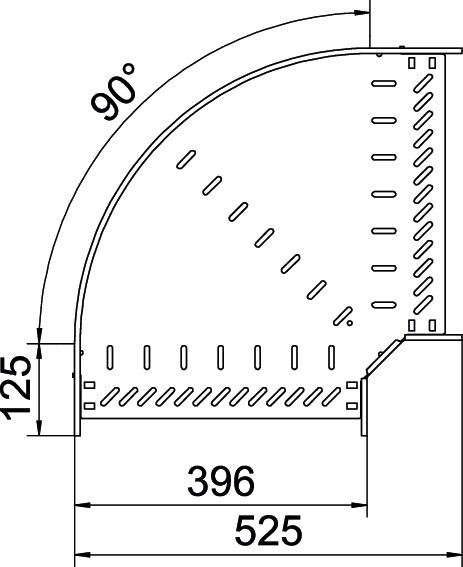

Mjera B 400 mm Mjera R 50 mm Širina 400 mm Visina 85 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 9,1561 kg CO2e / 1 Komad CO₂ Footprint (GWP) 9,1561 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
-
Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Poklopac za luk od 90° FS
RBD 90 400 FS 6036908 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Dvostruka stezaljka za montažu tipskog komada A2
DOP A2 6035998 10 Komada - Preuzimanja
-
Podatkovni list RB 90 840 FS / 6036706 , 0.19MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti RB 90 840 FS / 6036706 , 0.12MB , pdfUK Izjava o sukladnosti RB 90 840 FS / 6036706 , 0.09MB , pdfREACH Izjava o sukladnosti RB 90 840 FS / 6036706 , 0.12MB , pdfRoHS Izjava o sukladnosti RB 90 840 FS / 6036706 , 0.13MB , pdfUpute za montažu Latchable Magic cable tray systems , 12.24MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
