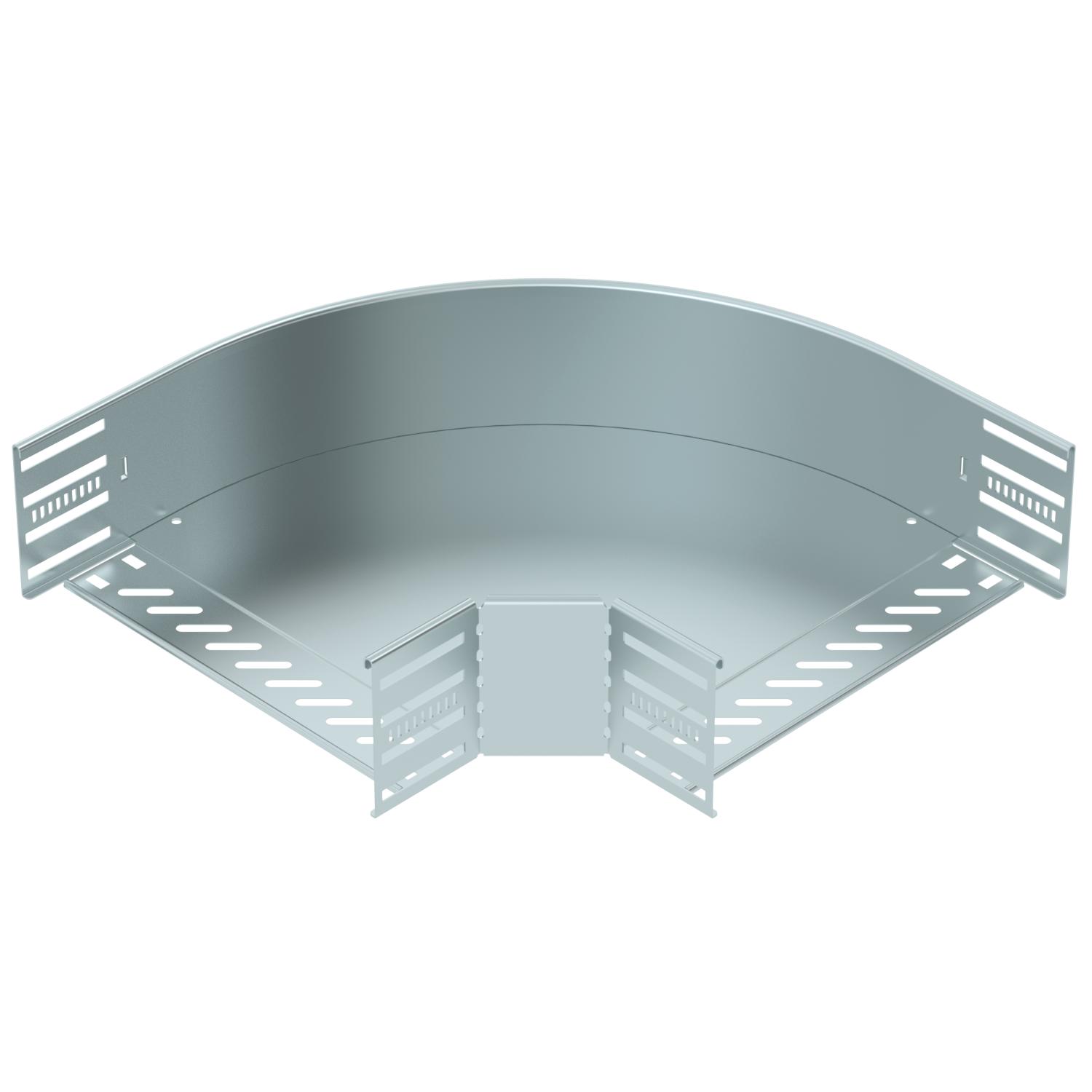

Luk od 90° 110 FS
Brt. art. 6036806 | EAN 4012197343651
- Opis proizvoda
-
Opis proizvodaLuk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 110 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink Debljina lima 0,8 mm Debljina podnog lima 0,8 mm Debljina stranice 1,25 mm Dimenzija 110x300 Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Materijal Čelik Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Oblik Kruti kut Očuvanje funkcije ne Površina pocinčano Preporučeni broj vijaka 22 St. Promjena smjera horizontalno S poklopcem ne Savijanje (kut) 90° Temperaturno područje korištenja, maks. 120 °C Temperaturno područje korištenja, min. -20 °C Vrsta spoja sustava nosača kabela pričvršćeno vijcima/stezaljkama Dimenzije

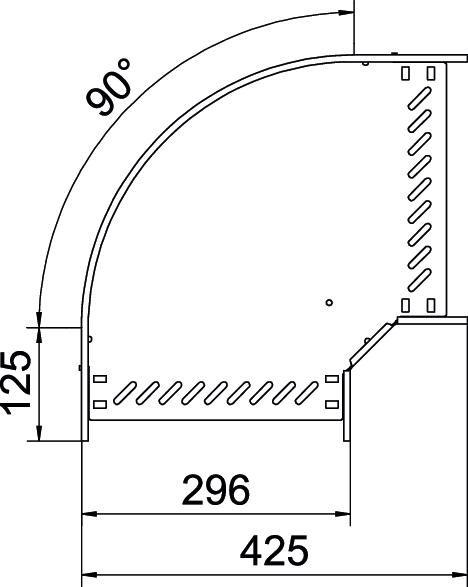

Mjera B 300 mm Mjera R 50 mm Širina 300 mm Visina 110 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 5,7784 kg CO2e / 1 Komad CO₂ Footprint (GWP) 5,7784 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
-
Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Poklopac za luk od 90° FS
RBD 90 300 FS 6036906 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Dvostruka stezaljka za montažu tipskog komada A2
DOP A2 6035998 10 Komada - Preuzimanja
-
Podatkovni list RB 90 130 FS / 6036806 , 0.19MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti RB 90 130 FS / 6036806 , 0.12MB , pdfUK Izjava o sukladnosti RB 90 130 FS / 6036806 , 0.09MB , pdfREACH Izjava o sukladnosti RB 90 130 FS / 6036806 , 0.12MB , pdfRoHS Izjava o sukladnosti RB 90 130 FS / 6036806 , 0.13MB , pdfUpute za montažu Latchable Magic cable tray systems , 12.24MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
