Lightning current arrester MCF-C 1 | 25 | ne | 440 | IP20

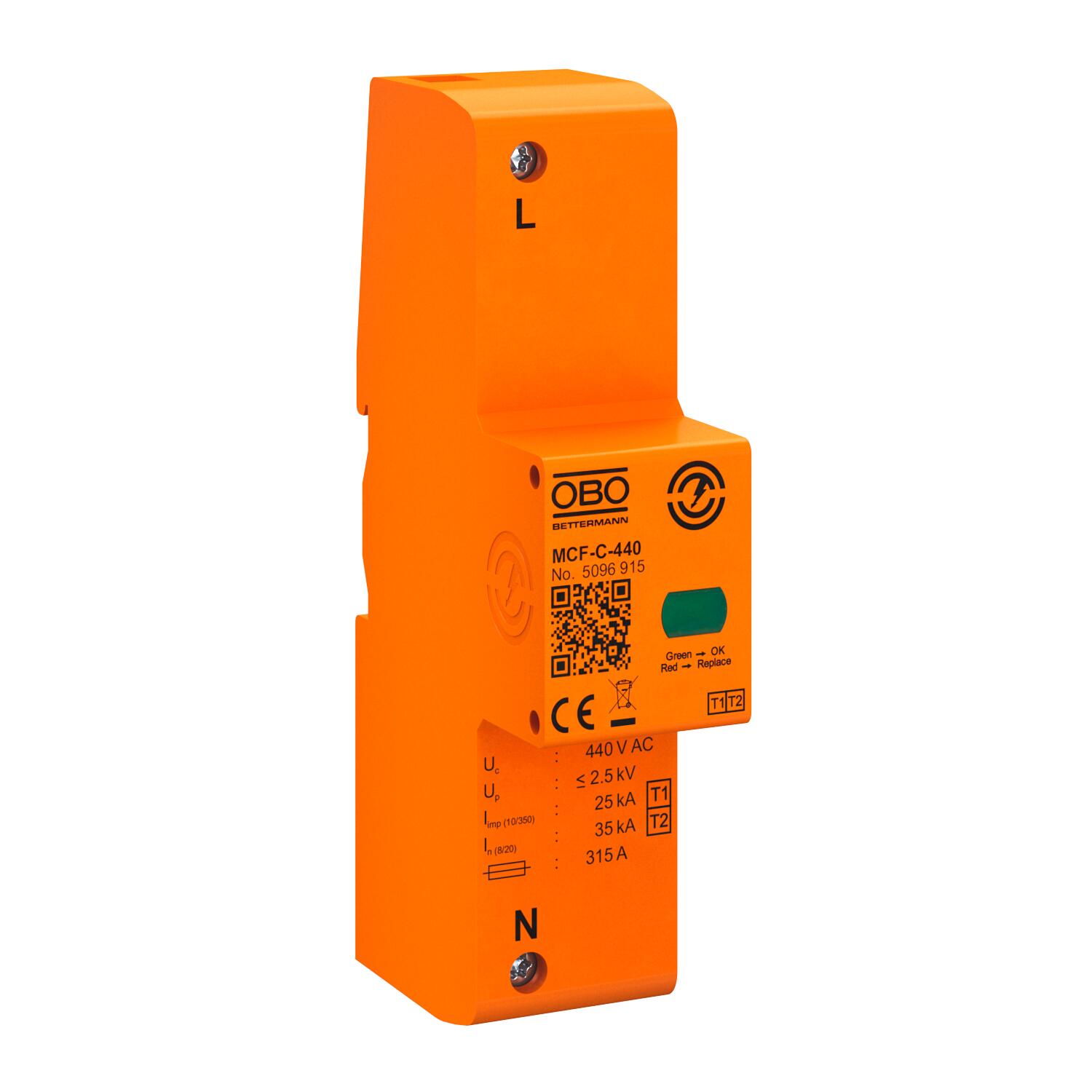

Lightning current arrester MCF-C

Brt. art. 5096915 | EAN 4012197431785

Brt. art. / Tip

Broj polova	1

Struja munje (10/350 μs)	25 kA

Daljinska signalizacija

Najviši trajni napon AC	440 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje tipa 1

• Razina zaštite <1,3 kV omogućuje zaštitu uređaja

• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)

• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno

• Prigušenje slijedne struje mreže 25 kA Ipeak, predosigurač do 500 A gL/gG

• Prikladan za područje ispred brojila (mogućnost instalacije odvodnika ispred brojila ovisi o pravilniku elektrodistributera)

• Oklopljeno iskrište

Primjena: industrijska postrojenja i građevine sa vanjskom zaštitom od udara munje najvišeg razreda I do IV.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Boja	narančasta
Broj polova	1
CO2 otisak (GWP) od kolijevke do vrata	0,6491 kg CO2e / 1 Komad
Daljinska signalizacija	ne
Dimenzija	440V

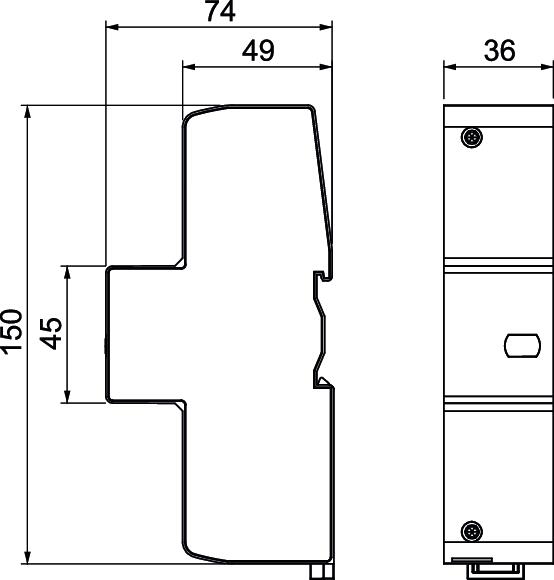

Duljina	150 mm
Integrirani predosigurač	ne
Ispitni razred tipa 1	da
Maks. presjek fleksibilnog vodiča (finožični)	3 AWG
Maks. presjek fleksibilnog vodiča (finožični)	25 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. vlažnost zraka	95 %
Maksimalni predosigurač	315 A gL/gG
Maksimalni predosigurač	315 A
Min. presjek fleksibilnog vodiča (finožični)	6 mm²
Min. presjek fleksibilnog vodiča (finožični)	10 AWG
Min. presjek krutog vodiča (jedno-/višežični)	6 mm²
Min. presjek krutog vodiča (jedno-/višežični)	10 AWG
Min. temperatura za obradu	-40 °C
Min. vlažnost zraka	5 %
Način montaže	Montažni profil 35 mm
Najviši trajni napon (L-N)	440 V
Najviši trajni napon AC	440 V
Nazivna odvodna struja (8/20 µs)	35 kA
Nazivna odvodna struja (8/20 µs) [L-N]	35 kA

Nazivni napon AC (50 / 60 Hz)	400 V
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	50 kA
Prikladno za vanjsku primjenu	ne
Razina zaštite [L-N]	≤2,5
Signalizacija na uređaju	optički
Širina	36 mm
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	25 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	da
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
TOV-napon [L-N] - fail safe mode - 120 min	760 V
TOV-napon [L-N] - withstand mode - 5 s	580 V
U skladu s EN 61643-11	tip 1+2
Visina	74,5 mm
