Križna spojnica za Rd 8-10 x Rd 16 Rd 8-10 x 16 | vruće pocinčano

morepic-1

morepic-2

morepic-3

Križna spojnica za Rd 8-10 x Rd 16

Brt. art. 5312809 | EAN 4012195418573

Brt. art. / Tip	5312809 / 253 10X16

Pripremljeno za	Rd 8-10 x 16 mm

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

• Odgovara zahtjevima prema VDE 0185-305-3 (IEC / EN 62305-3)
• Prikladna za: Rd 8-10 x SR 16 / FL 30
• S 4 šesterokutna vijka M8 x 25 i 4 šesterokutne matice M8 (F)

Tehnički podaci

Tehnički podaci

CO2 otisak (GWP) od kolijevke do vrata	0,5427 kg CO2e / 1 Komad
Dimenzija	8-10mm
Materijal	Čelik
Međupločica	ne
Mjera A	60 mm
Mjera B	60 mm

Opterećenje strujom munje	H/100 kA
Površina	vruće pocinčano
Prikladno za povezivanje	Okrugli vodič Rd 8-10 / Rd 16
Pripremljeno za	Rd 8-10 x 16 mm
Vrsta pričvrsnog vijka	Šesterokutni vijak
Vrsta spoja	Križna spojnica

Svi tipovi

Svi tipovi

Tip	Pripremljeno za	Površina	Brt. art.	Količina	Min. pak.
253 10X16	Rd 8-10 x 16 mm	vruće pocinčano	5312809	Komada	25 Komada

Preuzimanja

Podatkovni list 253 10X16 / 5312809 , 0.19MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Priručnik Priručnik Sustavi za uzemljenje , 2.10MB , pdf

Katalog Uzemljenje i izjednačenje potencijala , 16.24MB , pdf

EU izjava o sukladnosti 253 10X16 / 5312809 , 0.06MB , pdf

Preuzmi

REACH Izjava o sukladnosti 253 10X16 / 5312809 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti 253 10X16 / 5312809 , 0.13MB , pdf

Preuzmi

Pomoć pri odabiru Pomoća odabira za zemljana i prstenasta uzemljenja prema DIN 18014 , 0.18MB , pdf

Upute za montažu Upute za montažu i instalaciju Križna spojnica , 2.00MB , pdf

Preuzmi

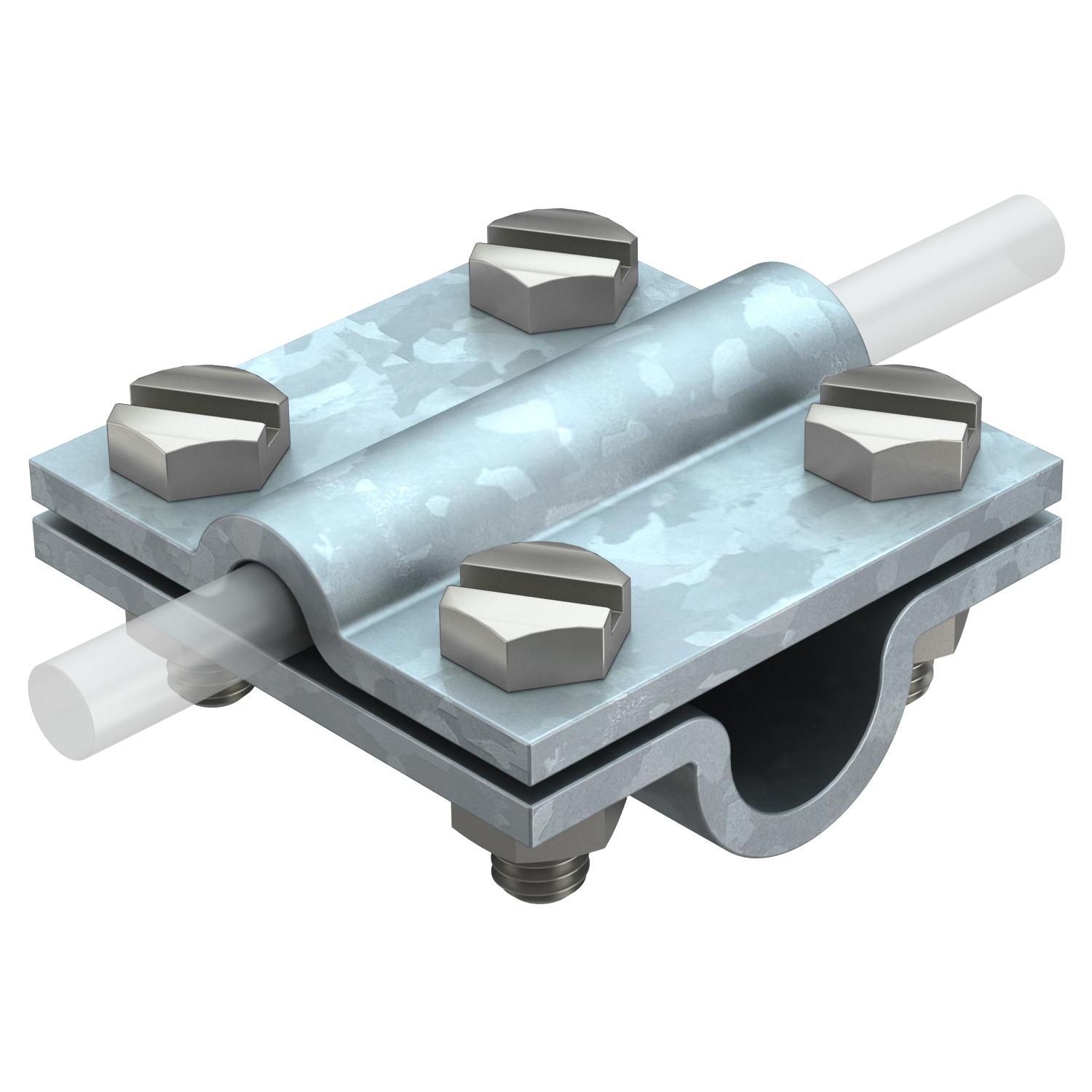

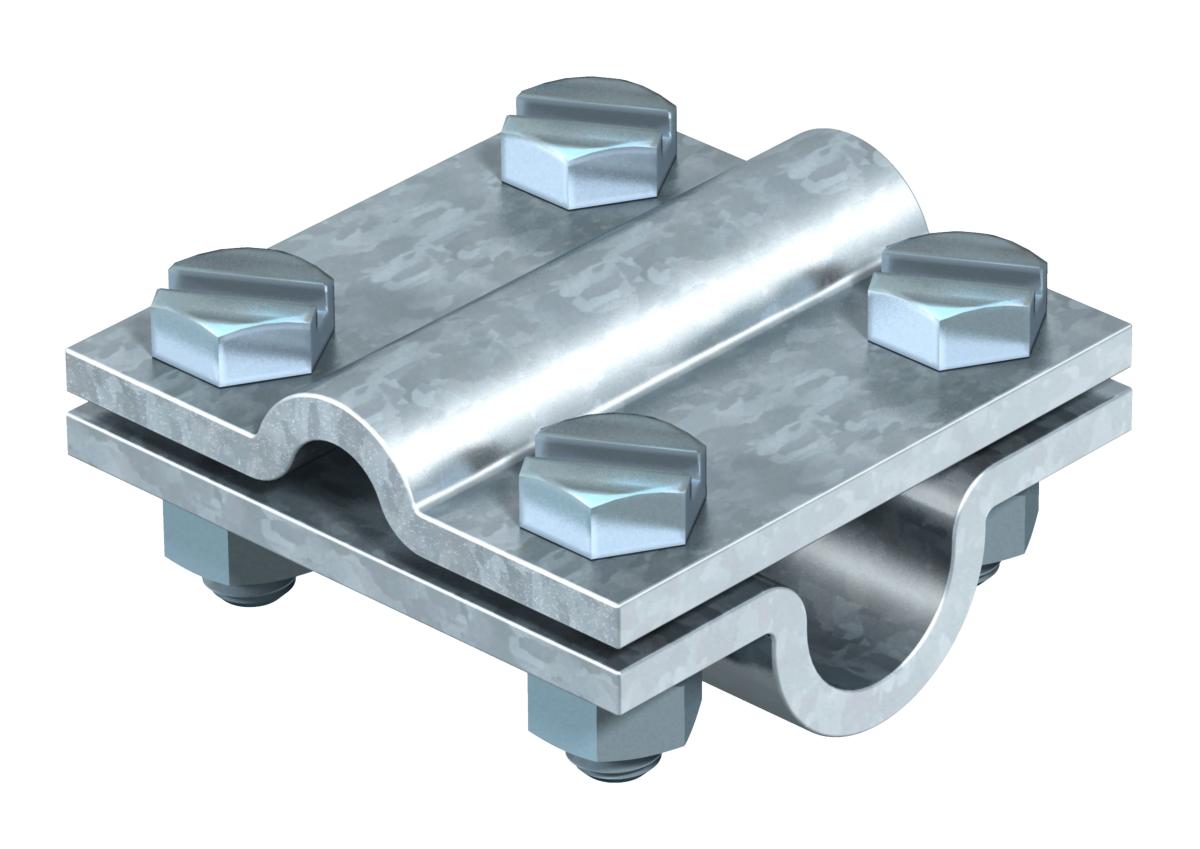

Grafički prikaz proizvoda 253 10X16 / 5312809, 63.59 kB, jpg

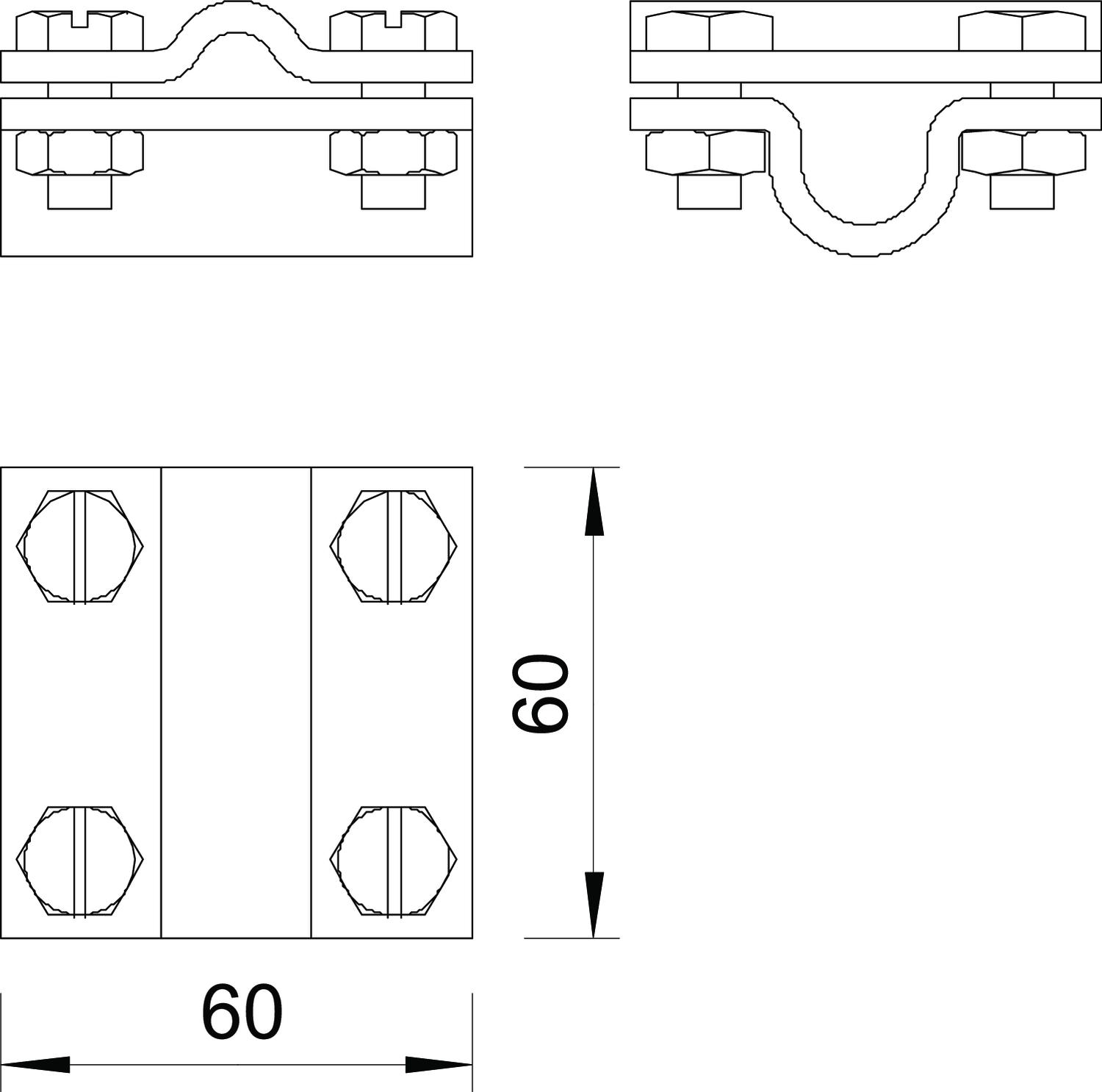

Dimenzionalni crtež 253 10X16 / 5312809, 80.56 kB, jpg
