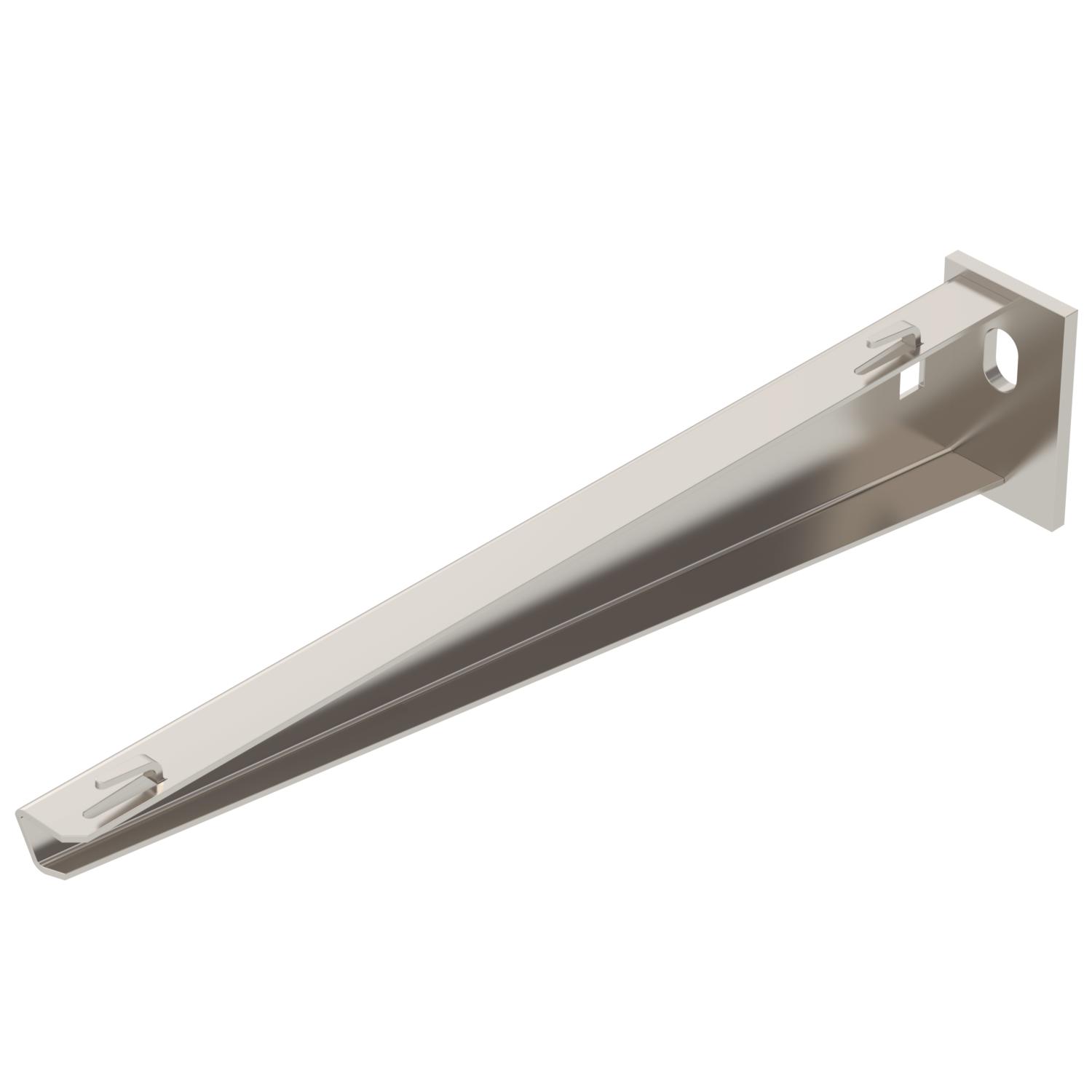

Konzola AWG 15 A2
Brt. art. 6420631 | EAN 4012195058427
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom za pričvršćenje mrežnih polica bez vijaka.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik Dimenzija B310mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Nehrđajući čelik 1.4301 Mjera A 40 mm Mjera B 310 mm Mjera H 65 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 11 mm Širina 310 mm Visina 65 mm za maks. širinu 300 mm za širinu min. 300 Tehnički podaci
Dijagram opterecenja za konzolu tipa AW G 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
- Preuzimanja
-
Podatkovni list AWG 15 31 A2 / 6420631 , 0.28MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AWG 15 31 A2 / 6420631 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) AWG 15 31 A2 / 6420631 , 1.48MB , pdfUK Izjava o sukladnosti AWG 15 31 A2 / 6420631 , 0.09MB , pdfREACH Izjava o sukladnosti AWG 15 31 A2 / 6420631 , 0.12MB , pdfRoHS Izjava o sukladnosti AWG 15 31 A2 / 6420631 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
