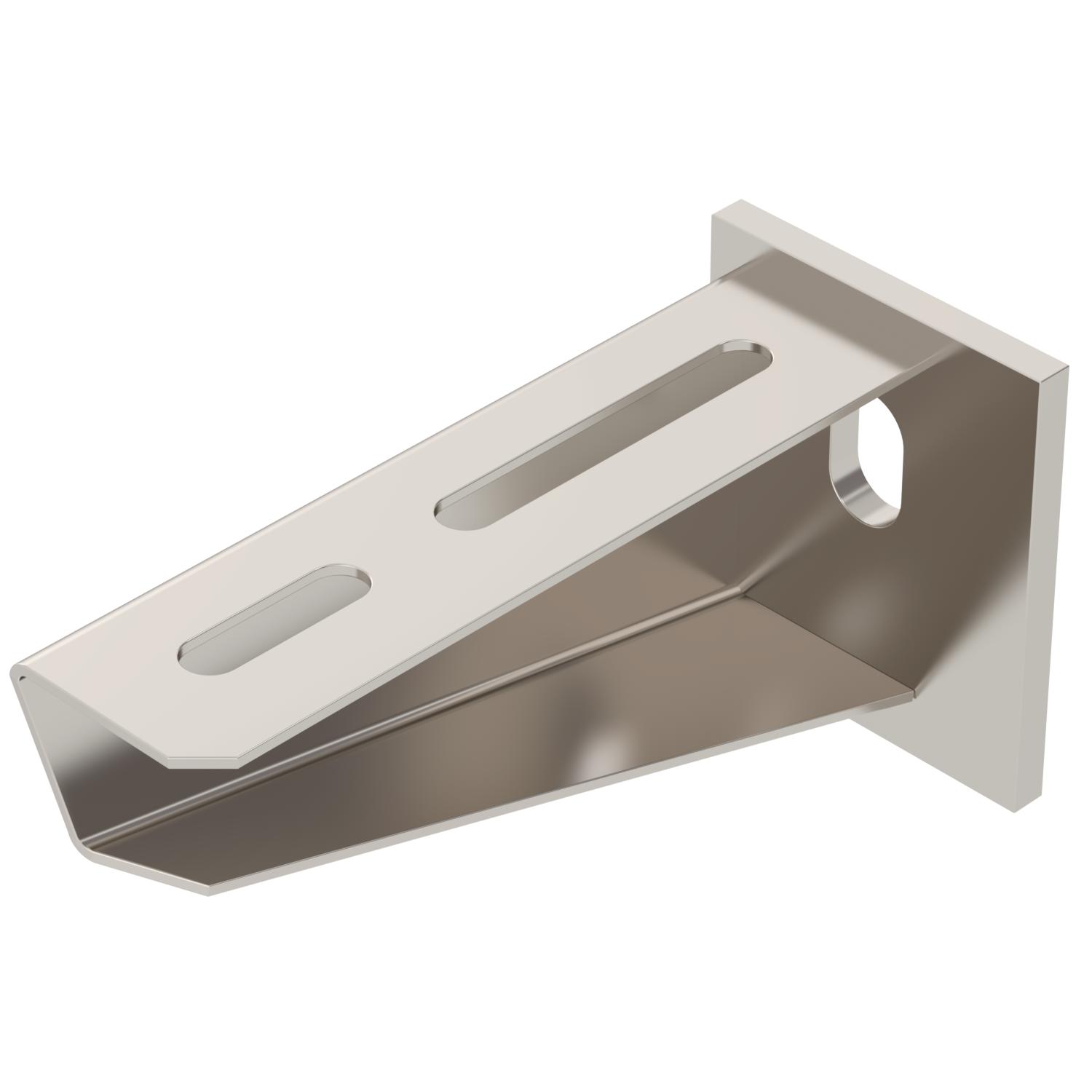

Konzola AW 30 A4
Brt. art. 6443615 | EAN 4012195021049
- Opis proizvoda
-
Opis proizvodaZidne i stropne konzole za srednja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik Dimenzija B110mm Duljina 50 mm F u kN 3 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal nehrđajući čelik 1.4571 Mjera A 50 mm Mjera B 110 mm Mjera H 60 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 11 mm Širina 110 mm Visina 60 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 30
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom
FRSB 6x12 A4 6406142 100 Komada - Preuzimanja
-
