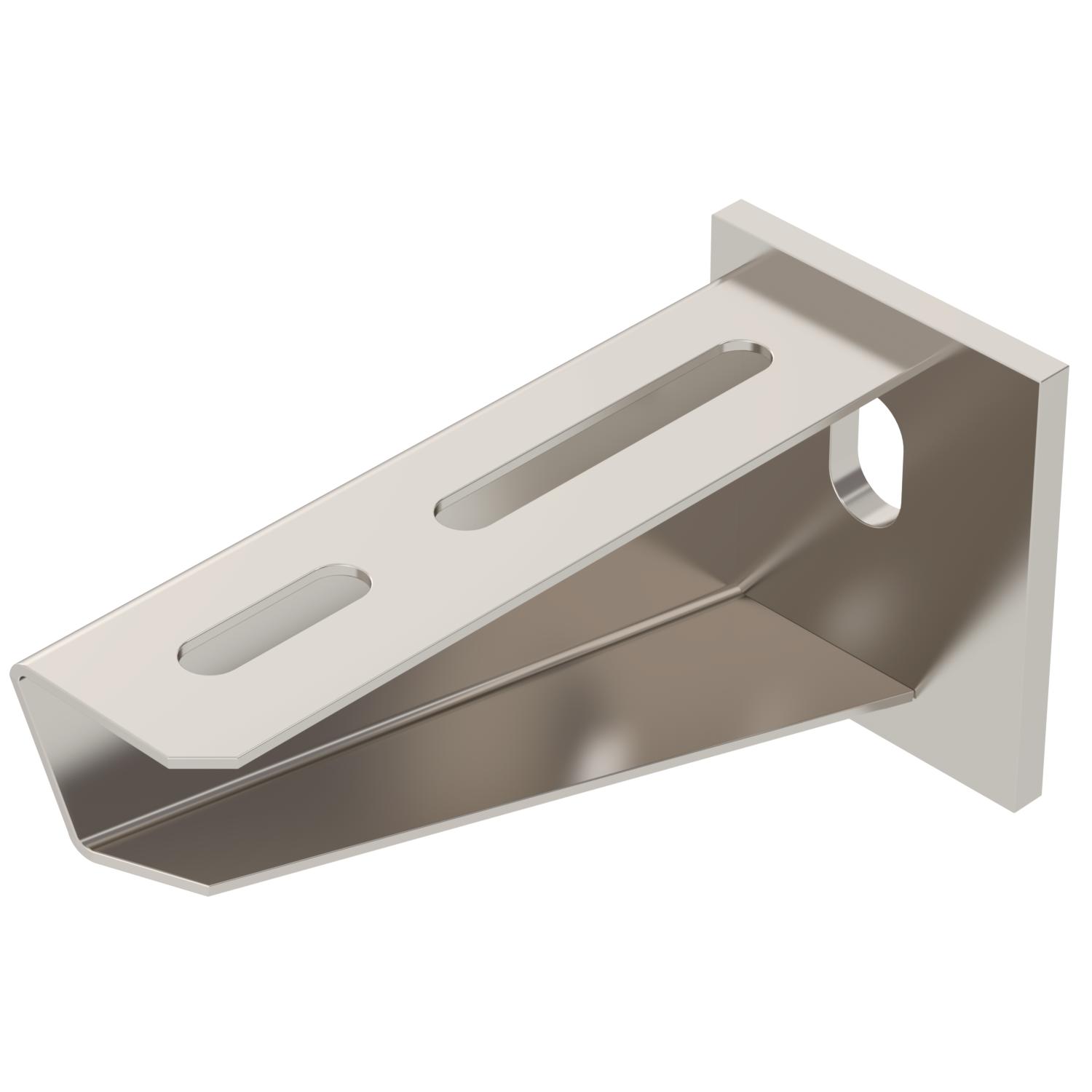

Konzola AW 30 A2
Brt. art. 6442803 | EAN 4012196208937
- Opis proizvoda
-
Opis proizvodaZidne i stropne konzole za srednja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik Dimenzija B110mm Duljina 50 mm F u kN 3 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Nehrđajući čelik 1.4301 Mjera A 50 mm Mjera B 110 mm Mjera H 60 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 11 mm Širina 110 mm Visina 60 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 30
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom A2
FRSB 6x12 A2 6406138 100 Komada - Preuzimanja
-
