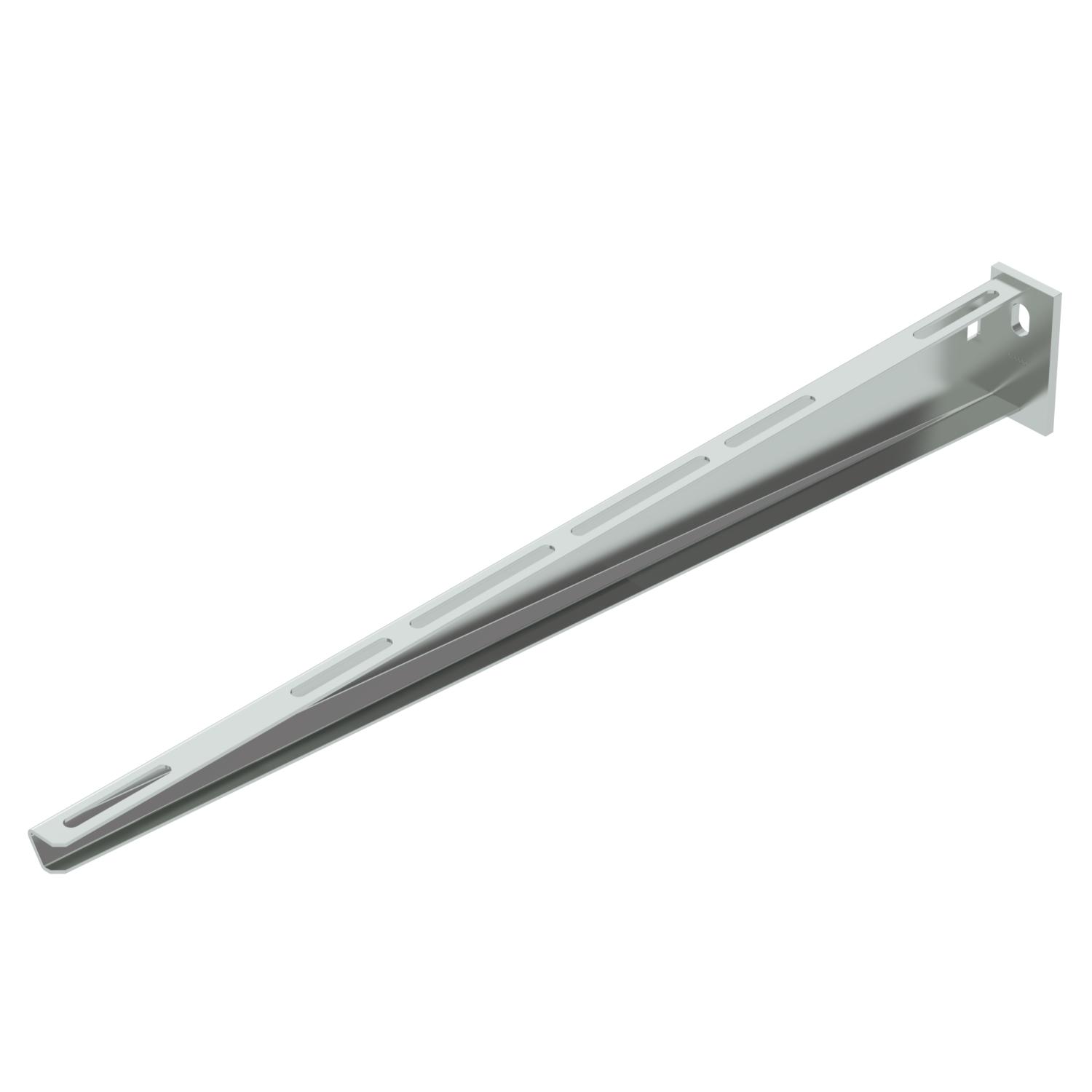

Konzola AW 15 G
Brt. art. 6421292 | EAN 4012196638239
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

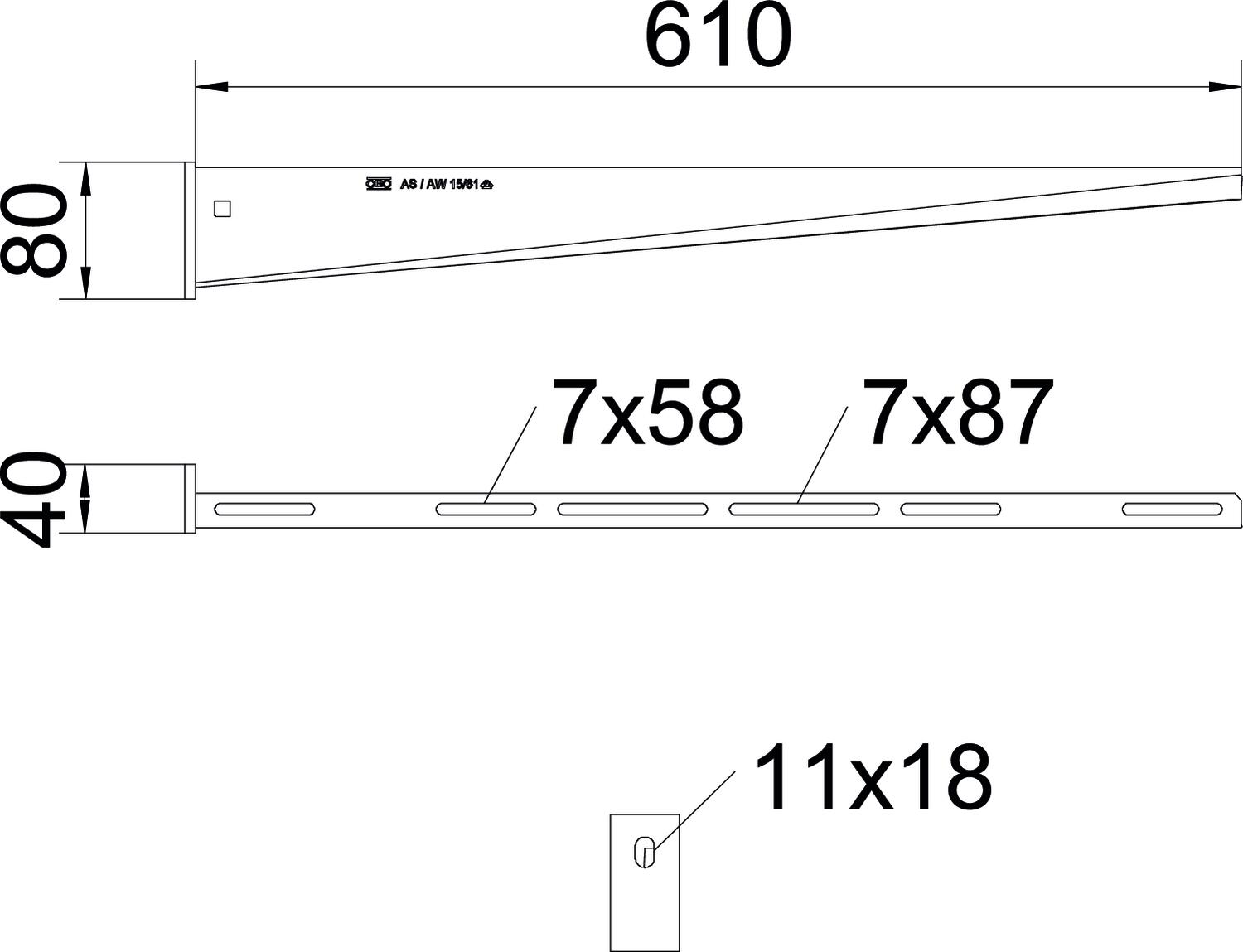

Boja cink CO2 otisak (GWP) od kolijevke do vrata 1,7043 kg CO₂e / 1 Komad Dimenzija B610mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 40 mm Mjera B 610 mm Mjera H 80 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina galvanski pocinčano Promjer rupe 11 mm Širina 610 mm Visina 80 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
Podatkovni list AW 15 61 G / 6421292 , 0.26MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 15 61 G / 6421292 , 0.13MB , pdfUK Izjava o sukladnosti AW 15 61 G / 6421292 , 0.09MB , pdfREACH Izjava o sukladnosti AW 15 61 G / 6421292 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 15 61 G / 6421292 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
