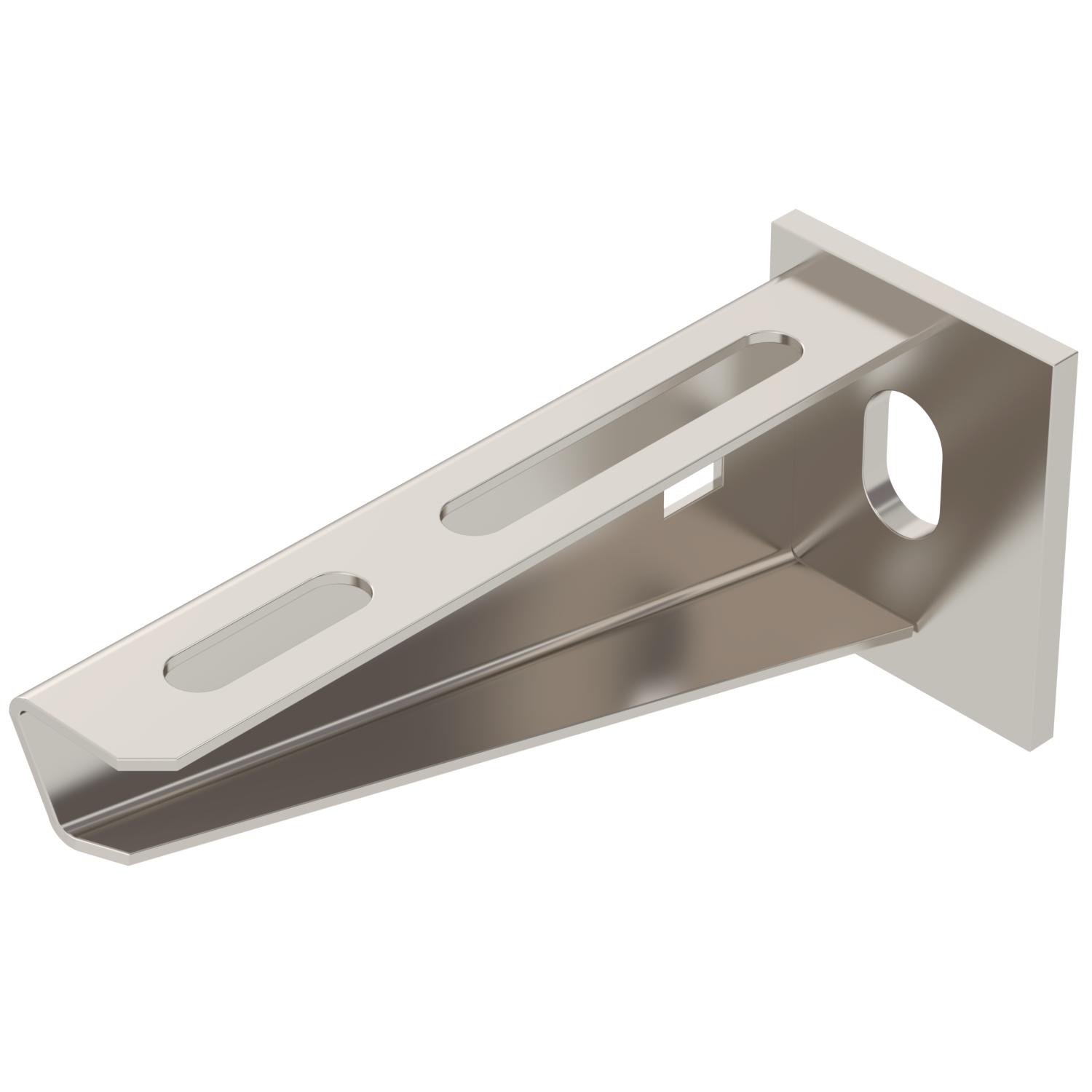

Konzola AW 15 A4
Brt. art. 6392008 | EAN 4012196817634
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
Pričvršćenje konzole na U-profil od širine 400 mm pomoću vijka kroz obje ručke profila. Koristite odgovarajuće odstojnike!
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik CO2 otisak (GWP) od kolijevke do vrata 0,7801 kg CO2e / 1 Komad Dimenzija B110mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal nehrđajući čelik 1.4571 Mjera A 40 mm Mjera B 110 mm Mjera H 50 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 11 mm Širina 110 mm Visina 50 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom
FRSB 6x12 A4 6406142 100 Komada - Preuzimanja
-
Podatkovni list AW 15 11 A4 / 6392008 , 0.24MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 15 11 A4 / 6392008 , 0.13MB , pdfUK Izjava o sukladnosti AW 15 11 A4 / 6392008 , 0.09MB , pdfREACH Izjava o sukladnosti AW 15 11 A4 / 6392008 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 15 11 A4 / 6392008 , 0.12MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 15 11 A4 / 6392008 , 1.48MB , pdfUpute za montažu Upute za montažu U-profila , 2.02MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
