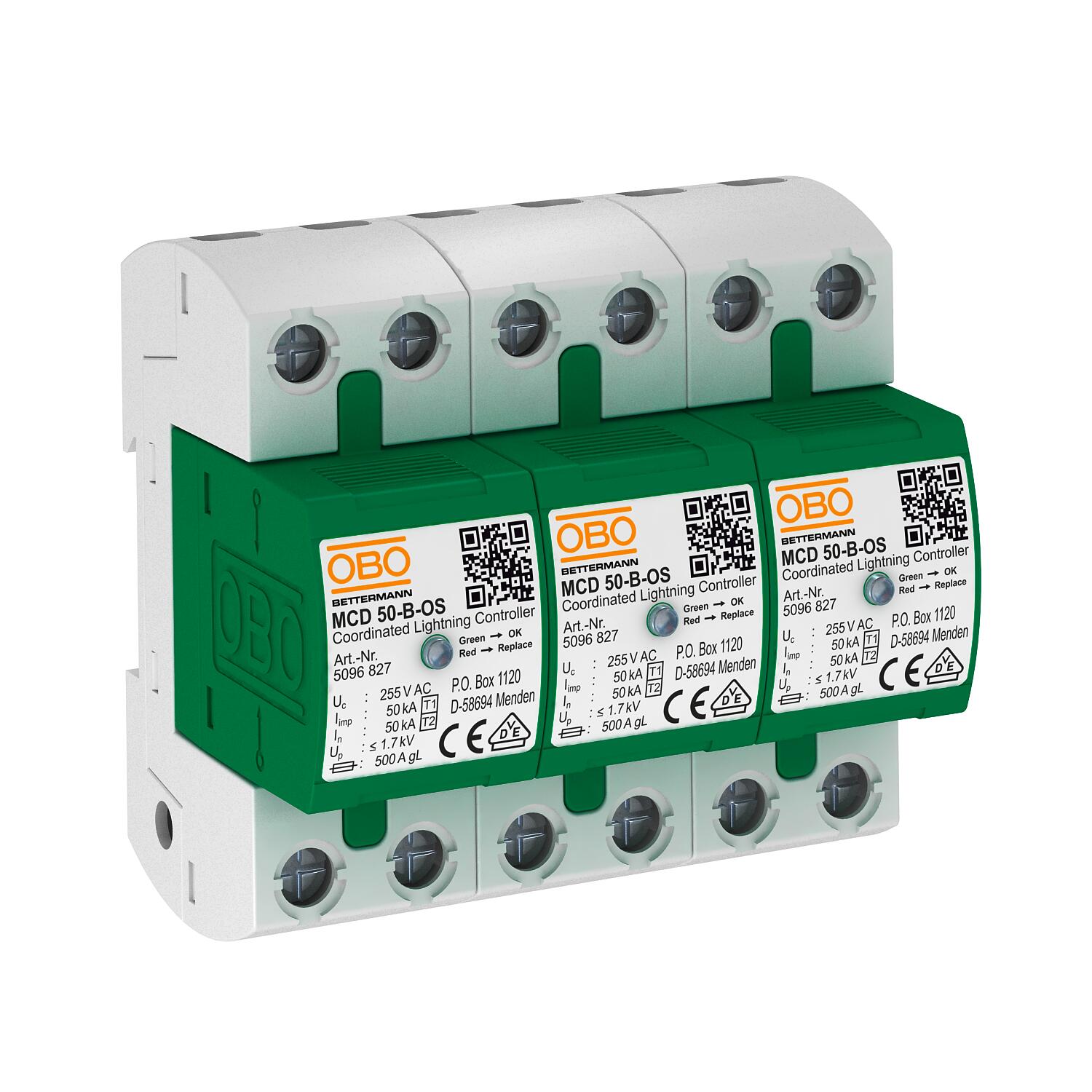

Kombinirani odvodnik 3-polni, s indikatorom funkcije
Brt. art. 5096835 | EAN 4012195288282
- Opis proizvoda
-

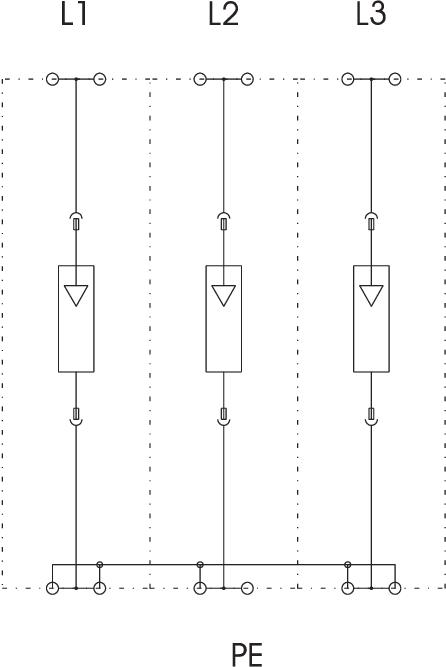

Opis proizvodaKombinirani set odvodnika tip 1+2, 3-polan s optičkim indikatorom funkcije za upotrebu u TN-S-mrežama:
Sastavljen i spreman za priključivanje, sastoji se od:
3 x MCD 50-B-OS: koordinirani odvodnik struje munje tip 1+2 EN 61643-11. Za prijelaz 0 na 2 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 62305 odnosno VDE 0185-305.
• Izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Zaštitna razina <1,7 kV, omogućuje zaštitu uređaja
• Otpornost na kratki spoj 10 KA, predosigurač do 500 A gL/gG
• Prihvat snage <26 mW/pol
• Prikladan za područje ispred brojila
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
-
- Tehnički podaci
-
Tehnički podaci

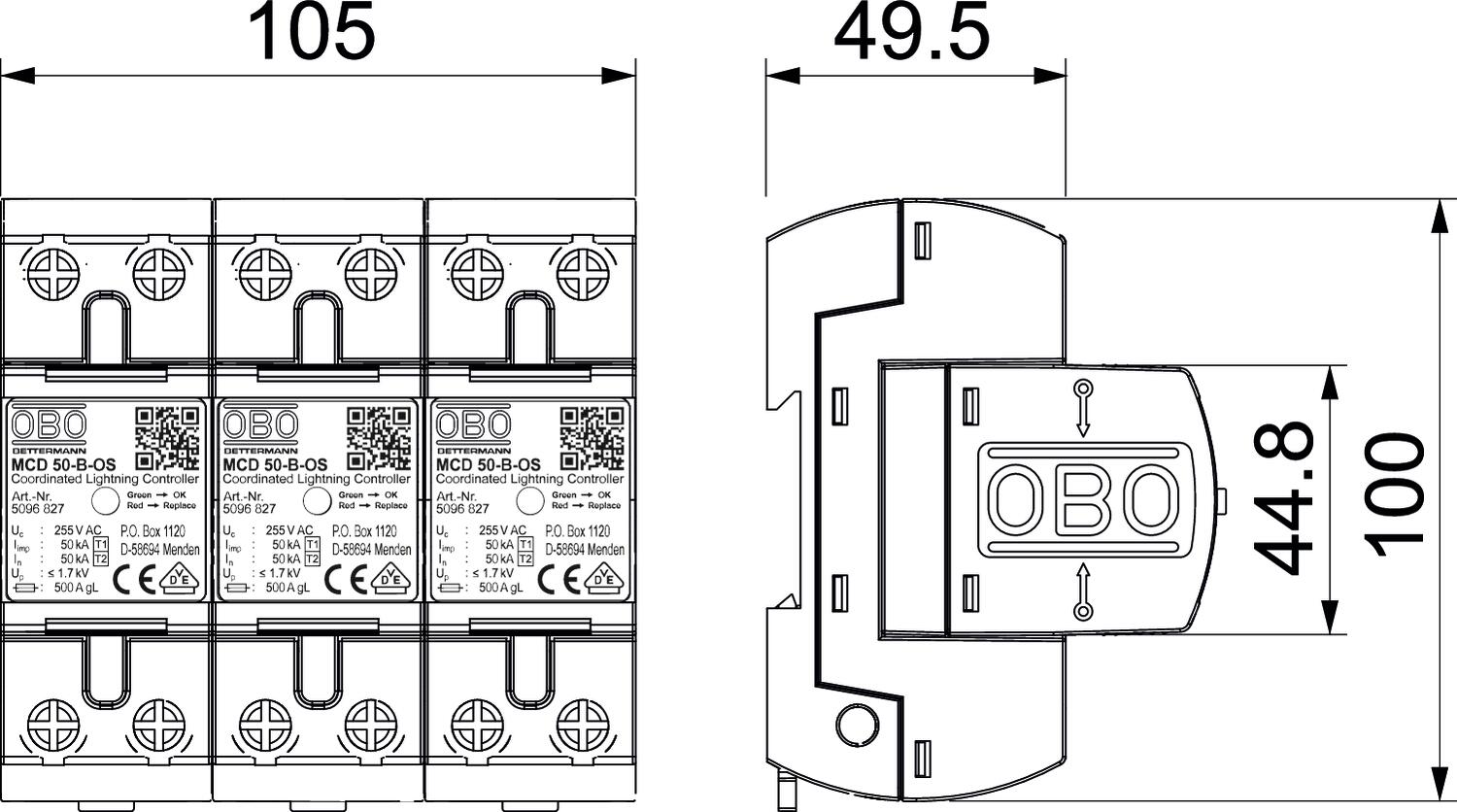

Broj polova 3 Broj polova 1 CO2 otisak (GWP) od kolijevke do vrata 6,386 kg CO2e / 1 Komad Daljinska signalizacija ne Dimenzija 255V Duljina 100 mm Ispitni razred tipa 1 da Ispitni razred tipa 2 da Izvedba 3-polan LPZ 0→2 Maks. presjek krutog vodiča (jedno-/višežični) 50 mm² Maksimalni predosigurač 500 A Maksimalni predosigurač 500 Min. presjek krutog vodiča (jedno-/višežični) 10 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon (L-N) 255 V Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) 50 kA Nazivna odvodna struja (8/20 µs) [L-N] 50 kA Nazivna odvodna struja (8/20 μs) [ukupno] 150 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže TN-C OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka) 125 A Odobrenja VDE Otpornost na kratki spoj 10 kA Otvoreni ne Razina zaštite [L-N] ≤1,7 Signalizacija na uređaju optički Širina 105 mm Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 10 kA SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 50 kA Struja munje (10/350) [ukupno] 150 kA Stupanj zaštite IP20 Sustav uzemljenja DC ne Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN da Sustav uzemljenja TN-C da Sustav uzemljenja TN-C-S ne Sustav uzemljenja TN-S ne Sustav uzemljenja TT ne Temperatura za obradu, maks. 85 °C Temperaturno područje korištenja, maks. 85 °C Temperaturno područje korištenja, min. -40 °C U skladu s EN 61643-11 tip 1+2 Visina 69 mm Vrijeme odziva <100 ns - Svi tipovi
- Preuzimanja
-
Podatkovni list MCD 50-B 3-OS / 5096835 , 0.26MB , pdfKatalog Surge protection , 28.42MB , pdfEU izjava o sukladnosti MCD 50-B 3-OS / 5096835 , 0.13MB , pdfREACH Izjava o sukladnosti MCD 50-B 3-OS / 5096835 , 0.12MB , pdfRoHS Izjava o sukladnosti MCD 50-B 3-OS / 5096835 , 0.12MB , pdfOdobrenje VDE odobrenje MCD-50 , 0.16MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
