Kombinirani odvodnik 1-polni, s indikatorom funkcije
Brt. art. 5096852 | EAN 4012195051466
- Opis proizvoda
-
Opis proizvodaKombinirani odvodnik tip 1+2, 1-polan, za primjenu u TN i TT mrežama:

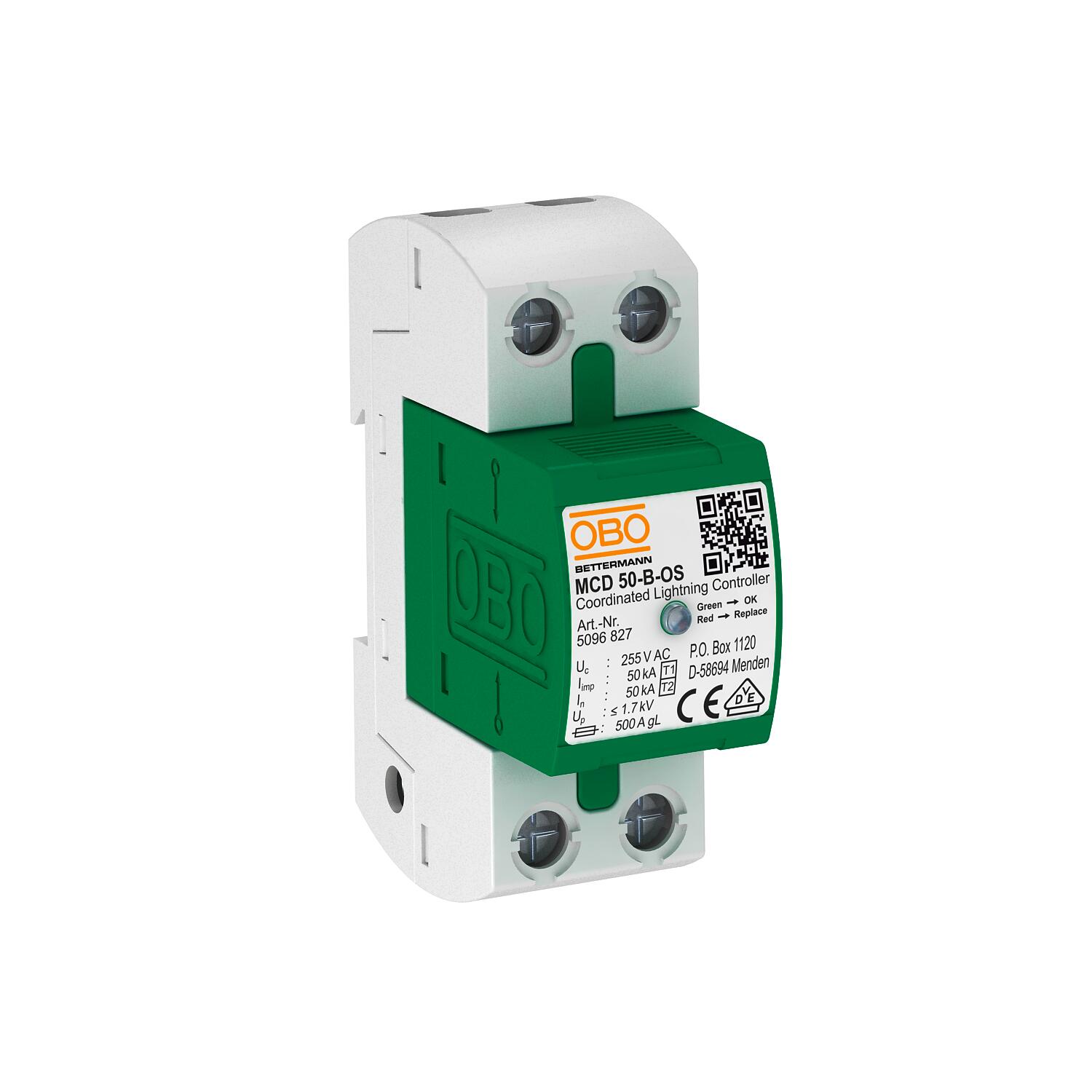

MCD 50-B-OS: koordinirani odvodnik tip 1+2 prema EN 61643-11 s optičkim indikatorom funkcije. Za prijelaz 0 na 2 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 62305 odnosno DIN VDE 0185-305.
• Kapacitet odvodnje 50 kA (10/350 µs) po polu
• Disipacija snage < 26 mW/Pol
• Razina zaštite < 1,7 kV, omogućuje zaštitu od buke
• Prigušenje slijedne struje 10 kA
• Uključene utične kapice za označavanje priključaka
• Oklopljeno iskrište
• Moguća primjena u uobičajenim razvodnim ormarima
Primjena kompaktni koncepti za zaštitu od prenapona i instalacije u distribuciji.
-

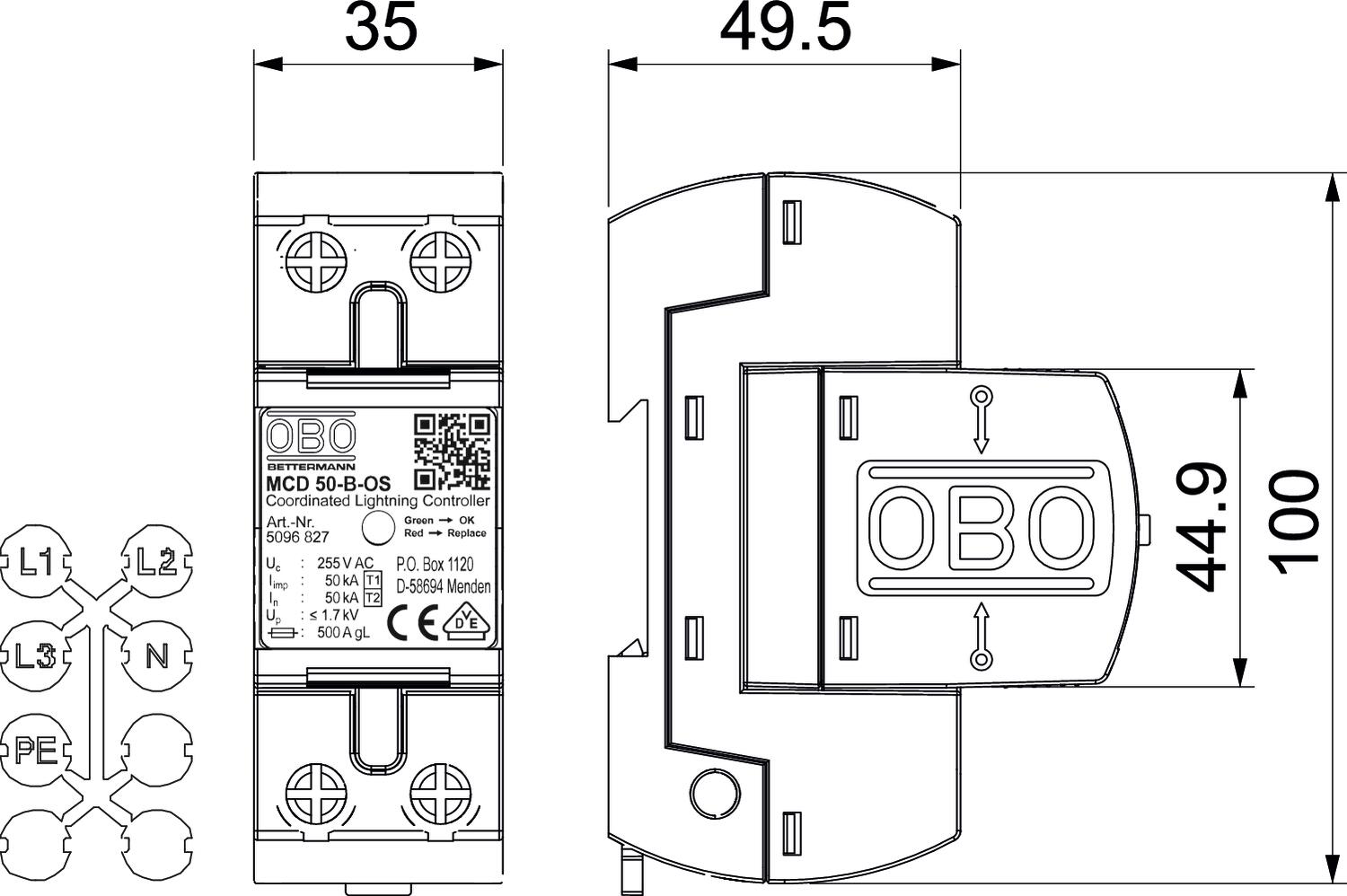

- Tehnički podaci
-
Tehnički podaci
Broj polova 1 Broj polova 1 CO2 otisak (GWP) od kolijevke do vrata 2,0355 kg CO2e / 1 Komad Daljinska signalizacija ne Dimenzija 255V Duljina 100 mm Ispitni razred tipa 1 da Ispitni razred tipa 2 da Izvedba 1-polni LPZ 0→2 Maks. presjek krutog vodiča (jedno-/višežični) 50 mm² Maksimalni predosigurač 500 A Maksimalni predosigurač 500 Min. presjek krutog vodiča (jedno-/višežični) 10 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon (L-N) 255 V Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) 50 kA Nazivna odvodna struja (8/20 µs) [L-N] 50 kA Nazivna odvodna struja (8/20 μs) [ukupno] 50 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže TN-S, TT OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka) 125 A Odobrenja VDE Otpornost na kratki spoj 10 kA Otvoreni ne Razina zaštite [L-N] ≤1,7 Signalizacija na uređaju optički Širina 35 mm Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 10 kA SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 50 kA Struja munje (10/350) [ukupno] 50 kA Stupanj zaštite IP20 Sustav uzemljenja DC ne Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN da Sustav uzemljenja TN-C da Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 85 °C Temperaturno područje korištenja, maks. 85 °C Temperaturno područje korištenja, min. -40 °C U skladu s EN 61643-11 tip 1+2 Visina 69 mm Vrijeme odziva <100 ns - Svi tipovi
