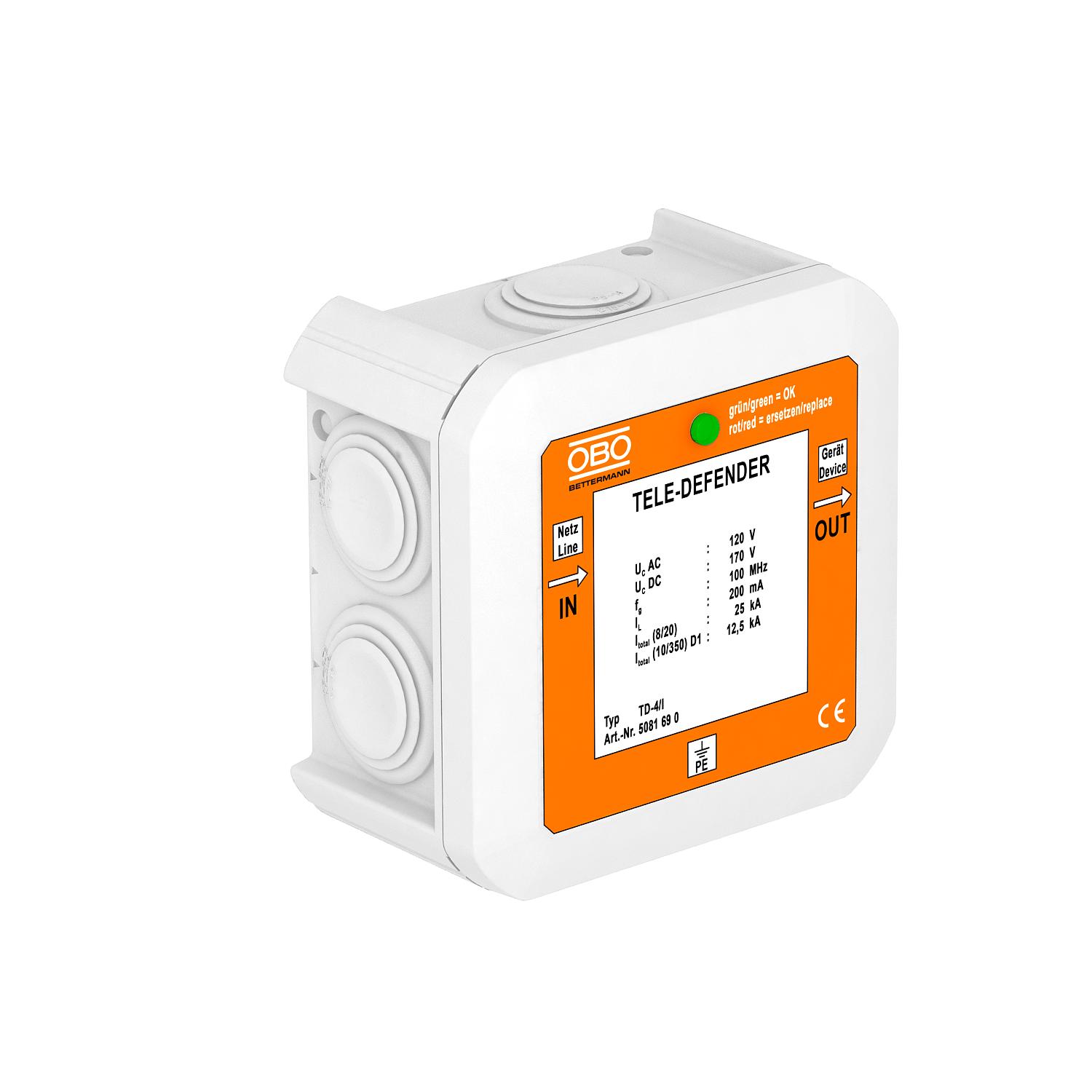

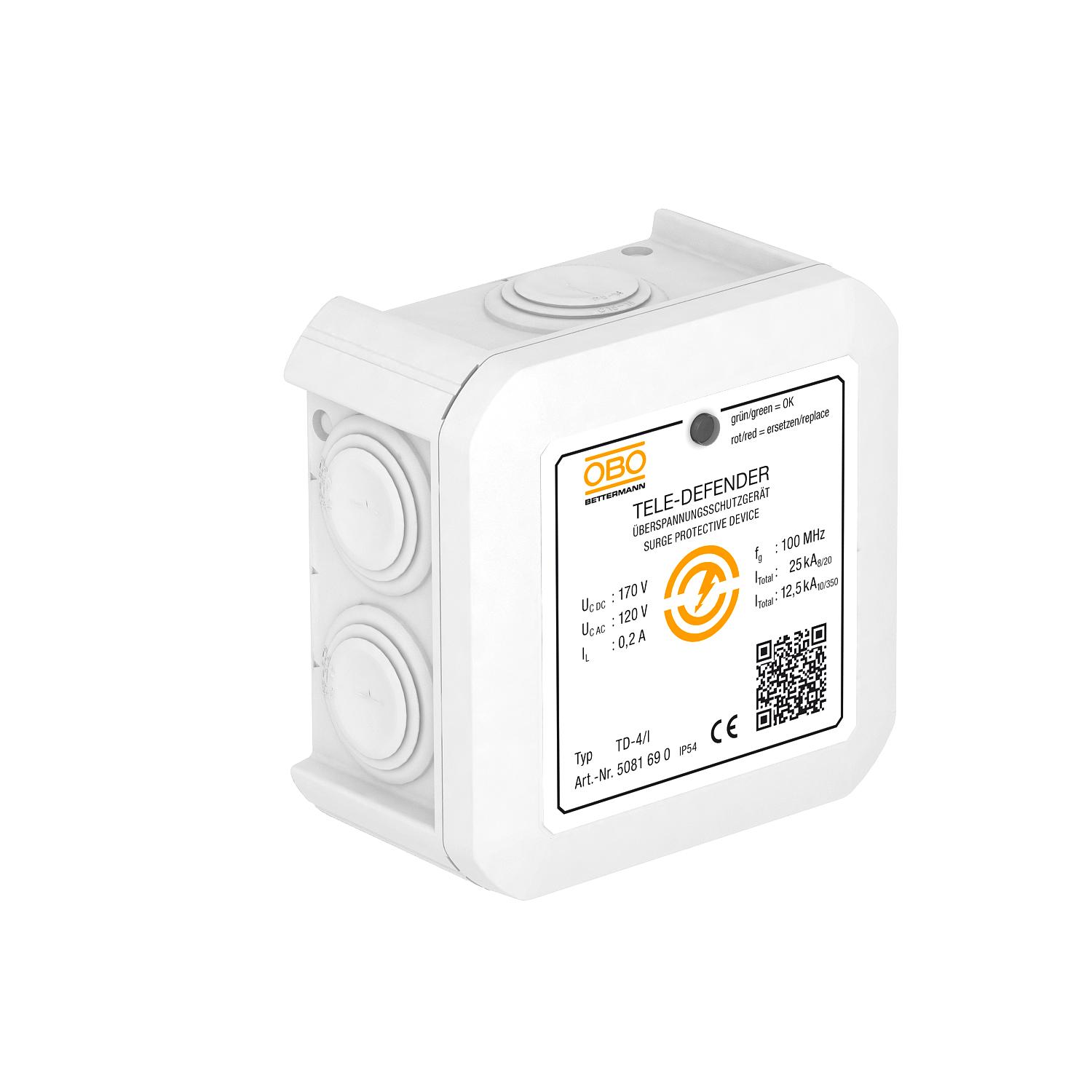

Kombinirana zaštita TD-4/I za ISDN i DSL sustave
Brt. art. 5081690 | EAN 4012196034352
- Opis proizvoda
-
Opis proizvodaZaštita za prijenos podataka za telekomunikacijske sustave
• Niska razina zaštite kod velikih strujnih opterećenja
• Stezaljke „Push In” za jednostavnu instalaciju
• Optimirano za siguran prijenos
• Nadžbukna montaža
• Optički prikaz funkcije
Primjena: DSL sustavi, ISDN ili analogna telekomunikacija
-
- Tehnički podaci
-
Tehnički podaci
Boja bijela Broj polova 4 CO2 otisak (GWP) od kolijevke do vrata 0,4171 kg CO2e / 1 Komad Dimenzija 170V Dojavni kontakt ne Granična frekvencija 100 MHz Impulsna struja 2,5 kA Ispitna norma IEC 61643-21 Izvedba testirana na eksplozije ne Jakost udarne struje žila-zemlja C2: 18 kV / 9 kA (8/20µs) Jakost udarne struje žila-žila C2: 18 kV / 9 kA (8/20µs) Kapacitet (žila-zemlja) <10 pF Kapacitet (žila-žila) <50 pF Kategorie Tip 1+2+3 / D1+C2+C1 Kontrola odvodnika ne LPZ 0→3 Maks. presjek fleksibilnog priključka. 0,75 mm² Maks. presjek krutog priključka 0,75 mm² Maks. presjek višežičnog priključka 0,75 mm² Materijal Plastika Min. presjek fleksibilnog priključka 0,14 mm² Min. presjek krutog priključka 0,14 mm² Min. presjek višežičnog priključka 0,14 mm² Najviši trajni napon AC 120 V Najviši trajni napon DC 170 V Nazivna strujna opterećenja AC 0,14 A Nazivna strujna opterećenja DC 0,2 A Otpor instalacije >1 MΩ Priključak oplete da Razina zaštite linija - linija <300 V Razina zaštite linija - zemlja <650 V Razina zaštite zakriljenje-zemlja (S-PE) 850 V Serijski otpor po žili 9 Ω ± 10 % Signalizacija na uređaju optički SPD sukladno IEC 61643-21 Razred I+II+III / D1+C2+C1 Stupanj zaštite IP54 Temperaturno područje korištenja, maks. 80 °C Temperaturno područje korištenja, min. -40 °C Ukupna nazivna odvodna struja (10/350) D1: 12,5 kA Ukupna nazivna odvodna struja (8/20) 25 kA Uneseno prigušenje (insertion loss) ≤3 dB Utični sustav RJ11 Zaštita neizravno - Svi tipovi
