Kabelske ljestve za velike raspone WKLG 110 FT 6000 | 200 | 2 | ne

Kabelske ljestve za velike raspone WKLG 110 FT

Brt. art. 6311059 | EAN 4012196883332

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	2 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

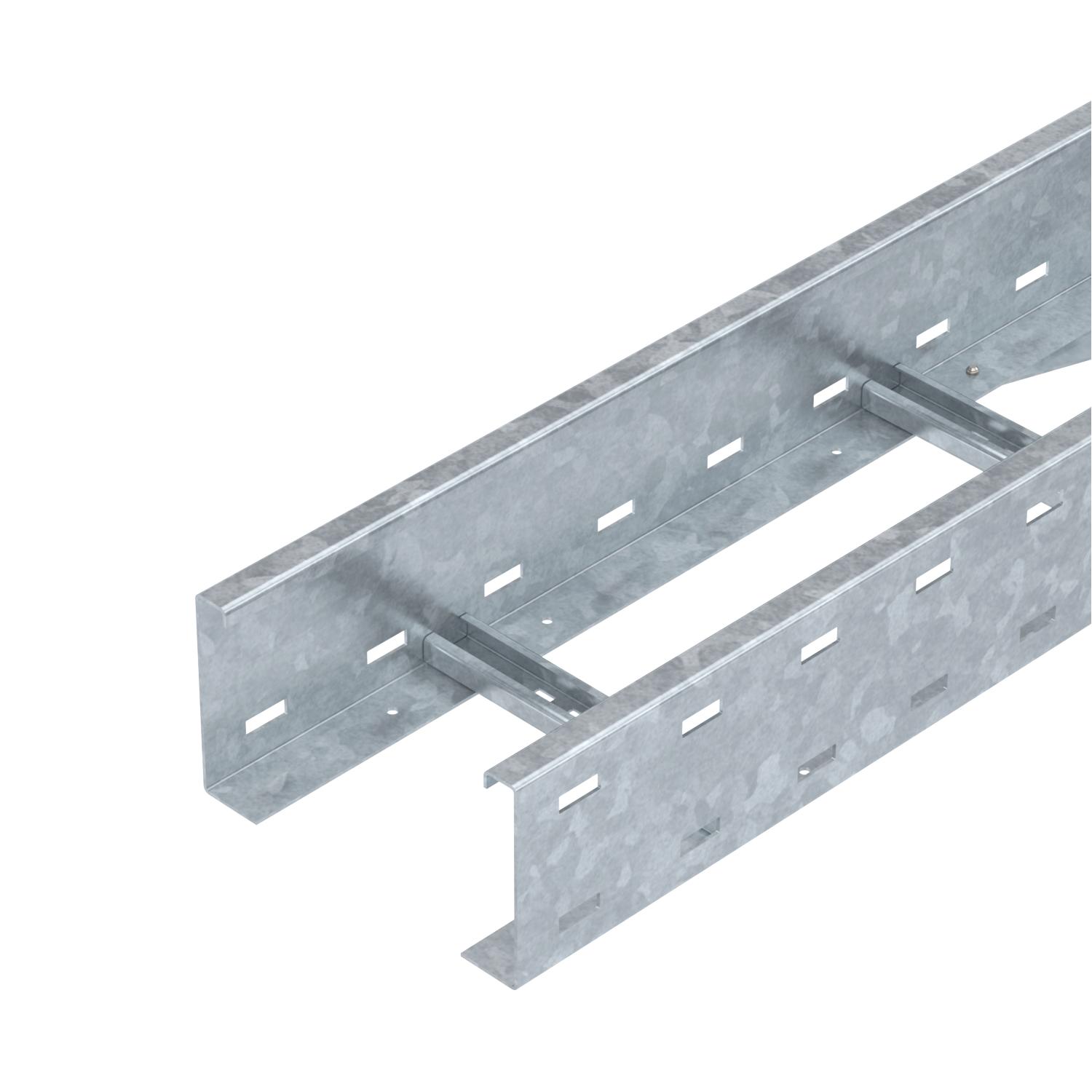

Kabelske ljestve za velike raspone s perforiranim stranicama, visine 110 mm. Pričvršćivanje kabela i vodova obujmicom tipa 2056.

Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Uzdužne spojnice tipa WRVL 160 se moraju posebno naručiti.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	12,6394 kg CO2e / 1 Metar
Debljina stranice	2 mm

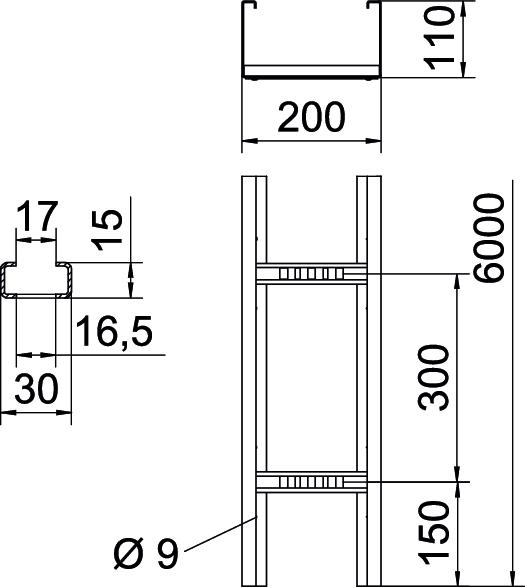

Dimenzija	110x200x6000
Dimenzije	110 x 200
Duljina	6000 mm
Izvedba bočne stranice	Profil (otvoren)
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	da
Korisni presjek	18600 mm²
Korisni presjek	186 cm²
Materijal	Čelik
Mjera B	200 mm
Mjera L	6000 mm

Mjera utora prečke	17,00
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	potpuno zakovan
Razmak podupiranja 3,0m	2,5 kN/m
Razmak podupiranja 3,5m	1,98 kN/m
Razmak podupiranja 4,0m	1,6 kN/m
Razmak podupiranja 4,5m	1,31 kN/m
Razmak podupiranja 5,0m	1,1 kN/m
Razmak podupiranja 6,0m	0,8 kN/m
Razmak podupiranja 7,0m	0,4 kN/m
Širina	200 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi za velike raspone tipa WKLG 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
WKLG 1120 FT	6000 mm	200 mm	2 mm	ne	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	ne	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	ne	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	ne	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	ne	6311075	m	6 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac sa zasunima DD	WDRL 1116 20 DD	6227600	m	3 m
Uzdužna spojnica FT	WRVL 110 FT	6091180	Komada	2 Komada
Zaštitna kapica	SKHW 110 OR	6310398	Par	20 Par
Zglobna spojnica FT	WRGV 110 FT	6091334	Komada	2 Komada
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m

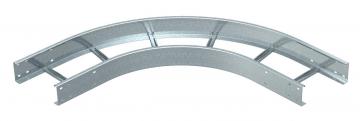

Kut 90° 110 FT	WLB 90 112 FT	6312438	Komada	1 Komada
