Kabelske ljestve širokog raspona WKLG 110 A4 6000 | 200 | 2 | ne

Kabelske ljestve širokog raspona WKLG 110 A4

Brt. art. 6311225 | EAN 4012195403128

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	2 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

Kabelske ljestve za velike raspone s perforiranim stranicama, visine 110 mm. Pričvršćivanje kabela i vodova obujmicom tipa 2056.

Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Uzdužne spojnice tipa WRVL 160 se moraju posebno naručiti.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolijevke do vrata	28,187 kg CO2e / 1 Metar
Debljina stranice	2 mm
Dimenzija	110x200x6000
Dimenzije	110 x 200
Duljina	6000 mm
Izvedba bočne stranice	Profil (otvoren)
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	da
Korisni presjek	186 cm²
Korisni presjek	18600 mm²
Materijal	nehrđajući čelik 1.4571
Mjera B	200 mm
Mjera L	6000 mm

Mjera utora prečke	17,00
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	površina naknadno obrađena
Pričvršćenje prečke	potpuno zakovan
Razmak podupiranja 3,0m	2,3 kN/m
Razmak podupiranja 3,5m	1,9 kN/m
Razmak podupiranja 4,0m	1,6 kN/m
Razmak podupiranja 4,5m	1,33 kN/m
Razmak podupiranja 5,0m	1,1 kN/m
Razmak podupiranja 6,0m	0,8 kN/m
Razmak podupiranja 7,0m	0,4 kN/m
Širina	200 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi za velike raspone tipa WKLG 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
WKLG 1120 A4	6000 mm	200 mm	2 mm	ne	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	ne	6311227	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	ne	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	ne	6311233	m	6 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.

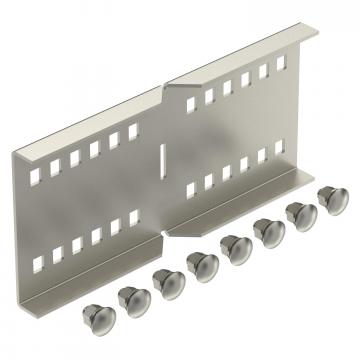

Kutna spojnica 110 A4	WRWVK 110 A4	6091397	Komada	2 Komada
Zglobna spojnica A4	WRGV 110 A4	6091343	Komada	2 Komada
Kut 90° 110 A4	WLB 90 112 A4	6312550	Komada	1 Komada
