Kabelske ljestve LG 60, 6 m VS FT 6000 | 500 | 1,5 | ne | Čelik | vruće pocinčano

Kabelske ljestve LG 60, 6 m VS FT

Brt. art. 6208659 | EAN 4012195064374

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelske ljestve s perforiranim stranicama u visini 60 mm sC-profil prečkama koje su otvorene prema gore (izvedba VS).
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Kabelske ljestve se isporučuju sklopljene.

Odgovarajuće obujmice tipa 2056 možete naći u sustavima vertilanih ljestvi.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	7,8759 kg CO2e / 1 Metar
Debljina stranice	1,5 mm
Dimenzija	60x500x6000
Dimenzije	60x500x6000
Duljina	6000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	24800 mm²
Korisni presjek	248 cm²
Materijal	Čelik
Mjera B	500 mm
Mjera utora prečke	16,50

Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zakovano
Razmak podupiranja 1,5m	3,1 kN/m
Razmak podupiranja 2,0m	2,25 kN/m
Razmak podupiranja 2,5m	1,5 kN/m
Razmak podupiranja 3,0m	1,1 kN/m
Razmak podupiranja 3,5m	0,75 kN/m
Razmak podupiranja 4,0m	0,45 kN/m
Razmak podupiranja 4,5m	0,3 kN/m
Razmak podupiranja 5,0m	0,15 kN/m
Razmak prečki	300 mm
Širina	500 mm
Visina	60 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 60 VS

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinčano	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinčano	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	da	Čelik	vruće pocinčano	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinčano	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinčano	6208661	m	6 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac za zasunom FT	DRL 500 FT	6051448	m	3 m
Uzdužna spojnica FT	LVG 60 FT	6208843	Komada	10 Komada
Zglobna spojnica FT	LGVG 60 FT	6208944	Komada	10 Komada
Višefunkcijska spojnica FT	LMFV 650 FT	6225736	Komada	1 Komada
Kut 90° 60 FT	LB 90 650 R3 FT	6225068	Komada	1 Komada

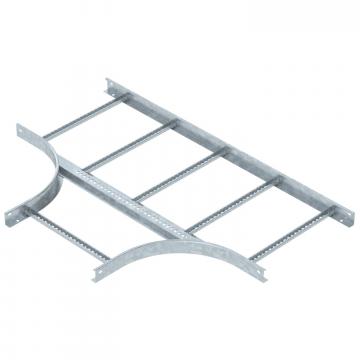

T-element 60 FT	LT 650 R3 FT	6225236	Komada	1 Komada

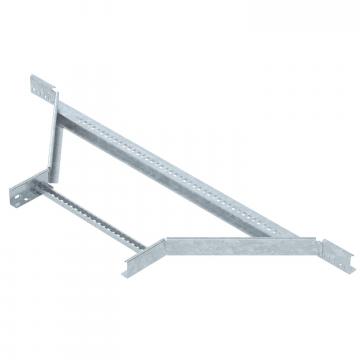

Dogradni-razdjelni element 60 FT	LAA 650 R3 FT	6225876	Komada	1 Komada
Kutna spojnica 60 FT	LGBE 650 FT	6225476	Komada	1 Komada
Zaštitna kapica 60	SKH 60 OR	6222537	Par	40 Par
Priključni element FT	LAS 60 FT	6221378	Komada	10 Komada
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Zaštitni lim	LALB 50 FT	6221882	Komada	1 Komada
