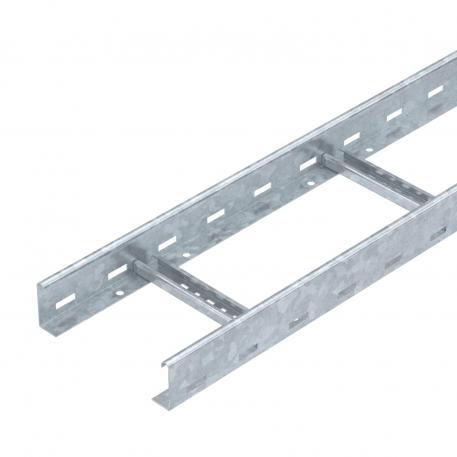

Kabelske ljestve LG 60, 3 m VS FT 3000 | 200 | 1,5 | da | Čelik | vruće pocinčano

Kabelske ljestve LG 60, 3 m VS FT

Brt. art. 6208562 | EAN 4012195434153

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelske ljestve s perforiranim stranicama u visini 60 mm sC-profil prečkama koje su otvorene prema gore (izvedba VS).
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Ostale širine dostupne su na upit.

Kabelske ljestve isporučuju se sklopljene.

Kabeli se montiraju odgovarajućom obujmicom tip 2056.

Kabelske ljestve širine od 200 mm do 400 mm odobrene su za vertikalnu montažu u sustavima s očuvanjem funkcije sukladno HRN DIN 4102 dio 12. Kabeli se montiraju obujmicama odobrenim za sustave s očuvanjem funkcije tip 2056 M .

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	60x200x3000
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	9800 mm²

Korisni presjek	98 cm²
Materijal	Čelik
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	da
Površina	vruće pocinčano
Pričvršćenje prečke	zakovano
Razmak prečki	300 mm
Zaštita od požara	Održavanje funkcionalnosti normirane nosive konstrukcije

Dimenzije

Duljina	3000 mm
Mjera B	200 mm
Mjera utora prečke	16,50

Širina	200 mm
Visina	60 mm

Opterećenja

Razmak podupiranja 1,5m	3,1 kN/m
Razmak podupiranja 2,0m	2,25 kN/m
Razmak podupiranja 2,5m	1,5 kN/m
Razmak podupiranja 3,0m	1,1 kN/m

Razmak podupiranja 3,5m	0,75 kN/m
Razmak podupiranja 4,0m	0,45 kN/m
Razmak podupiranja 4,5m	0,3 kN/m
Razmak podupiranja 5,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	6,2603 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	6,2603 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 60 VS

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinčano	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinčano	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	da	Čelik	vruće pocinčano	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinčano	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinčano	6208578	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna spojnica FT	LVG 60 FT	6208843	Komada	10 Komada
Zglobna spojnica FT	LGVG 60 FT	6208944	Komada	10 Komada
Višefunkcijska spojnica FT	LMFV 620 FT	6225730	Komada	1 Komada
Kut 90° 60 FT	LB 90 620 R3 FT	6225062	Komada	1 Komada
T-element 60 FT	LT 620 R3 FT	6225230	Komada	1 Komada
Dogradni-razdjelni element 60 FT	LAA 620 R3 FT	6225870	Komada	1 Komada
Kutna spojnica 60 FT	LGBE 620 FT	6225470	Komada	1 Komada
Zaštitna kapica 60	SKH 60 OR	6222537	Par	40 Par
Priključni element FT	LAS 60 FT	6221378	Komada	10 Komada
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
