Kabelske ljestve LG 110, 3 m VS FS 3000 | 200 | 1,5 | ne | Čelik | pocinčano

Kabelske ljestve LG 110, 3 m VS FS

Brt. art. 6216404 | EAN 4012195064480

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Materijal	Čelik

Površina	pocinčano

Opis proizvoda

Opis proizvoda

Kabelske ljestve s perforiranim stranicama u visini 110 mm s C-profil prečkama koje su otvorene prema gore
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Kabelske ljestve isporučuju se sklopljene.

Odgovarajuće obujmice tipa BS-H... možete naći u sustavima vertikalnih ljestvi.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	110x200x3000
Dimenzije	110x200x3000
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne

Korisni presjek	188 cm²
Korisni presjek	18800 mm²
Materijal	Čelik
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	pocinčano
Pričvršćenje prečke	zakovano
Razmak prečki	300 mm

Dimenzije

Duljina	3000 mm
Mjera B	200 mm
Mjera utora prečke	16,50

Širina	200 mm
Visina	110 mm

Opterećenja

Razmak podupiranja 2,0m	3,1 kN/m
Razmak podupiranja 2,5m	2 kN/m
Razmak podupiranja 3,0m	1,4 kN/m
Razmak podupiranja 3,5m	0,9 kN/m

Razmak podupiranja 4,0m	0,65 kN/m
Razmak podupiranja 4,5m	0,55 kN/m
Razmak podupiranja 5,0m	0,5 kN/m
Razmak podupiranja 6,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	9,0417 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	9,0417 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 110 VS

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	ne	Čelik	pocinčano	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	ne	Čelik	pocinčano	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	ne	Čelik	pocinčano	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	ne	Čelik	pocinčano	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	ne	Čelik	pocinčano	6216416	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac sa zasunom	DRL 200 FS	6052207	m	3 m
Ravna spojnica LVG FS	LVG 110 FS	6216545	Komada	10 Komada
Kutna spojnica 110 FS	LWVG 110 FS	6216587	Komada	10 Komada
Zglobna spojnica 110 FS	LGVG 110 FS	6216650	Komada	10 Komada

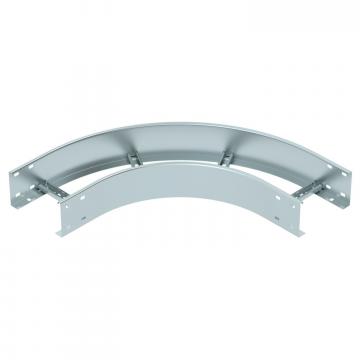

Kut 90° 110 FS	LB 90 1120 R3 FS	6225122	Komada	1 Komada

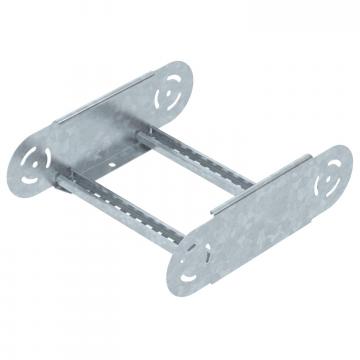

Kutna spojnica 110 FS	LGBE 1120 FS	6225490	Komada	1 Komada
Zaštitna kapica	SKH 110 OR	6222553	Par	20 Par
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
