Kabelske ljestve LCIS 60, 3 m C30 FS 3000 | 200 | 1,5 | ne

Kabelske ljestve LCIS 60, 3 m C30 FS

Brt. art. 6209610 | EAN 4012196487578

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

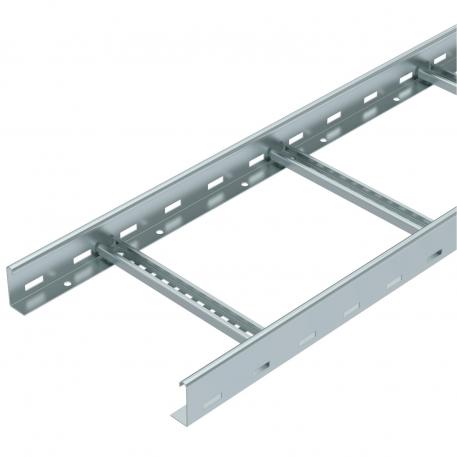

Kabelske ljestve visine 60 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip BS-H.....
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	6,4364 kg CO2e / 1 Metar
Debljina stranice	1,5 mm
Dimenzija	60x200x3000
Duljina	3000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	8000 mm²
Korisni presjek	80 cm²
Materijal	Čelik
Mjera B	200 mm
Mjera utora prečke	17,00
Nehrđajući plemeniti čelik, obrađen	ne

Očuvanje funkcije	ne
Površina	pocinčano
Pričvršćenje prečke	zavareno
Razmak podupiranja 1,5m	3,3 kN/m
Razmak podupiranja 2,0m	2 kN/m
Razmak podupiranja 2,5m	1,3 kN/m
Razmak podupiranja 3,0m	1 kN/m
Razmak podupiranja 3,5m	0,78 kN/m
Razmak podupiranja 4,0m	0,4 kN/m
Razmak podupiranja 4,5m	0,3 kN/m
Razmak podupiranja 5,0m	0,2 kN/m
Razmak prečki	300 mm
Širina	200 mm
Visina	60 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LCIS 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ne	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ne	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ne	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ne	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ne	6209618	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac sa zasunom	DRL 200 FS	6052207	m	3 m
Uzdužna spojnica FS	LVG 60 FS	6208840	Komada	10 Komada
Kutna spojnica 60 FS	LWVG 60 FS	6208895	Komada	10 Komada
Zglobna spojnica FS	LGVG 60 FS	6208941	Komada	10 Komada
Višefunkcijska spojnica FS	LMFV 620 FS	6225710	Komada	1 Komada
Kut 90° 60 FS	LB 90 620 R3 FS	6225042	Komada	1 Komada
T-element 60 FS	LT 620 R3 FS	6225210	Komada	1 Komada
Dogradni-razdjelni element 60 FS	LAA 620 R3 FS	6225850	Komada	1 Komada
Kutna spojnica 60 FS	LGBE 620 FS	6225450	Komada	1 Komada
Zaštitna kapica 60	SKH 60 OR	6222537	Par	40 Par
Spojni element FS	LAS 60 FS	6221351	Komada	10 Komada
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
